商品の詳細:
|
| 名前: | ミディアム ゲージ スチール 連続カットから長さラインまで | 特徴: | 2回レベリング、連続フライシャー、オートスタッキング |
|---|---|---|---|
| 材料: | HRC、CRC、GI、PPGI鋼 | シート厚さ: | 2-8mm |
| 紙の幅: | 800-1600mm | コイルID: | 508/610/760mm |
| コイル Od: | 2000mm | コイル重量: | 30t |
| 切る長さ: | 1000 -6000 - 12000mm | 切断速度: | 最高45m/min |
| 様式の切断: | ノンストップムービングシャー | 平等主義: | 2回レベリング：プレレベラー、レベラー |
| 総力: | 350KW | 陸地部分: | 50m×10m |
| ハイライト: | 長さラインへの鋼鉄飛行切口,中型のゲージの飛行は長さラインに切れた,長さラインへのせん断の連続的な切口 |
||
中途半端の鋼の飛翔切削 連続切断長線 (2-8 x 1600)
中型スチールコイルは,長さに切断され,コンフィギュレーションの異なるオプションがあります:
ストップ・ゴー・レベリング・カット・スタッキング (サーボ・フィードまたはコード化対策)
CTLは,完全な構成とコンパクトなレイアウト,スペースを節約し,基礎を作るコストを停止,長さ切るために平らなロールマークは,シート上に,この欠点は高精度シートでは受け入れられないかもしれない..
連続平準化切断スタッキング (伺服式水力切削)
連続的な平面切削は長さによりスペースが長くなり 速度が高くなり コストが高くなり 制御システムが高くなり 板にローラーマークがなくなり 板切削工場では人気の選択肢になっています
長いラインに切断された鋼板の豊富な経験,我々は,停止開始切断自動切断ラインと移動切断ラインに切断,前者は重量鋼板加工板でよく見られます中型シートではより高い生産性のためにより競争力があります.

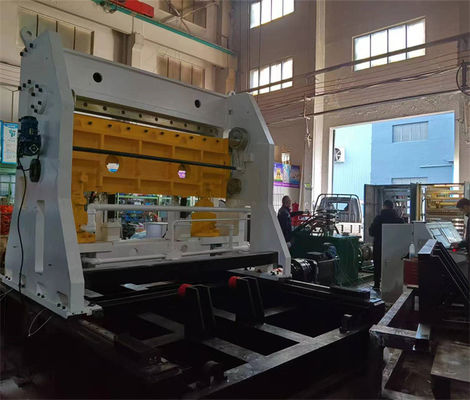

連続動シアの特徴:
パラメーター:
| 入力原材料と完成品 | |
| 原材料 | 熱/冷熱ガルバン化,冷熱ロール,色彩塗装コイル |
| メカニカルプロパティ | 張力強さ σb≤600Mpa, σ0.2≤350Mpa |
| 厚さ | 2~8mm |
| 幅 | 800mm~1600mm (最大) |
| 過剰摂取 | ≤ Φ2000mm |
| 証明書 | Φ500~800mm |
| 最大重量 | 30トン |
| 紙長 | 2000 - 6000 - 12000mm |
| 容量 | L について0= 2M±1mm (均等速度) |
| L について0= 2M±1.5mm (加速/減速) | |
| 横切りの長さの許容量 | L について1= 2M±1.5mm |
| 積み上げ高さ | 500mm 最大 |
| 最大積み重量 | 6トン |
| 移動 CTL パラメータ | ||
| 1 | 線形速度 | 0〜45m/min |
| 2 | 糸の速度 | 0〜10m/min |
| 3 | 電源 | 380V / 50Hz / 3PH |
| 4 | 設置電源 | 約350KW |
| 5 | 横切りの道 | 水力切断 |
| 切断器具をシールシートに移動する | ||
| 6 | 制御方法 | AC・サーボ・DC・PLC制御 |
| 7 | ドライブモーター |
a. デコイルモーター: 30KW レベルアップモーター: 75KW +110KW |
|
c. 軌道を切るモーター: 80KW |
||
構成:
| ポイント | Qty | |
| 1 | 荷乗ステーションのセール | 2 |
| 2 | 荷乗車 | 1 |
| 3 | デコイラー | 1 |
| 4 | 精密レベル化機械 (2+5ロール) | 1 |
| 5 | トランスミッションのロールテーブル | 1 |
| 6 | 中央ガイド | 1 |
| 7 | メイン・レベラー 15ロール | 1 |
| 8 | 移動シール | 1 |
| 9 | 出力ロールテーブルと自動スタッカー | 1 |
| 10 | 液体,気力システム | 1 |
| 11 | 潤滑システム | 1 |
