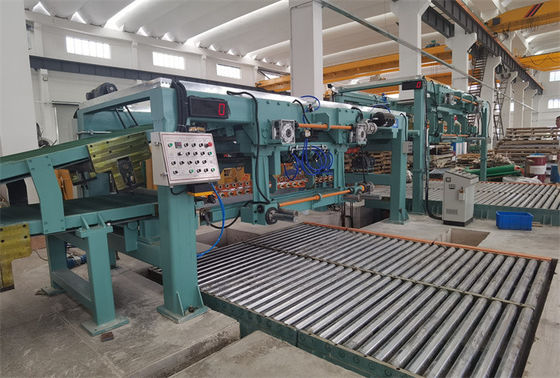

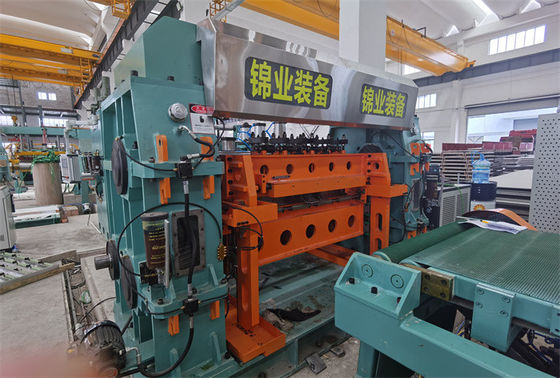

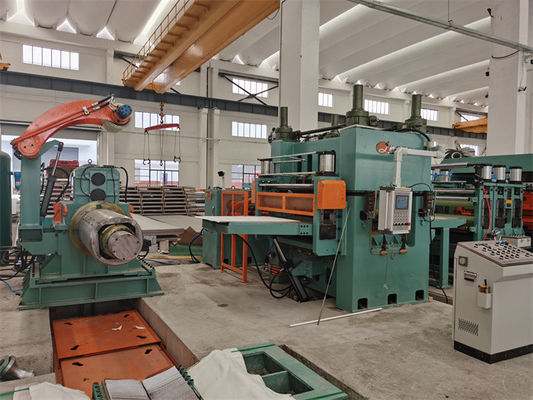

長さラインへの回転式せん断のはえの切口
長さラインへの回転式せん断のはえの切口
Basic Properties
country of origin
ウーシー、中国
Brand Name
Jinye
PRODUCT MODEL
はえ(0.3-3の) x 1000
Trading Properties
MOQ
1set
Packing
40HC X 3
period for dispatch
120-150days
payment method
T/T
Product Details
ハイライト:
200mmの飛行は長さラインに切れた
,長さラインへのステンレス製飛行切口
,長さラインへの220KW飛行の切口
Name:
回転式せん断のはえは長さライン ステンレス鋼に切れた
Sheet Material:
ステンレス鋼304、316の亜鉛ニッケルの合金
Sheet Thickness:
0.3-3mm
Sheet Width:
200-1000mm
Coil ID:
508mm、610mm
Coil OD:
1800mm
Coil Weight:
15t
Cutting Speed:
1分あたり80pcs 1m
Cutting Length:
200-3000mm
Cutting Style:
回転式はえのせん断
Leveler:
6hi
Total Power:
220kW
Land Area:
28m x 8m
Feeding Direction:
お客様が決める
Product Brief
自動回転シール フライカット ライン長さに ステンレス 鋼 0.3-3 X 1000 ロータリーシアフライカットラインは,私たちの会社によって作られています. 高速で高精度で,特に薄いシート短シートカットに適しています. フライ切断は,薄いシートコイルの長さ (数千メートル) の切断に適しています. フライ切断頻度は最大で150回/分です ライン速度は80-100m/min 短板切削は高周波連続切削を意味し,高生産性です. 高精度 6 高レベルラー,フィルムラミネーター,ダブルスタッカーは高生産装置です. 0.3 -3.0mm x 1000mmW x 200 -3000mmLのフライカットライ...
Product Description
自動回転シール フライカット ライン長さに ステンレス 鋼 0.3-3 X 1000
ロータリーシアフライカットラインは,私たちの会社によって作られています. 高速で高精度で,特に薄いシート短シートカットに適しています.
- フライ切断は,薄いシートコイルの長さ (数千メートル) の切断に適しています.
- フライ切断頻度は最大で150回/分です ライン速度は80-100m/min
- 短板切削は高周波連続切削を意味し,高生産性です.
- 高精度 6 高レベルラー,フィルムラミネーター,ダブルスタッカーは高生産装置です.
- 0.3 -3.0mm x 1000mmW x 200 -3000mmLのフライカットライン
- バランスロールの調整は,バックアップロールをサーボプレッシングで自動的に行われます.
パラメーター:
| 入力原材料と完成品 | |
| 原材料 | 熱/冷式 ローリング ステンレス鋼 |
| メカニカルプロパティ | 張力強さ σb≤800Mpa, σs≤550Mpa |
| 厚さ | 0.2-2.0mm, 0.3-3.0mm |
| 幅 | 200mm-1000mm (最大) |
| コイルオーダー | ≤Φ1500,1800mm |
| コイルID | Φ508mm (パック付きで Φ610mmまで拡大) |
| 最大重量 | 10トン 15トン 20トン |
| 紙長 | 200〜3000mm |
| 容量 | L について0= 1M±0.3 mm (均等速度) |
| L について0= 1 M±0.4 mm (加速/減速) | |
| 横切りの長さの許容量 | L について1= 1M±0.5mm |
| 積み上げ高さ | 最大650mm (木製の支柱 約150mm高さ) |
| 最大積み重量 | 5トン |
| フライング CTL パラメータ | ||
| 1 | 線形速度 | 0〜80m/min |
| 2 | 糸の速度 | 0〜15m/min |
| 3 | 電源 | 380V / 50Hz / 3PH |
| 4 | 設置電源 | 約220KW |
| 5 | 横切りの道 | 2 本 の ナイフ が 飛ぶ 逆 切断 |
| 切る 切る 切る 切る | ||
| 6 | 制御方法 | AC,CNC,PLC制御 |
| 7 | ドライブモーター | a. 脱線モーター: AC 30KW b. レベルモーター: AC 75KW |
|
c. フライング・シースのサーボモーター: AC 90KW |
||
構成:
| ポイント | Qty | |
| 1 | 荷乗駅 | 1 |
| 2 | 荷乗車 | 1 |
| 3 | デコイラー | 1 |
| 4 | 精密レベル化機械 (19ロール) | 1 |
| 5 | サーボ給餌装置 (ラミネート装置を含む) | 1 |
| 6 | ロータリー高速フライカット機 | 1 |
| 7 | 3段階帯コンベア | 1 |
| 8 | 1st自動シートスタッカー | 1 |
| 9 | 2ほら自動スタッカー | 1 |
| 10 | 水力系 | 1 |
| 11 | パネウマ系 | 1 |
| 12 | 潤滑システム | 1 |
| 13 | 電気システム | 1 |
キャラクター:
- 切断線は,平坦な鋼板の一定の長さを作るために,平らな鋼板を平らにし,長さに切る.ローリングの補助機能を持つフィルムコーティング,シートの配送と出力など
- 作業プロセスは, 19 ロール 6hi レベルアップ,長さの測定,回転フライシール切断,切断シートは,スタッキングの数が事前に設定された数に達するまで最初のスタッカーに行く.そして,手動で2番目のスタッカーに転送テーブルをロールテーブルで最初のリフティングテーブルにシートを出力し,その後最初のスタッカー作業状態に戻る.1つの鋼コイル切断は,継続的に進行することができます.
- 作業プロセスは自動で,PLC伺服制御とHMIを採用します.タッチスクリーンで,シートサイズ,PCの数,シートの重量を計算することができます. さらに,機能があります.設定された給餌長さ自動起動,自動停止,一時停止,カウンターゼロ,fwd-rwdボタン,シールアップダウン,故障アラーム,など
- クロムコーティングロール,PUロール,吹風機など,シートの表面を傷つけないようにする役割があります.
- 手動のスレッドを除いては 全て自動作業です
