商品の詳細:
|
| 名前: | 精密ライン機械を切り開く極度の速度のSUの鋼鉄コイル | 金属板: | SUの鋼鉄コイル |
|---|---|---|---|
| 金属の厚さ: | 0.3-3mm | コイルの幅: | 600 - 1600mm |
| コイルの重量: | 15T、20T | スリット数: | 最高30strips |
| スリッターアーバー: | 240mm | recoiler: | 508mm |
| 総力: | 450KW | 回線速度: | 200m/min |
| 特殊関数: | 皮をむくペーパー フィルムのコーティング | 用具を切り開くこと: | ナイフ、スペーサ、分離器 |
| ハイライト: | ラインを切り開くSUの精密鋼鉄コイル,ラインを切り開く3 x 1600の精密コイル,ラインを切り開く3mmの精密コイル |
||
精密ライン機械3 x 1600を切り開く極度の速度のSUの鋼鉄コイル
プロセス:
コイルのサドル、与える出版物及びシャベルで掘二重ローラーのピンチ伸ばコイル頭部与えるコイル ローディング二重心棒5ローラーの平等主義終り切断----伝達ロール テーブル----側面ガイド----ディスク切り開スクラップの巻き取穴蓄積装置--Pre-separator/テンショナー/ポストは押す及び分離器/recoilerせん断したり/長さ測定のローラー コイル--コイル排出油圧制御電気制御
変数:
| 記述および指定 | |
| 原料 |
AISI 409、AISI 430、AISI 201、AISI 304、AISI 310、AISI 316、AISI 321、AISI 904、AISI 2205および等 引張強さのσb ≤800N/mm2の降伏強さ≤450N/mm2 0.3-3.0 x 300-1600mm x 15Tのコイル |
| 完成品 |
3mmの厚さ、最高の12のストリップ;≤1.5mm、最高30strips 最低30mmの幅、Φ508mm、Φ1600mm、 Φ508mmの内部の直径、Φ1600mmの外の直径、最高15T重量 |
| スリッター |
切り開く活動的な切り開くか、または引きDCドライブ 速度を切り開くこと:速度に通す最高200m/min.:0-15m/min 総450KWの陸地部分30m x 10m |
| 精密を切り開くこと |
スリット幅tolerance≦0.10mm、 ストリップのためのスリットcamber≦0.5mm/mの広くより300mm、ストリップのための≦1.0mm/mのの <300mm> スリットは≦0.05mmをぎざぎざを付ける ≦±0.5mmをぐらつかせる反動 反動のturriform ≦±2.0mm |
構成
| 特性および変数 | |
| コイル・カー | 溶接の男の子、Vのサドル、4本の柱ガイド、油圧up-down、モーター ドライブ歩くこと |
| Uncoiler | 単一の拡張の歯驚くほどの心棒、張力、油圧に中央に一直線に並ぶことのペーパー皮を伸ばすACモーター ギヤ伝達 |
| コイルのヘッド オープナ | ロールをまっすぐにし、版をシャベルで掘る揺れ止めロール |
| Preleveler | 二重ピンチ ロールおよびコイルの版をまっすぐにする2 3平等主義および油圧せん断 |
| ループ ピット | 鋼鉄ストリップを合わせるためにスリッターの後にprelevelerの後にそしてスリッター、他のピット置かれる1つのピットと張力の前に、 |
| 側面ガイド | ラインの中心の鋼鉄ストリップを切り開く前に保障するため |

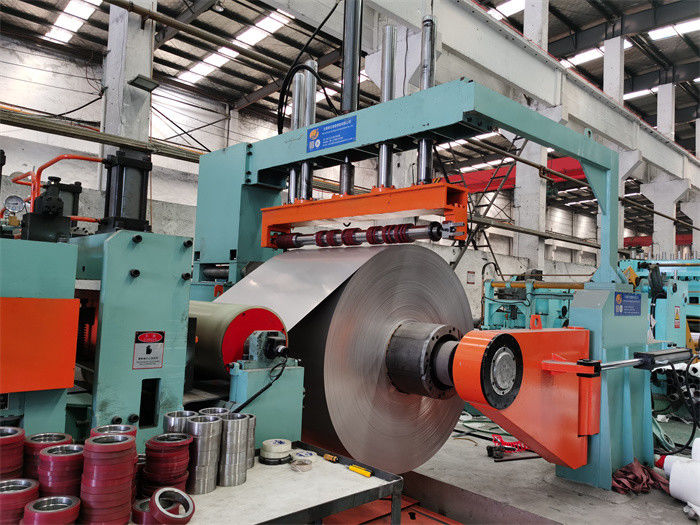

| スリッター | 二重アーバー、上部のアーバーのup-downの調節、モーターおよび変速機ドライブ普遍的な接合箇所の必要性ディスク ナイフ、スペーサ、PUのゴム、ベークライトのストリップの版の用具。 |
| スクラップの巻取り機 | 横のライン、またはテーブルを点検し、ローラーを押していてストリップが、周波数制御縦の、ACの耳の二重巻取り機 |
| テンショナー | 感じられた出版物の張力、符号化のディフレクターのローラー |
| 分離器 | 張力、recoilerの油圧出版物の分離器フレームの前の二度分離器 |
| Recoiler | 油圧拡張の反動の心棒、モーターおよび変速機ドライブ、油圧コイルの補助機関車、動揺のドア サポート |
任意:
速い変更のための二重スリッター:各スリッターは移動可能で、速く互いに交換できる。スリッターは固定立場、移動可能な立場、二重ナイフ シャフトで、上部シャフト押し下げるメカニズム、等を構成される。移動可能な立場は線形柵で操作の側面に、出て行くオペレータ変更のナイフを許可するためにある。オンライン位置オンラインに戻ってプラットホームをまたはプラットホームからの柵の斜めの2つのスリッター移動は交換するプラットホーム2つのスリッター位置を交換するために縦方向に動く。
用具を切り開くこと:
ナイフ:D350×d220×T15mm、H13K、HRC59-62
分離器:Φ200×Φ100×3mm、処置を癒やす65Mn
別のナイロン: Φ140×Φ100
