商品の詳細:
|
| 製品名: | コイル・ツー・コイル鋼スリッティングリコイリングライン | シート材: | 冷延CR鋼板 |
|---|---|---|---|
| シートの幅: | 300-1600mm | シート厚さ: | 0.3-3mm |
| 速度を切り開くこと: | 120m/min | コイルI.D: | 508mm、610mm |
| コイルO.D: | 2000mm | コイル重量: | 15～25T |
| 切り開くことの数: | 3mm×12スリット | スリット精度: | +-0.12mm |
| 適用される産業: | エネルギーと鉱業,家庭用,ホテル,小売,農場,建設工事,衣料品店,レストラン,建材店,機械修理店,製造工場 | 主要 な 売り物: | 高精度,高生産性,低コスト,高速 |
| 販売後サービス: | オンライン サポート、分野の取付け | 保証後のサービス: | ビデオ テクニカル サポート、オンライン サポート、フィールド整備 |
| ハイライト: | ラインを切り開く金属を巻くコイル,二重スリッター頭部はラインを切り開くことに金属をかぶせる,ラインを切り開くCRの炭素鋼シート |
||

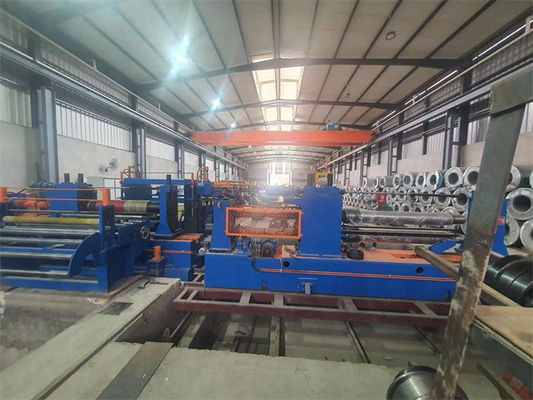

CR炭素鋼板 (ダブルスライターヘッド) のコイル・トゥ・コイル・スティール・スlitting・リコールリング・ライン
ホットローリングHR炭素鋼コイルは,ホットローリングミールから製造されたより厚い鋼板の範囲です. コイルは,通常2mm未満の厚さの範囲で,冷たいローリングから製造されたより薄いシートです.最低値が 0 周りの.2mm,切断プロセスは高精度,高速で生産的です.GIと彩色のシートは通常CR鋼板ベースで,同じ切断機で切断されます.
顧客が生産の計画を伝えるために,選択するために構成の様々なオプションを与える
切断速度,切断精度,自動化を計算します. 各切断ラインはカスタマイズされ,顧客に最も適しています.
.
構成とパラメータ:
1) コイル 準備 シール, 20T 負荷
2) シングル・マンデル・アンコイル (508mmのマンデル,7.5KWのプレス・ロール)
(3) コイルヘッドの直し装置 (水力装置)
4)ダブルピンチロール& 5ロールレベルラーとコイルヘッドシール (30KWAC,160mmロール)
5) 穴の蓄積器 1 (長さ3m,深さ3m,幅2.0m)
6) 切断器の前に横のガイド (300~1600mmの調整範囲)
7)スリッター (二重ヘッドの高速交換はオプション) 220mmアボア,110KWDC
振動台の下にある) 4KW 変数周波数
9) 穴蓄電機2 (長さ3m,深さ5m,幅1.6m)
10) プリセパレーター&テンショナー,デフレクターローラー (羊毛フェルトテンション)
11) 隔断プレス支架 508mm のシームレスマンドルを持つリコール
12) コイル放出車,20Tの負荷
13) 水力系,気力系 (7.5KW変動ピストンポンプ)
電気制御システム
レイアウトプロセス:
コイル準備のセール, コイルロードカー, プレスローラー付きシングルマンドルアンコーラー, コイルヘッドピラー, ピンチフィッダー& 5ローラープレレベル, シア,ピットループ1,サイドガイド, スリッター,スクラップウィンドル,ピット・ループ2ストレッサーとプリセパレーター,シールポストとデフレクターロール,上腕セパレーターを持つリコール,コイル放出車 (ターンスティール)
パラメーター:
| 切断線 0.3-3 X 1600 120mpm | パラメータ |
| 鋼のコイルが来る | ID508mm,610mm,OD1800mm,コイル重量20T |
| 完成したベビーコイル | ID508mm,OD1800mm,コイル重量20T最大 |
| マザーコイル幅 | 300~1600mm |
| ベビーコイル幅 | 50mmから1600mm |
| 切断数 | 1mm × 30スリーツ; 3mm × 12スリーツ |
| メインモーター | スリッター 110KW + リコール 132KW |
| 切断ナイフ | ID220 x OD340 x 15mm SKD11 HRC58-61 |
| リコール・マンドル | 508mm マンドル |
| 可能なオプション | 速速交換するダブルスライター |
| 切断速度 | 0-120mpm調整可能 |
| 構成 | シメンス PLC パカードライブ レックスロス バルブ |
| 切断精度 | 裂け目の幅 ±0.12mm; カンバー ±0.1mm/m; 厚さの5%のバー; リコールハンプ<0.5mm |
構成:
| 部分 | 材料,加工,ブランド |
| 軸,軸,ロール | 40Cr,HB250-275,表面 HRC55-58 |
| スリッター・アバー | 42CrMo鍛造,HB280-300,表面MF HRC50-55,ハードクロムコーティング,表面磨き |
| フレーム,ベース | Q235-A,Q345 鋼板の溶接,アニール処理 |
| ギアボックスのボディ | Q345 プレートの溶接,熱処理,砂吹き,プライマーの塗装 |
| 歯車: | 40Cr鍛造鋼 HB240-255,歯の表面硬化,歯磨き |
| 解巻器 リコールセグメント: | 45# 鋳鋼,テンパー,硬クロム塗装,磨き |
| 水力ポンプ | Yuken ピッション変数ポンプ |
| PLC | シメンス S200 |
| ローヤリング | HRB,ZWZ,SKF |
| パネウマ部品 | 航空攻撃,SMC |
