商品の詳細:
|
| 名前: | ステンレス・シート・スチール・サーボ・カット・トゥ・ロング・ライン | 材料: | ステンレス鋼304, 316 |
|---|---|---|---|
| シート厚さ: | 0.3-3mm | 紙の幅: | 500~1650mm |
| シート長さ: | 500~6000mm | 切断速度: | 30pcs/min × 2m |
| コイルID: | 508mm | コイル重量: | 20T |
| 長さの許容: | +/-0.5mm | 平らさ: | 1mm/m2 |
| スタッカー: | 2倍 | 切る: | サーボ ドライブ |
| 平等主義: | 6 高さ | Uncoiler: | 液体式単発マンドル |
| ハイライト: | ss 長さ切断線機,片面を長さに切るラインマシン,5000mm 切断ラインマシン |
||

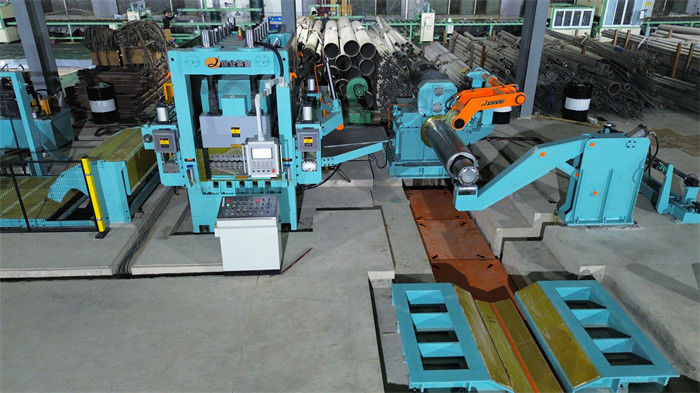

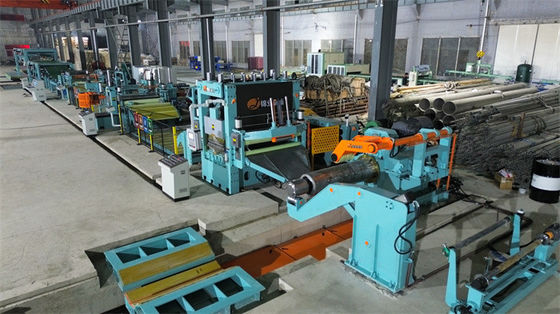

エッジトリマーで長さラインに切るステンレス鋼板のサーボ

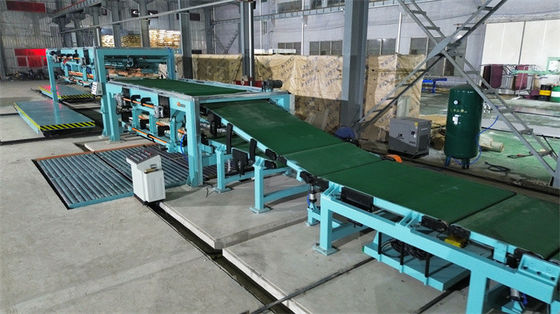

セルボカット・トゥ・ロング・ラインは,脱巻きと平坦化後に鋼のコイルを長さに切る生産ラインです.ダブルスタッカーローリング完了後 鋼板は6つの高レベル化装置を通過し センサー制御回路,長さフィッダーで板の長さを測定し 切断板を設定した長さに切断しますベルトコンベアーは切片を最初のスタッカーに配達します テーブルの上に積み重ねられたシートの高さが増加するにつれて シーザーテーブルは自動的にダウンしますセット数に達すると,パネル上のボタン押して第2のスタッカーにシート輸送を切り替える.その後,出力ロールテーブルは,操作側へシートを配達します.この方法では,1つの鋼コイルを切るのは 止まらない連続です
構成
| 違う 違う | 構成 | Qty |
| 1 | コイル準備用シール | 1ペア |
| 2 | ローリングカー | 1セット |
| 4 | 巻き出し機+巻き込み用スナブバーロール+紙巻き機 | 1セット |
| 5 | 6ハイレベル+作業ロールクリーナー | 1セット |
| 6 | カスケードロールループ1 | 1セット |
| 7 | 横のガイド | 1セット |
| 8 | NC サーボフィッダー | |
| 9 | 双面フィルム/電磁紙ラミナータ | |
| 10 | サーボシール | 1セット |
| 11 | 輸送ベルト + 廃棄物シート車 | 1セット |
| 11 | 2重ステーカー | 1セット |
| 12 | 出力ロールテーブル | 1セット |
| 13 | 水力系 | 1セット |
| 14 | パネウマ系 | 1セット |
| 15 | 電動制御システム | 1セット |
パラメータ
0.4-3x1600 縦切断式セルボライン
入力材料:
| 違う 違う | ポイント | パラメータ |
| 1 | 材料 | HR,CR,GI鋼 |
| ステンレス鋼 1.5mm以下 | ||
| 2 | コイルプレートの厚さ | 0.4-3.0mm |
| 3 | コイルプレートの幅 | 300~1600mm |
| 4 | コイル外径 | ≤ Φ2000mm |
| 5 | コイル内径 | Φ508mm Φ610mm |
| 6 | 最大コイル重量 | 25T |
| 7 | メカニカルプロパティ | 軽鋼 |
| 圧力の強さ σb≤350N/mm2 拉伸強さ σs≤550N/mm2 | ||
| 圧力の強さ σb≤510N/mm2 拉伸強さ σs≤780N/mm2 |
機械の性能:
| 違う 違う | ポイント | パラメータ | |
| 1 | 切る長さ |
スタッカー1 300~3000mm/ スタッカー2, 400~6000mm |
|
| 2 | 切断長容量 | L=2m≤±0.3mm(2.0mm) | |
| 3 | 横切りの長さの許容量 | L=2m≤±0.5mm(2.0mm) | |
| 4 | レベルング精度 | ≤±1.2mm/m2 | |
| 5 | 積み上げの高さ | クッション木 700mm 最大5T | |
| 6 | 切る | 厚さ ≤1.0mm, ≤0.03mm | |
| 厚さ ≤ 3% のバース | |||
| 7 | 積み重ねの精度 | 層間の偏差:幅 ≤1.0mm,長さ ≤1.5mm | |
| 積み上げの高さの偏差<500mmの高さに対して3mm | |||
| 8 | 切断速度 | 0〜60m/min | |
| 紙の長さ (mm) | 切断時間 (pcs/min) | ||
| 1000mm | 50個 | ||
| 2000mm | 30個 | ||
| 3000mm | 20個 | ||
| 4000mm | 15個 | ||
| 6000mm | 10個 | ||
| 9 | 総力 | 約240KW |
