商品の詳細:
|
| 製品名: | アルミコイル切断ラインマシン | シート材: | アルミニウム |
|---|---|---|---|
| 紙の幅: | 300-1600mm | シート厚さ: | 0.15・1.5mm |
| 速度を切り開くこと: | 200m/min | コイルI.D: | 508のmm |
| コイルO.D: | 2000mm | コイル重量: | 10T |
| スリット精度: | +/-0.05mm | 切り開くことの数: | 30条目 |
| 適用される産業: | エネルギーと鉱業,家庭用,ホテル,小売,農場,建設工事,衣料品店,レストラン,建材店,機械修理店,製造工場 | 主要 な 売り物: | 高精度,高生産性,低コスト,高速 |
| 販売後サービス: | オンライン サポート、分野の取付け | 保証後のサービス: | ビデオ テクニカル サポート、オンライン サポート、フィールド整備 |
| ハイライト: | アルミホイル切断線機 アルミコイル切断線機,Aluminum Coil Slitting Line Machine |
||
アルミニウムコイル アルホイール縦切断ラインマシン 0.15 -1.5 x 1600
アルミコイルアルミホイルの長長切断機械は,アルミコイルの解巻,長長切断,巻き込みプロセスのために特別に設計されています.特にO状態のアルミコイル (Al2Q3) の切断. アルミニウム材料は,切断精度と巻き込み精度に非常に高い要求を伴う軽量で薄くて柔らかい.それは高精度切断マシンです.機器の製造の精度レベルを反映する
切断ライン全体には,貯蔵台,移動式解巻機,フロント貯蔵穴,移動式サイドガイド,ディスク切断機 (二重切断機利用可能),オフラインのエッジ巻き機,違う2 ループの貯蔵,前分離,張力ステーション (プレート+2ロールタイプ),後部シーリングマシン,測定デフレクタロール,プレス分離装置,リコール,卸荷車.その中には,各部品の構造設計と構成レベルは,高速精密切削と巻き上げの要件を達成するために,高精度レベルに達する必要があります
装備の特徴:
1この切断線は,金属板の表面保護を完全に考慮しています.プレスロールとトランジションロールは両方がラップされたゴムロールですローラーがシームレスに巻き込まれる
2入口回路横断橋は,弧状の給餌装置を含むリフティングタイプであり,超音波検出は十分な柔軟な材料貯蔵を達成します.

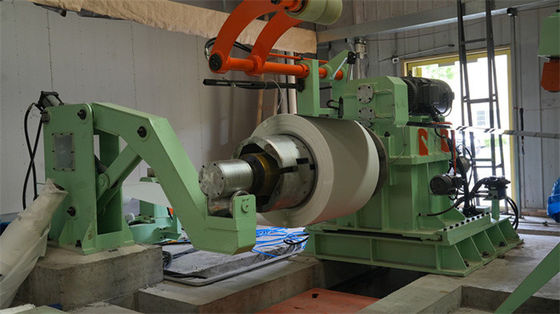

3. 解巻機マンドルの水力学的膨張と収縮,自動中心化,気圧ブレーキ,およびループ貯蔵へのアクティブフィード.
4移動的なサイドガイドステーションは,材料受信,クランプ,およびシーリングマシンを含んでいます. ディスクカットに材料の供給を達成するために,巻き出しヘッドを接続するだけでなく,貯蔵穴へのアクティブフィードを満たすだけでなく.

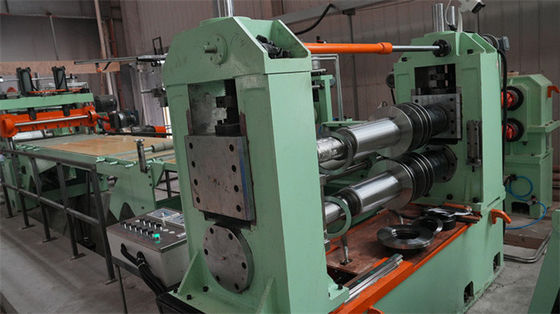

5縦切断 スライター:ディスクブレード,上部と下部刃の軸を平行切断,ボールスクリューリフターで上部刃の軸をサーボプレッシング,リフティング精度を制御する電子ライナー,精度を保証する反軸移動およびリフティングクリアランス排除装置,刃の軸移動は0.005mm以内である.
6線外のエッジスクラップ巻き込み機械: エッジスクラップは自由に穴に落ち,穴から引っ張られ,ロールに集められます.ループに尾が落ちるのを防ぐために移行ガイドテーブルにフィルトプレートがあります.
7ストライプのサイズに応じてディスクのパーツを分離するストライプの位置を配置し,ストライプは3回分離を通してきれいに分離されていることを確認します..
8プレート・テンションに加えて,ダブル・ロール・テンション,サーボ制御・テンション,高精度で安定・調整可能なテンションを備えています.
9速度測定偏向ロール:ロールの直径は比較的大きく,回転角度と速度規制要件に適応するために速度測定と回転ストライプを受けます.
10プレス分離機構: 液圧ガイドコラムが直接押し下ろし,均質な圧力が被動的に上昇し,スリップの整然と信頼性の高い分離を保証します.

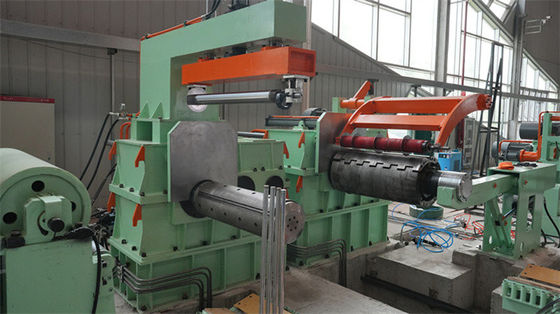

11.シームレスマンドルリコール:ダブルマハシムレスドラム,内部拡張ブロックは整合された袖で,良い硬さと高精度; 変動周波数恒常張力制御.
構成とパラメータ:
| 違う 違う | 構成 | パラメータ |
| 1 | 給餌コイル車 | 10T |
| 2 | 二重マンドル解巻機 | Φ508mm,10Tの負荷 |
| 3 | ピンチフィッダー | Φ200mm 30KW |
| 4 | 液体切断器 | 1.5×1600 |
| 5 | ピット・ループ1 | 3000mm 長さ |
| 6 | サイドガイドとプレスローラー | 幅300~1600mm |
| 7 | 切断機 | Φ180mm 55KW |
| 8 | エッジスクラップウィンドルとストリップス | オフライン 7.5KW |
| 9 | 穴の蓄電器 | 長さ3000mm 深さ6000mm |
| 10 | 前分離機,ストレッサー,バランスロール | 2回分ける 毛糸の繊維の緊張 パアゴムロールの緊張 |
| 11 | リコイラー (分離ディスク,プッシャー) | Φ508mm 55KW 10T |
| 12 | トリを放出するコイル | 10T |
| 13 | 水力系 | レックスロスのバルブ,ユケンポンプ |
| 14 | 電気制御システム | パーカー直流駆動,シメンスPLCとタッチスクリーン |
