長さへのアルミニウム コイル シートのはえのせん断の切口は300-1600mmの幅を並べる

長さライン ライト ゲージへの高速高速度鋼のシート・カット

コイルのアルミニウム シートは通常ボディでより柔らかく、表面で滑らかに、純粋なアルミニウムまたはアルミ合金はある場合もある。頻繁にほとんど1xxx、3xxx、5xxxの7xxxシリーズ アルミニウム シート。降伏強さ≥65Mpaの引張強さ170-305Mpaのコイル シートは（Oの国家）、半堅い（H24）、完全な堅い完全な柔らかい場合もある（H18）。

アルミニウム コイル シートの指定

アルミニウム シートの特性:

特性:

アルミニウム コイル シートの特性に従って、長さラインへの切口はタイプを切っているはえでなければならない

1. 非ロール印なしでアルミニウム シートを平らにするために絶えず停止しなさい
2. サーボ ピンチ供給はシートの表面、切断がそれを必要としないはえを傷つける
3. システムを積み重ねることはそれを傷つけないでシートを少しずつ受け取る。
4. 高精度の柔らかいアルミニウム シートを水平にするために適した機械を水平にする6こんにちは
5. 自動片持梁uncoilerは有効、精密である。

構成

• サドル、店1-2のアルミニウム コイルを貯える1.Coil
• 2.Coilローディング車。サドルからのコイルを取り、uncoilerにコイルに荷を積みなさい
• 3.Single心棒のuncoiler:油圧標準的なФ508mmのための油圧拡張の心棒は、ペーパー皮むき器との調節を中心にする。
• 4.Coil頭部の揺れ止めのローラー、版をシャベルで掘る皮むき器:uncoilerからのcoillの頭部を開け、ピンチ送り装置に送るため

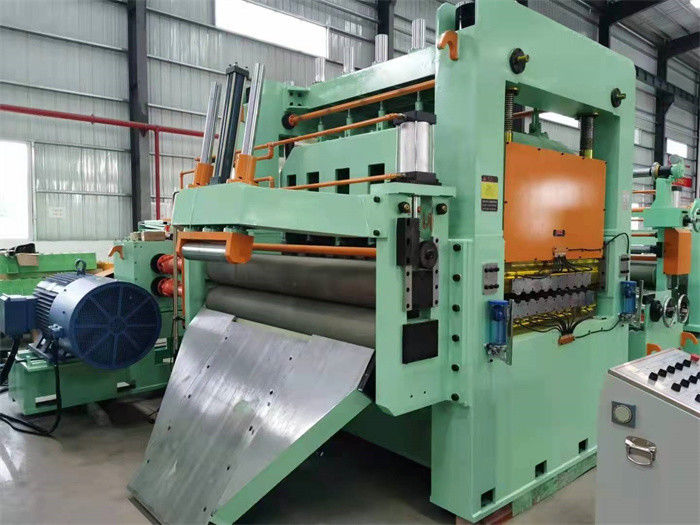

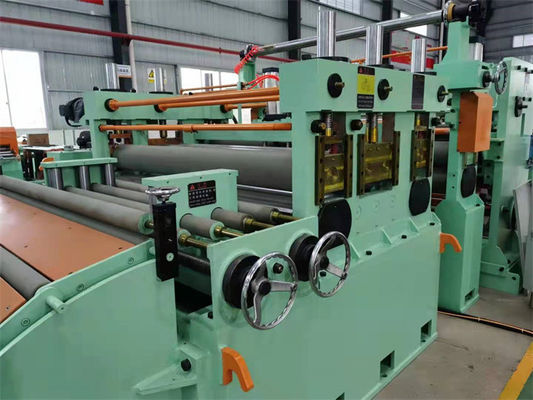

• 5.2+17ローラーの平等主義: 6Hi、2layers仕事ローラーは、2layers中間のローラーおよび2layersバックアップ ローラー、背部張力平等主義とuncoiler間で有利である。
• 6.Pit蓄積装置または伝達ロール テーブル:ピットは平等主義に連続的な働き、伝達ロール テーブルを保障するためにピットのシートをである同期はえのせん断でまた実行可能集める。
• 7. 組のサーボ長さの薄板になっていて測定（およびフィルムが）二重ローラー、:PUによって（組のサーボ モーターおよびコントローラーによって操作されるピンチ ローラーまたは2+5+2のローラーの構造）、測定するサーボ長さはフィルムの薄板になることのためのピンチ ローラーに塗った

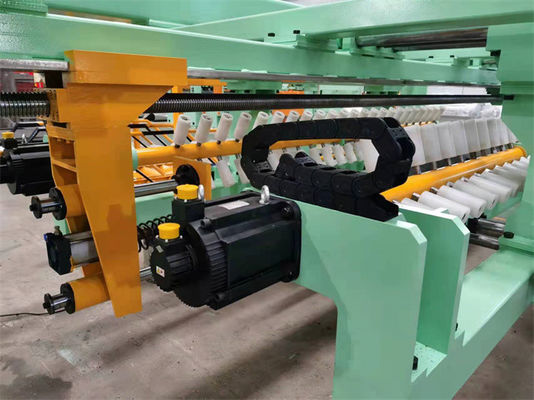

• ねじロッド・ガイドが付いている8.Flyせん断、:頻度を切ることはシート長さ、からの油圧切断に関連して持ち上げるためにある。
• 9.Beltコンベヤー:スタッカーに終了するシートを運びなさい
• 10.Stacker:シートを少しずつ受け取り、負荷5Tを積み重ねる持ち上がるテーブルで積む。
• 11.Sheets車、出力ロール テーブル:シートを渡し、そして詰まる。2台の車は、1働くおよび待っている他ある場合もある。
• 12.Hydraulicシステム:11KW歯車ポンプは12Mpa圧力を提供する。
• 13.Electric制御システム:完全で、安全な機能の1つの電気キャビネットそして2つの操作盤（伸び、水平になることのためのサーボ測定のための1コンソール、PLC、HMIおよび積み重ね、1）

変数:

レイアウト プロセス:

写真:
