商品の詳細:
|
| 名前: | 長さラインへの回転式せん断の切口 | 特徴: | 高速高精度 |
|---|---|---|---|
| 材料: | HRC、CRC、GI、PPGI、SS | シート厚さ: | 0.3-3mm |
| 紙の幅: | 500~1500mm | コイルID: | 508mm |
| コイル Od: | 2000mm | コイル重量: | 20-25T |
| 切る長さ: | 200 -3000mm | 切断速度: | 最高の150の切口/分 |
| 様式の切断: | 回転式せん断 | 平等主義: | 4Hi、6hi |
| 総力: | 300kw | 陸地部分: | 25m×8m |
| ハイライト: | 長さラインへの回転式せん断の切口,精密は長さラインに切れた,長さラインへの高速はえの切口 |
||

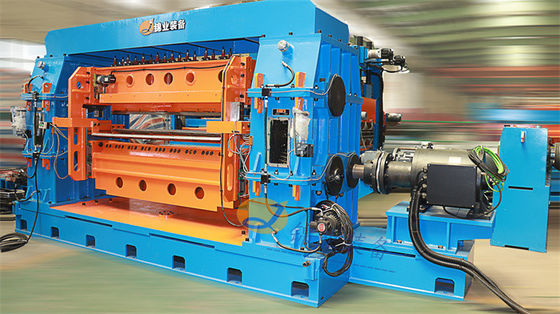

精密回転シール切断 長さライン 高速フライ切削
ロータリー・シア・カット・ラインは高度な高速高精密切削機械で,特に軽量金属板切削に適しています.
2mmコイルと0.2mmコイルの比較:
| コイル仕様 | 紙長 | 切断ラインの速度 | コイルごとに切る時間 | |
| 0.2mmコイルシート | 508mm ID,1250mm 幅 15T | ~7500m | 80m/min | 95分 |
| 2mmのコイルシート | 508mm ID 幅1250mm 15T | ~750m | 80m/min | 9.5分 |
パラメーター:
| 入力原材料と完成品 | |
| 原材料 | 熱/冷熱ガルバン化,冷熱ロール,色彩塗装コイル |
| メカニカルプロパティ | 張力強さ σb≤460Mpa, σ0.2≤280Mpa |
| 厚さ | 0.2-2.0mm |
| 幅 | 500mm~1500mm (最大) |
| 過剰摂取 | ≤ Φ1800mm |
| 証明書 | Φ508mm (パック付きで Φ610mmまで拡大) |
| 最大重量 | 15トン,20トン |
| 紙長 | 200〜4000mm |
| 容量 | L について0= 1M±0.3 mm (均等速度) |
| L について0= 1 M±0.4 mm (加速/減速) | |
| 横切りの長さの許容量 | L について1= 1M±0.5mm |
| 積み上げ高さ | 最大650mm (木製の支柱 約150mm高さ) |
| 最大積み重量 | 5トン |
| フライング CTL パラメータ | ||
| 1 | 線形速度 | 0〜80m/min |
| 2 | 糸の速度 | 0〜15m/min |
| 3 | 電源 | 380V / 50Hz / 3PH |
| 4 | 設置電源 | 約250KW |
| 5 | 横切りの道 | 2 本 の ナイフ が 飛ぶ 逆 切断 |
| 切る 切る 切る 切る | ||
| 6 | 制御方法 | AC,CNC,PLC制御 |
| 7 | ドライブモーター | a. 脱線モーター: AC 30KW b. レベルモーター: AC 75KW |
|
c. 回転シースのサーボモーター: AC 90KW |
||
構成:
| ポイント | Qty | |
| 1 | 荷乗駅 | 1 |
| 2 | 荷乗車 | 1 |
| 3 | デコイラー | 1 |

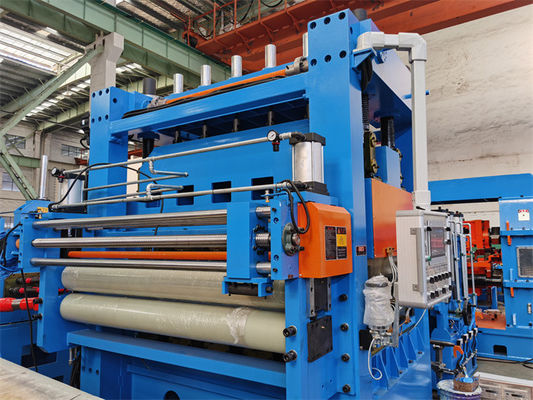

| 4 | 精密レベル化機械 (19ロール) | 1 |
| 5 | サーボ給餌装置 (ラミネート装置を含む) | 1 |
| 6 | ロータリー高速フライカット機 | 1 |
| 7 | 3段階帯コンベア | 1 |
| 8 | 1st自動シート収集機 | 1 |
| 9 | 2ほら自動収集機 | 1 |
| 10 | 水力系 | 1 |
| 11 | パネウマ系 | 1 |
| 12 | 潤滑システム | 1 |
| 13 | 電気システム | 1 |
