ライン機械0.3-3 x 1600を切り開く高精度SS304の鋼鉄コイル

高精度SS304鋼コイル切断ラインマシン(0.3-3 × 1600)

高精度不?? 鋼コイル切断ラインは,非常に強く,非常に正確である必要があります. なぜなら,通常の炭素鋼と比較して,ステンレス鋼のシート強度が高く耐力 ≤550Mpa 張力 ≤780Mpa

ステンレスシートは高品質の鋼で,その表面は明るくスムーズで,切断過程で適切に保護されるべきで,すべてのトランスミッションロールはPUゴムで覆われます.

構成:

特徴

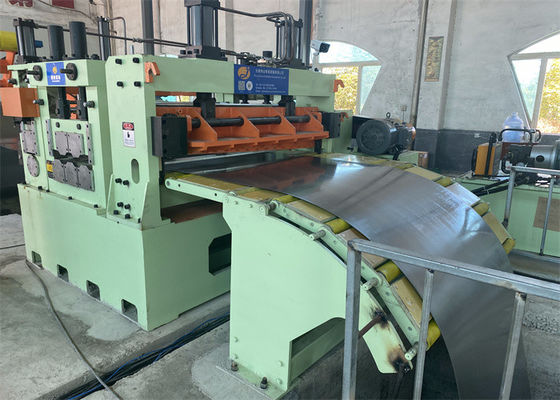

1非常に強い脱コイルとコイル開きプレスロールと剥皮器のショベルプレート,鋼筋ストライプを引っ張る時に鋼筋コーイルを安定的に保持し,ストライプヘッドをピンチフィード機器に送信します.

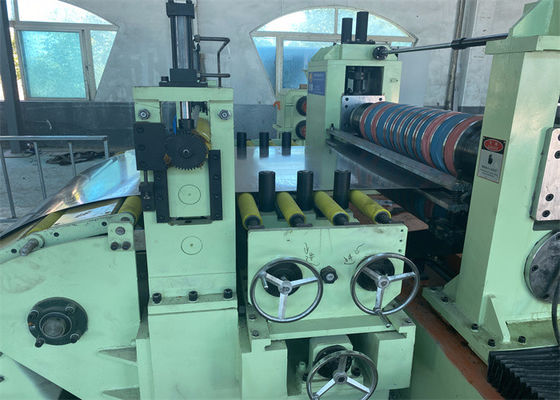

2切断器:切断器のスタンド,シャフト,ナイフは通常の切断器よりも大きく強く,モーターの駆動力は通常のモデル切断器よりも約50%高い.

3すべてのトランスミッションロールは,STSシート表面を傷つけないようにPUゴムで覆っています.

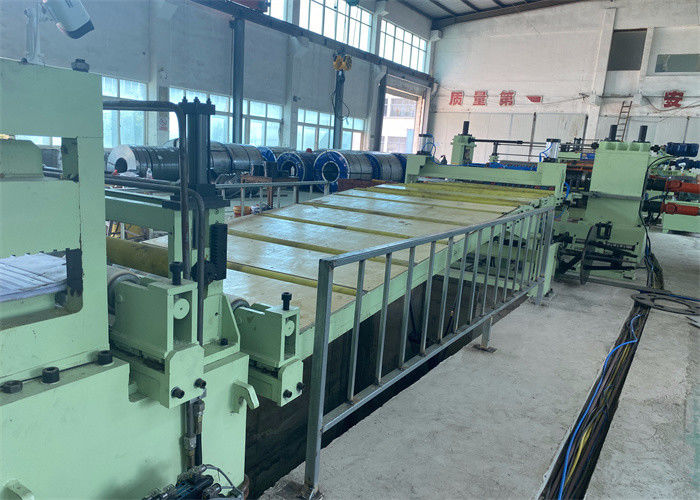

4蓄積器のピットループは 長くて 十分な深さで 鋼筋が蓄積するのを 保証します

5圧縮装置は,ローラーと羊毛フィルトの両方を備えており,反発のために調整可能な安定した圧力を供給します.

6.リコールにはポータルフレーム型オーバーアーム分離器があり,上から押す分離ストライプまで.

7切断速度は通常 80m/min に制限されています.

8切断ナイフは特殊素材 SKD11,H13K,SLDなどになります.

9液圧シリンダーやバルブなどの液圧システムは 頑丈で耐久性のあるものでなければならない.

切断精度:

• 切断幅の許容量:0.10mm;切断幅<300mm,厚さ <1.2mm,切断幅の許容量:0.05mm
• スリット・キャンバー:300mmより広いストライプでは0.5mm/M,<300mmのストライプでは1.0mm/M. マザーコイル・エッジから100mm以内のエッジ・ストライプは制限の対象ではありません.
• 切断:0.05mm,または,鋭いナイフと適切なナイフギャップの条件下で安定した速度で切断する1mm以上の厚さのストライプの5%を超えない.
• リコール 揺らぐ ±0.5mm (安定した速度で,速度変更はそれほど速くありません)
• リコールターリフォーム: ±2.0mm (最大回転直径で)

レイアウトプロセス:

コイル準備のセール, コイルロードカー, プレスローラー付きシングルマンドルアンコーラー, コイルヘッドピラー, ピンチフィッダー& 5ローラープレレベル, シア,ピットループ1,サイドガイド, スリッター,スクラップウィンドル,ピット・ループ2ストレッサーとプリセパレーター,シールポストとデフレクターロール,上腕セパレーターを持つリコール,コイル放出車 (ターンスティール)

パラメーター:
