商品の詳細:
|
| 名前: | 厚み帯のステンレス鋼で長さに切断されたライン | 材料: | SUS201、SUS304、SUS410 |
|---|---|---|---|
| シート厚さ: | 2-16mm | 紙の幅: | 1000〜2000mm |
| シート長さ: | 1000〜12000mm | 切断速度: | 8本/分×2m |
| コイルID: | 508mm、610mm、760mm | コイル重量: | 30t |
| 長さの許容: | +/-0.5mm/m | 平らさ: | 1.5mm/m2 |
| レベルアップ機数: | 双面レベル機 | 陸地部分: | 60m × 13m |
| ハイライト: | 縁の切断を長さ線に切る,厚み帯線を長さに切る,二重平等主義は長さラインに切れた |
||

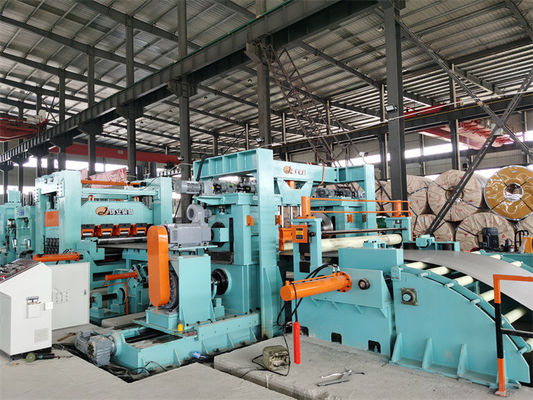

厚度ステンレス鋼の長さに切断ライン 2-16 X 2000 縁のトリミング付きのダブルレベル
厚さゲージステンレス鋼の長さに切断ラインは2-16mmの厚さ範囲には,2つのレベルラーが必要で,互いに横になって,2-6mmのレベルラーが1つ,もう一つは4~16mmさらに,ステンレスシート切断ラインは,エッジトリミング機能,フィルムコーティング,自動スタッキングチャラターを持っています. 我々は,厚いステンレスシート切断に長さラインで経験しています.私たちの顧客工場の走行ラインを見るためにあなたを導くことができます.
SUS200,SUS300,SUS400シリーズなどの不?? 鋼は,通常の炭素鋼と比較して,強度 ≤270Mpa 張力 ≤465Mpa耐久性 耐久性 ≤500Mpa 耐久性 ≤800Mpa
構成とパラメータ:
| 違う 違う | 構成 | パラメーター / 設定 |
| 1 | コイルセール | 30T |
| 2 | 二重マンドル解巻機 | Φ500-800mm 30Tの負荷 |
| 3 | ピンチフィッダーと5ロールレベルラー | Φ250mm 200KW |
| 4 | 穴の蓄電器 | 6000mm |
| 5 | サイドガイド 1# | 液体 1000~2000mm |
| 6 | エッジトリマー |
独立したボディ,周波数制御, 3-8mm エッジ |
| 7 | 廃棄物回転機とロールテーブル | スクラップガイド,水力式プッシュウィンドラー |
| 8 | サイドガイド 2# | 液体 1000~2000mm |
| 9 | 11 ローラー・レベラー |
2つの4Hiレベルラー 300KW Φ210mm 132KW, Φ130mm |
| 10 | ロータリー・エンコーダー | オムロン代表 |
| 11 | 液体シール | 重荷55KW |
| 12 | ロールテーブル | 4000mm |
| 13 | スタッカーとXテーブル | 爆弾ハッチタイプ 6m x 2 |
| 14 | 水力系 | レックスロスのバルブ,ユケンポンプ |
| 15 | 電気制御システム | パーカー直流駆動,シメンスPLCとHMI |
SUS201, SUS304, SUS410待って参照のための鋼材の仕様:
| SUSシリーズ | 国級 | ASTMグレード | TS ((Mpa) | YS(Mpa) |
| 200 Cr-Mn-Ni |
12Cr17Mn6Ni5N | 201 | 720 | 390 |
| 12Cr18Mn9Ni5N | 202 | 680 | 356 | |
| 300 Cr-Ni |
301 | 755 | 275 | |
| 0Cr18Ni9 | 304 | 680 | 320 | |
| 00Cr19Ni10 | 304L | 560 | 270 | |
| 0Cr25Ni20 | 310S | 655 | 310 | |
| 00Cr17Ni14Mo2 | 316L | 560 | 290 | |
| 400 C.C. |
1Cr13 | 410 | ||
| 430 | 345 | 510 |
キャラクター:
1. 解巻 / 解巻
重い切断で長さのラインハンドル 重いサイズの重い鋼のコイル. 解巻機にはダブルマンドルと強いスライディングベースがあります.
各マンドレルは3つのステップがあり,水力シリンダーによって2つのマンドレルの開閉と閉じる.
巻き戻し安定性を確保するために,巻き戻しベースの上に設置された逆張力装置.
2ポートラームコイルヘッドオープナー
スナッバープレスローラーと フレームの上の直すローラーがあります
鋼のコイルの上に液圧スナッバーロールプレスを押し,圧縮角度を調節できます
ストレイスリングロールは前後を滑り,ストライプヘッドを追跡してストレイスすることができます.
プレレベラーに設置されたショベルプレートは,ロールプレスのコイルヘッドを直す間にコイルヘッドを支える.
3. 最初の2+5プレレベルラー
ロールは巨大で強く 鋼のコイルの内部ストレスを軽減し ロール表面は硬化され クロームで覆われています
リラックス状態への折りたたみのストレスを解消するために.
4縁のトリミング:トリミングエリアの前に,そして後に1つの蓄積穴が利用可能で,縁のトリミングは,シート幅に応じて2つのカントリレバー・ディスク・スライター・アームが開かれ閉まります.プレスロールで,メインシートが振動しないようにする2つのリバインド機で

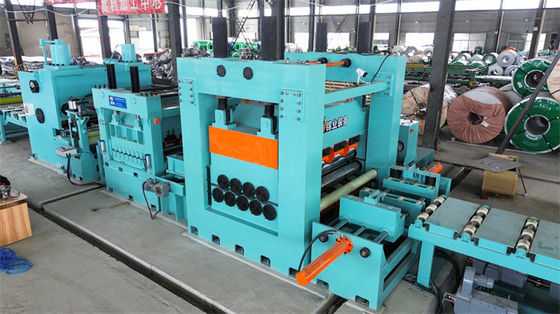

5重量レーベラー (ダブルレーベラー)
重量レベルエースの数は 13pcs, 11pcsまたは 9pcsになります ロールの直径は180mm-230mm-300mmになります
上部ロールと下部ロールの隙間と角度を調整できます.
停止レベルリングなし,同期切削中に鋼板を圧迫することなく継続的に作業するレベルラー,これはロールマークを残さずに鋼板表面を保護するために良い
切断が停止すると,平準化器は,エンコーダー測定下でクラッチされ,停止します.
大きなレベルは小レベルの前に座って,シートの厚さに応じて,最高の平坦性シートを出力するために適切なレベルを選択します.
6液圧切断
切る: 強いフレーム, 強い切る液体ステーション, 振り子切るタイプ, エンコーダー測定下で切る停止.
7自動スタッカー
ローラーアームに各シートを受信し,両腕を開いてシートを解放し,引き上げテーブルに落ちます.
ロールテーブル 積み重ねたシートを外へ運び込み
8. 自動制御,すべてのプロセスは PLC 制御下で自動モードです.
