AGC AFC APCのCPCの伸びることのタンデム冷間圧延製造所ライン
Product Details
APCのタンデム冷間圧延製造所
,AFCのタンデム冷間圧延製造所
,CPCの伸びることのAGCの圧延製造所

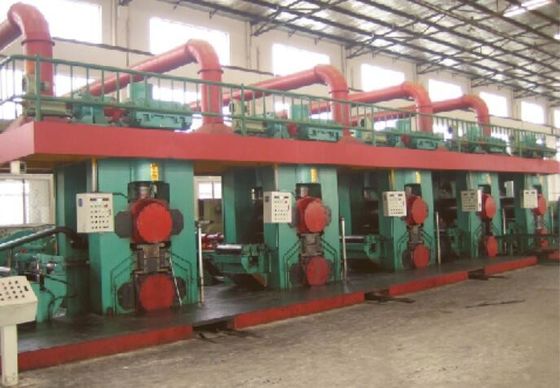

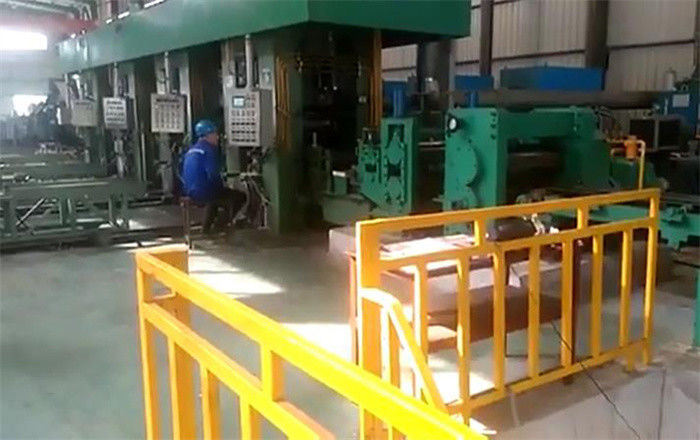

AGC/AFC/APCのCPCの伸びることのタンデム冷間圧延製造所ライン
構成:
- 油圧拡張Uncoiler 1セット
- 2ロール ピンチ、5ロールはセット装置1をまっすぐにする
- 溶接および装置1セットを切ること
- 床のタイプ螺線形のループ1セット
- プラットホーム1のセットを処理する記入項目
- 主要な製造所:6つのセット4Hiの冷たい製造所
- 厚さゲージ6のセット
- 張力計5のセット
- プラットホーム1のセットを処理する出口
- 油圧拡張Recoiler:1セット
- ローカル作動箱:6セット
- 中央作動コンソール1セット
- 油圧場所:3セット
- 薄いオイルの場所2のセット
- Emuslfiedの冷却装置1のセット
流れ:
platform→の入力処理のplatform→の油圧platform→の油圧拡張Recoiler→を処理する主要な製造所の(6セット750の4Hi冷たい製造所) →outputを溶接し、切る機械→をまっすぐにする油圧負荷キャリッジ→Hydraulic拡張のuncoiler→ 5ロールはキャリッジの荷を下す
変数:
| 金属片材料: |
|
炭素鋼(Q195、Q235,08AL) |
| HRPOのHRの黒の鋼鉄、 |
| 中間アニーリングの後 |
| コイルID:508のmm; |
| コイルOD:最高の1800のmm |
| コイルの重量:最高の12,000のkg |
| ストリップの厚さ:2 - 3mm; |
| ストリップの幅:550 - 750のmm; |
| 完成品の指定: |
| コイルID:508のmm; |
| コイルOD:最高の1800のmm |
| コイルの重量:最高の12,000のkg ( |
| 終了するストリップの厚さ:0.25 - 0.8mm; |
| ストリップの幅:550 - 750のmm; |
| 完成品の精密: |
| 縦方向の方向の厚さの相違(安定した圧延で): |
| <±0.005mm (d<0> |
| 機械変数: |
| 最高の転がり力:7000KN; |
| 最高の回線速度:360 m/min; |
| 速度に通すこと:20 m/min; |
| 厚さの減少: |
| 最高の90%まで厚さの減少(鋼鉄ストリップの特性によって変わる) |
| 反動の張力:70 kN |
| Recoilerモーター:430KW DC |
| 仕事のローラーの直径φ210mm - 200mm; |
| バックアップ ローラーの直径φ650 -620mm; |
| 製造所のコラム セクション:350 x 450mm; |
| バックアップ軸受:FCD72104380 |
| 伸びる心棒の直径:508mm |
| 反動の心棒の直径:508mm |
| 仕事のローラー間の最高開始ギャップ:70mm |
| 出版物の水圧シリンダのための油圧組織的圧力:25 Mpa |
| 、曲がる、ローラー バランス移る、中間のローラー側面の押すことのための油圧圧力:21Mpa |
| 正常な油圧圧力:10Mpa; |
| 反動モーター:430KW; |
| 主要な製造所モーター:700KW X 6 |
AGC制御:
自動厚み制御システムは厚さゲージ、電気制御のキャビネット、アクチュエーターで厚さの偏差を調整するために構成される。絶えず厚さゲージ ストリップの厚さ、1つの側面の表示を測定し、厚さの偏差、電気制御への反対側の入力厚さの偏差信号を記録するため。厚さの相違信号との制御キャビネットの取り引きはアクチュエーターに、命令を厚さを調整する与えるモーターか水圧シリンダによってローラーのギャップを変えるためにアクチュエーターは製造所の押し下げるか、またはrecoilerの電機子流れの変更によって調節する張力を反動の、こうしてストリップの厚さ調整される調節する。厚み制御を実現するばねの同等化および伸縮性がある延長のカーブ。
AGCの制御モード:
- 各々の側面のギャップ制御:ローラーおよび各AGCを作るための各々の側面のローラーのギャップを、制御するため水圧シリンダの依託
- 各々の側面の転がり力制御:各側面転がり力をローラーに印を付けるために制御するため。
- 平均ギャップ制御:位置のモデル圧延のための平均ギャップを制御するため。
- 傾斜制御:シートの平坦および偏差を調節する双方のギャップの傾斜を制御するため。
- 総転がり力制御:転がり力モデルの照査合計の転がり力に。
- 有効なギャップの制御モードでは双方のギャップに双方の転がり力に同じを保障するために転がり力の相違のコントローラーが活動化させる有効な転がり力制御モードの同じを、保障するために、ギャップの傾斜のコントローラーは活動化させる。平均ギャップ制御は現在価値を置くことおよび傾斜路の続くことによって異なるモデルの間のnonimpactスイッチを実現するデフォルトの制御モードである。
