商品の詳細:
|
| 名前: | 高速 AGC 逆転式冷回転機 電力を節約する | 材料: | ステンレス鋼のコイル 201,304 |
|---|---|---|---|
| 入れられた厚さ: | 1.5～3.0mm | 終了する厚さ: | 0.5-1.5mm |
| ストリップの幅: | 750mm | コイルの負荷: | 15T |
| ローリング速度: | 380M/MIN | 押し下げなさい: | 油圧AGC |
| 転がりプロセス: | 逆転性 | 転がりトルク: | 二重比率 |
| 反動の張力: | 二重比率 | 反動の心棒: | 610mm |
| 総力: | 2200KW | 年次生産: | 50000T |
| ハイライト: | 電気 を 節約 する 冷たい ローリング ミル,高速冷間圧延製造所,AGC リバーシブル・コールド・ローリング・ミル |
||
高速 AGC リバーシブル 冷回転機 201,304 ステンレス鋼コイルの電気節約
低コストで高品質の冷たいロールスチールストリップを製造できる必要があります 低コストで高品質の冷たいロールスチールストリップを製造できる必要がありますこれは高速で安定したローリングミルが必要ですローリングを節約し より多くの利益を得ることができます.
エネルギー節約 高生産性 リバーシブル・コールド・ラスリング・ミルは,以下のような理由から,冷冷ラスリング・ステール工場で競争力があります.
ここでは,不?? 鋼シート削減のための 850 4Hi リバーシブル冷回転工場を例として:
|
ミルンモーター |
リコールモーター | ミルンの減速機 | リコイラー減速機 | |
|
伝統的な |
2 × 800Kw Z-560-4 515/1200 440V |
2 × 800Kw Z-560-4 515/1200 440V |
I=9;V=305m/min 出力トルク:267KN.M |
マンドルΦ500×850 (I=6)3■V=299m/min) ストレージ:103.8KN |
|
高効率 省エネ |
2 × 500Kw Z4-500-42 400/1200 440V |
2 × 500Kw Z4-500-42 400/1200 440V |
I=14/9 V=196/305m/min 334.25/214.9KN.M; |
マンドルΦ650×850 I=14/9 V=175/272m/min ストレージ:185.7/119.4KN |
|
結論は 1) 新しいタイプの高効率のミルは,粗いローリングで25%のトルクと78.9%のストレスを増やし,トルクとストレスは速度増加で完全に十分です.薄いシートで0以下でより安定したロール.3mm 2) 省エネは明らかで,トランスフォーマーが800~900KVA小さくなります. |
||||
ローリングプロセス:
液体回転回転機→コイルロードカー→固体マンドル回転機→4hi ローリングミール (入力および出口プレスプレートを含む) -固体マンドル回転機 (電気制御,AGCシステム,水力,薄油システム)
構成

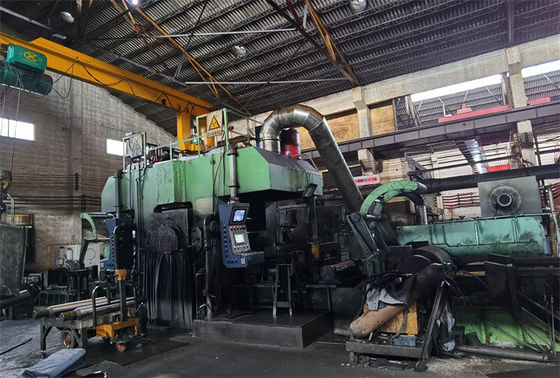

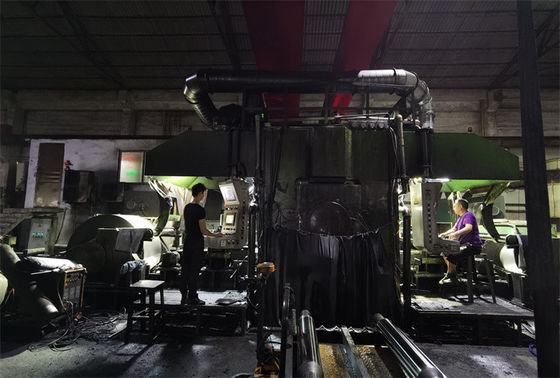

850 4Hi 高水力 AGC リバース 冷冷ロール ミル.
| 鋼コイルパラメータ | |
| 鋼のコイル材料 |
ステンレス鋼 |
| 入荷するSSコイルストライプ | 550~750mm × 1.5~3.0mm |
| 入荷するSSコイル | 610mm ID,2000mm OD,15T |
| 冷たくロールされた完成品のSSコイルストラップ | 550~750×0.25~1.5mm |
| リバース ローリング ミルのパラメータ | |
| ローリングミルの速度 | 最大 380m/min |
| ローリング力 | 最大 10000KN |
| リコール・テンション | 120KNまで |
| 作業ローラー 中間ローラースペック | フ165×850mm |
| バックロールスペック | フ730 x 800mm |
| メインモーター電源 | 650KW × 2 |
| リコールモーターの動力 | 650KW × 2 |
| 電動制御 | 水力 AGC,シメンス RA80 DCドライバ,PLC,X線厚み計システム |
| 流動状態 | ギアボックスの薄油潤滑,ベアリングシートの油ガス潤滑,水力ステーション,ロールプロセス冷却液システム |
| 自動ロール交換 | 自動ロール交換を実現するための液圧モーターとシリンダー駆動 |
