超高精度 リチウムイオン電池産業用 スライティングラインスライターマシン

超精密性 リチウムイオン電池産業用

超精密で超高速で薄いシート切断ラインは,私たちの会社の能力を示しています,速度最大300m / minまで,超精密は,切断ストライプは線形,小さなバブル,切断幅の許容量は0未満.05mm,厚さは,通常0.10mm以上であるにもかかわらず,0.05mmまで非常に薄いことができます. あなたの特定の要件を提供することを歓迎します,我々はあなたのために機械提案することができます.

キャラクター:

1. コイル貯蔵シール:シールにコイルを準備し,コイルカー (トロッリー) はコイルの下に来て,それを上げることができます.クレーンがコイルをコイルカーに直接置く場合,ヘッドクレーンの作業時間を短縮し,鋼のコイルが損傷することを避ける.
2. ローリングカー: 床型ローリングカーまたはピット型,効率的なローリングをアンコイルマンドルに確保します.

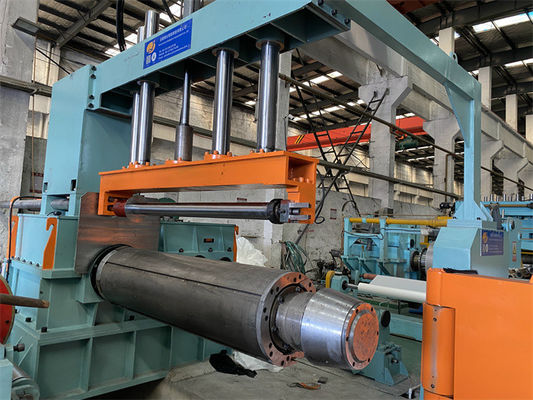

3. シングル・マンドル・アンコイル: 508mm のシームレス・マンドルに適した液圧拡張マンドルで,より大きなIDコイルをアンコイルするために追加のセグメントやゴム・ハッシュを設置できます.マンドル上の負荷は,異なる寸法金属コイルによって異なります.
4. コイルヘッド トラクションプレスアーム,ピラーショベルプレート:コイルヘッドを開けてピンチフィッダーに送るために互いに協力します.
5. ピンチフィーダー (移動型):スライディングでは,自動モードでスライターにコイルヘッドを前方に送る.スライターと同期して,連続的にストリップを蓄電ループに送る.
6. 1# 最初の蓄積器ループ:自動モーターチェーン上下のリフティングブリッジ,自動モードでスナップステージ中に薄いシートを通過させ,ピンチフィードと切断速度を同期するためにループの穴に鋼のトリップを蓄積穴の壁に電気を浴びて 反応する
7. プレスロールとサイドガイド ((移動型): 切り機の中心に横向および垂直方向に鋼条を導きます. サイドガイドを鋼条幅に自動的に調整します.

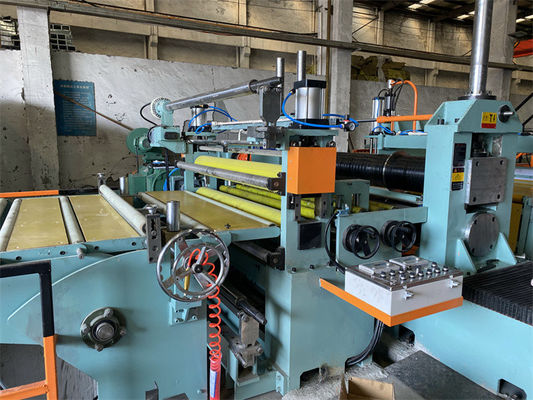

8. 切断器:並列のナイフシャフト2つ,移動可能な切断器スタンド1つ,固定した切断器スタンド1つ,スクリューダウンメカニズム,ACドライバーによって制御される駆動とトランスミッションを含む.
9. エッジスクラップコイラー:オフラインで分離された風スクラップ,スクラップはリラックスして穴に落ちます.
10. 2#蓄積器回路穴: 1#蓄積器回路穴と同じ構造で,同期切断速度と反発速度を保証し,スロットストライプは決してループに巻き込まれません.
11. 圧力と速度測定装置: 液体製の羊毛フェルトタイプとダブルロールタイプ 圧力の予備,回転前に線速度を測定するコード化
12. デフレクタロールとプリセパレーター:リコールする前に,鉄板を順番に分離し,リコールマンドルニッパー方向にガイドラインを設定します.
13. 上腕とリコールを分離する:シームレス・マンドル,良いリコールを確保するために,縁の違い ±0.05mm.
14. 電動制御システム: シメンス PLC 高速300m/minで切断ラインを制御する.

パラメーター:
