商品の詳細:
|
| 名前: | 正方形の長方形の鋼管の製造所機械 | 入力: | 低炭素鋼鉄の、低合金の鋼鉄ストリップ |
|---|---|---|---|
| 出力: | 80x80 - 200x200mmの正方形の管 | 速度の作成: | 10-50m/min |
| 土地面積: | 120m x 10m | HFの溶接工: | ソリッド ステート500KW |
| 切断: | はえは見た | 工具細工: | Cr12ローラー |
| 技術の形成: | 直接平方するため | ローラーシャフト: | 横の150mm |
| ハイライト: | 機械を作る50m/min ERWの管,10m/機械を作る分ERWの管,長方形の鋼管の製造所機械 |
||

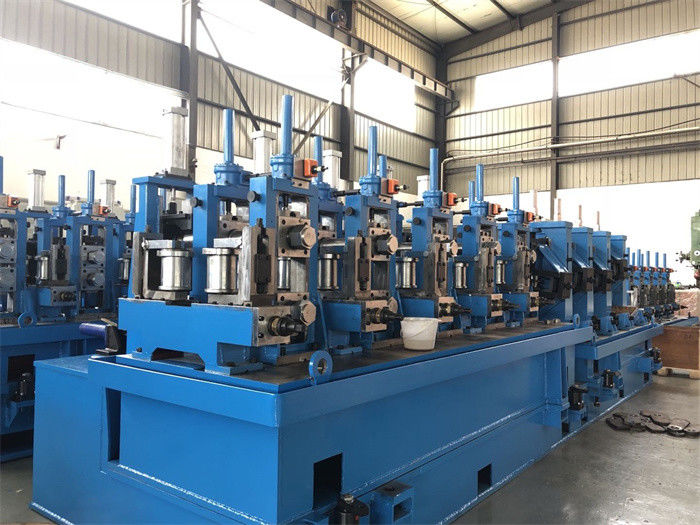

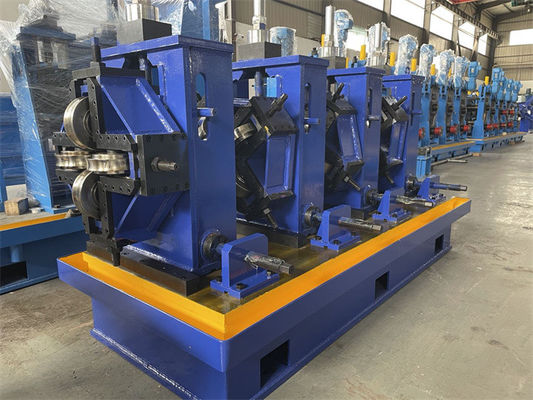

正方形の平方するべき直接長方形の鋼管の製造所機械
「直接」技術を形作ることを平方するため
直接鋼鉄ストリップを転がせば終了する管を得るためにSquare&の長方形、溶接および次にトルコ人への形態は先頭に立つ。結合されたローラーの1つの大ぞろいはすべての正方形を作ることができ、長方形の管は、経済的、実用的である。プロセスを形作るロールは自動的に1の組の結合されたローラーにつき調節される互いの間でプロフィールの1個のパッケージとして正方形か長方形の管を取る。
直接利点を平方するため:
正方形200x200の管の生産ライン:
| 構成 | 構成 | 変数 |
| Uncoiler | 油圧拡張、牽引ロール | 1.5- 6 x 320-800mm ID508、OD2000 15T |
| 送り装置、ストレートナをつまみなさい | 二重ピンチ ロール、5つのローラーのストレートナ | Φ183*900mmのピンチロール、ロールをまっすぐにするΦ120*900mm |
| せん断および溶接工 | 油圧せん断、二酸化炭素のガスは溶接を保護した | H13刃、6 x 800mmの4mins最高周期。 |
| 横の螺線形蓄積装置 | 入ることおよび受動に出て来ることをつまみなさい | 160m/min、90KWに与えるφ8m |
| 機械の形成 | 形作り、ひれパスの形成故障 | 7sets横のロール、2verticalロール160KW |
| 溶接し、冷却 | 継ぎ目ガイド、HFの溶接の圧縮の冷却する刻み目を取り除くこと | トルコ人の継ぎ目ガイド、500KWソリッド ステート溶接工、絞る5rolls 2pcsはの6mの冷却タンク摩擦をぎざぎざを付ける |
| サイズ分け機械 | トルコ人は先頭に立つ | 1つの縦ロール、4つの横のロールおよび4setsトルコ人は、160KW先頭に立つ |
| はえの切断は見た | 軌道製粉 | 二重刃NC制御、Inovance ACサーボ モーター65KW |
| 出力ロール テーブル | チェーン伝達 | 20m |
| 自動スタッカーおよび包装業者 | 任意 | |
| 総力 | 1200KW |
ERWの管は指定を機械で造る:
| モデル | 管のサイズ | HFの溶接工（KW） | モーター力（KW） | 速度（m/min） |
| Фmm X mm | ||||
| HG16 | Ф （7-20） X （0.2-0.5） | 60 | 22 | 80-140 |
| HG25 | Ф （8-32） X （0.35-1.3） | 100 | 45 | 70-130 |
| HG32 | Ф （15-50） X （0.6-2.0） | 150 | 110 | 60-120 |
| HG50 | Ф （20-63） X （0.8-2.5） | 200 | 160 | 50-100 |
| HG63 | Ф （20-76） X （0.8-3.0） | 250 | 200 | 30-90 |
| HG76 | Ф （25-80） X （1.2-4.0） | 300 | 110x2 | 30-80 |
| HG89 | Ф （32-102） X （1.5-4.5） | 300 | 132 x 2 | 30-80 |
| HG114 | Ф （38-127） X （1.5-4.5） | 300 | 160 x 2 | 30-70 |
| HG125 | Ф （50-165） X （2.0-5.0） | 400 | 185x2 | 20-60 |
| HG165 | Ф （76-165） X （2.0-6.0） | 600 | 200x2 | 15-50 |
管製造所の電気システムの構成
