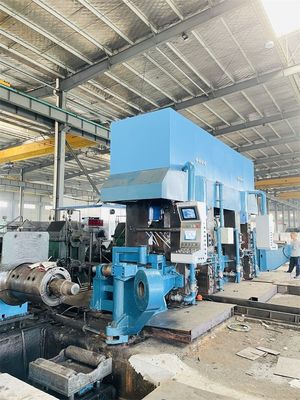

冷たい製造所のタンデムのリバーシブルの冷間圧延製造所機械を逆転させる4つの高い2つの頭部

4つの最高2頭部のタンデム リバーシブルの冷間圧延製造所機械

• リバーシブルの冷間圧延製造所に程度、より少ないスケールの生産、タンデム冷間圧延製造所と比較される生産性のより低いパーセントを減らすより少ない厚さのより低い投資、より少ないスペース、可変的な厚さおよび不利な点の利点がある。

• タンデム冷間圧延製造所に連続的な圧延、からの巻くことへ1つの方法の特性が伸びることあり、停止なしで働いて、顧客は大きいスケールの生産およびより高い生産性を得ることができる。
• 2つの頭部のタンデム製造所は可能ではないが、4つの頭部の冷たい製造所が十分に使用されて取られないが鋼鉄ストリップが長くそしてたくさんあるとき、厚さの減少は2つから4つのパスである、リバーシブルの冷たい製造所は2のための鋼鉄ストリップをあちらこちらに必要とするまたは3回、2つの頭部のタンデム リバーシブルの冷間圧延製造所はよりよい解決である。
• 投資は付加的な冷たい製造所のしか1つの頭部、性能である2つの頭部のタンデム圧延、3つまたは4つのパス1の逆の圧延、適用範囲が広い選択、より高い生産、より少ないパワー消費量、より少ない土地の職業である。
• 電気制御システムはハイテクな高精度、だけでなく、含んでいたり従来のタンデム冷間圧延システムを、また組み込む逆の冷間圧延の技術をであるが。

• 製造所ラインを逆転させる2つの頭部は高精度の機械工の設計を要求し、生産は、冷たい製造所の植物の製造の精密レベルを表す。

構成

1. 油圧AGCシステムは二段式コンピュータによって制御される。それにだけでなく、一定したロール ギャップ、一定した転がり力、厚さの前制御/監視の機能があるが、また張力AGCがある。
2. 主要な転がり製造所および左右のコイラーはSiemensの大ぞろいによって電子的に制御したdirect currentモーターを運転される。（混合され取付けられた構造）、SCRの電源
3. 転がり製造所に中間ロールの油圧圧力システムが、油圧ポンプ規則システム、側面押しの規則システム、肯定的で、否定的な曲がるロール、プロセス潤滑システムおよび装置の潤滑システムがある
4. 左右のコイラーは大きい張力固体ドラム、張力デジタル制御を採用する
5. 単位の工程の連結および欠陥警報はプログラム可能な論理のコントローラー（PLC）によって工程のオートメーションを実現するために制御される。
6. 転がり製造所に完全な油圧圧力がある。それに完全な打撃のフロー制御の制御機能が、偏差の調節制御、自動前もって積む制御、厚さの前制御AGC、厚さの監視AGC、張力/速度AGC、加速および減速AGCの補償制御、突飛性の補償および転がりプロセス データベース、データ表示および操作制御、製品品質の追跡機能、高速転がりデータ自動録音、自動報告書作成、欠陥警報および録音転がすために二番目にある。録音および他のプロセス管理機能。
7. プロセス パラメータおよび主装置変数の検出、表示および欠陥の警報システム
8. 乳剤の冷却装置および精密ろ過システムはプロセス潤滑のために使用される。
9. 積み過ぎの保護、ストリップの破損保護および緊急の駐車のような安全保護システムは圧延製造所に取付けられている。
10. 堅い歯の表面ヘリンボンは（等級5の正確さ）使用される連動になる左右のコイラーおよび主要な機械のために。SKFのたばこ、TIMKENは高速軸受のために使用され、哈爾濱/瓦房店市/ルオヤン軸受け工場は低速軸受のために使用される。
11. 単位は単位のプロセス制御生産を実現するために二段式計算機制御を採用する。単位に転がりスケジュールの計算、パスの配分、規則およびパラメータ最適化がある。実時間プロセス変数および主検出、表示および警報
12. 傾向があるくさびおよびステップによる転がりライン高度の速い調節
13. 仕事の速いロール変更転がすため中間ロール（約8分）を
14. 単位は速度を測定するためにエンコーダーを保っている間第2フロー制御を実現し、完成品の率を改善するために輸入されたレーザーvelocimeterを採用する
15. 単位の張力は輸入された張力計、閉ループ制御およびデジタル表示装置によって直接測定される
16. 高圧AGCシステム、曲がるロール システムおよび側面ロール システムの主要なコンポーネント輸入されたプロダクトを採用するため;低圧の油圧装置の部品国内輸入された技術によって作り出される有名なプロダクトを採用するため。
17. 単位の厚さはX線の厚さゲージによって中国製測定される、エンコーダーはドイツからのP+Fであり、近さスイッチはドイツから病人によってなされる。
18. 仕事ロールは剛性率を高め、側面の曲げを防ぐ側面ロール サポートによって放射状に置かれる。軸線は端サポート ドアによって置かれ、完成品のパスのオンライン ロール変更のために便利、ステンレス鋼の圧延の条件を満たすシリンダーによって制御される。
19. 軸受の軸受けを支持するためのオイル空気潤滑

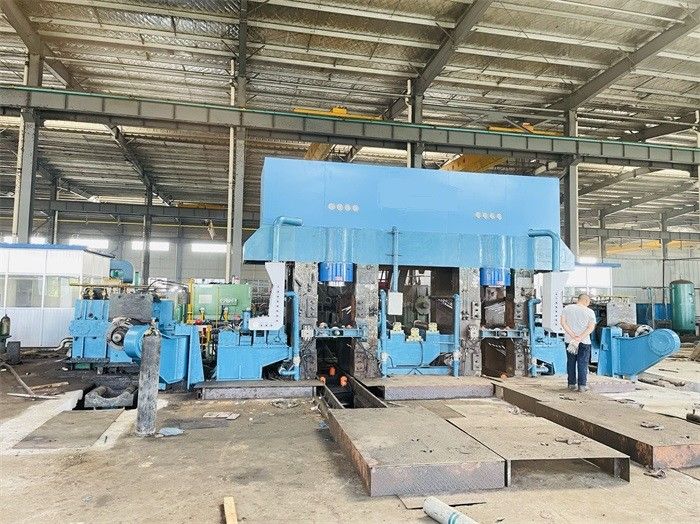

冷間圧延製造所を逆転させる550の2つの頭部AGC。
