150mpm自動コイルシート金属切断ライン

150mpm自動コイルシート金属切断ライン
Basic Properties
country of origin
武蔵,中国
Brand Name
Jinye
PRODUCT MODEL
150mpm (0.3-3) x 1600
Trading Properties
MOQ
1セット
Packing
4×40HC
period for dispatch
120-180days
payment method
L/C,T/T
Supply Capacity
1年ごとの10Sets

Product Details

ハイライト:

自動コイル金属切断ライン

,

150mpm メタル切断ライン

Prodcut Name: 自動コイルシート金属切断ライン
Sheet Coil Material: HRC,CRC,GI,Q235
Sheet Coil Width: 500~1600mm
Sheet Coil Thickness: 0.3-3mm
Slitting Speed: 150m / s
Coil I.D: 508mm、610mm
Coil O.D: 1800mm
Coil Weight: 20t
Number Of Slitting: 3mm 12スリット
Slitting Precision: +-0.10mm
Applicable Industries: エネルギーと鉱業,家庭用,ホテル,小売,農場,建設工事,衣料品店,レストラン,建材店,機械修理店,製造工場
Key Selling Points: 高精度,高生産性,低コスト,高速
After Sales Service: オンライン サポート、分野の取付け
After Warranty Service: ビデオ テクニカル サポート、オンライン サポート、フィールド整備
Line Dimensions: 長さ28m 幅8m
Total Power: 370kw
Product Brief
150mpm 自動コイルシート金属切断線 縦切断機械 0.3-3 X 1600 高精度ステンレスシート切断機は強い構造と非常に正確な製造があり,切断ラインは非常にスムーズに動きます. 標準的な炭素鋼に適合する 耐力 ≤270Mpa 張力 ≤465Mpa 優れた構造鋼の耐力 ≤350Mpa,拉伸力 600Mpaまで . 線で切れる鋼のコイルは,様々な状態である.熱巻き,冷巻き,加熱,異なる鋼級のプリペイント. 組成 と 特徴 1非常に強い脱コイルとコイル開きプレスローラーと剥皮器のショベルプレート,鋼筋ストライプを引っ張る時に鋼筋コーイルを安定して保持し,ストライプヘッドをピンチフィード機器に送...
Product Description

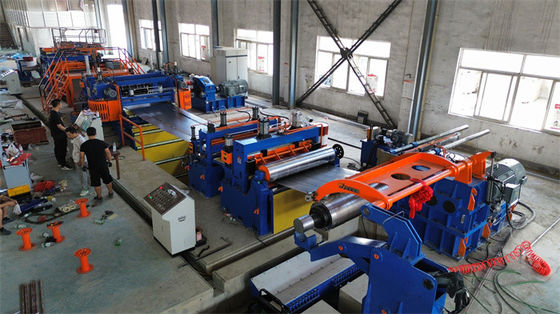

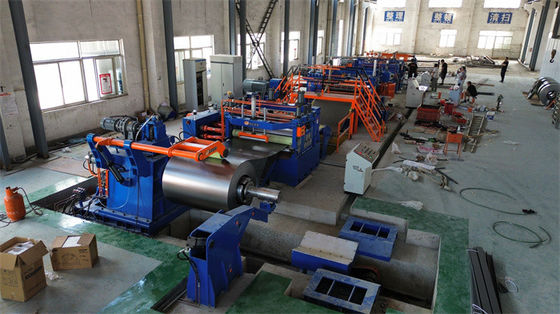

150mpm 自動コイルシート金属切断線 縦切断機械 0.3-3 X 1600



高精度ステンレスシート切断機は強い構造と非常に正確な製造があり,切断ラインは非常にスムーズに動きます.



標準的な炭素鋼に適合する 耐力 ≤270Mpa 張力 ≤465Mpa 優れた構造鋼の耐力 ≤350Mpa,拉伸力 600Mpaまで

.

線で切れる鋼のコイルは,様々な状態である.熱巻き,冷巻き,加熱,異なる鋼級のプリペイント.



組成 と 特徴

1非常に強い脱コイルとコイル開きプレスローラーと剥皮器のショベルプレート,鋼筋ストライプを引っ張る時に鋼筋コーイルを安定して保持し,ストライプヘッドをピンチフィード機器に送信します.

2切断器:切断器のスタンド,軸,ナイフは大きく強く

3すべてのトランスミッションロールはPUゴムで覆われています.

4蓄積器のピットループは 長くて 十分な深さで 鋼筋が蓄積するのを 保証します

5プレート型毛糸が固定可能な安定したストレスを提供します.

6.リコールにはポータルフレーム型オーバーアーム分離器があり,上から押す分離ストライプまで.

7切断速度が150m/minまで上がる

8切断ナイフはSKD11,H13Kなどで

9液圧システム,液圧シリンダー,バルブ,堅牢で耐久性



切断精度:

  • 切断幅の許容量:0.10mm;切断幅<300mm,厚さ <1.2mm,切断幅の許容量:0.05mm
  • スリット・キャンバー:300mmより広いストライプでは0.5mm/M,<300mmのストライプでは1.0mm/M. マザー・コイル・エッジから100mm以内のエッジ・ストライプは制限の対象ではない.
  • 切断:0.05mm,または,ナイフの適正な隙間と鋭いナイフの条件下で安定した速度で1mm以上の厚さのストライプの5%を超えない.
  • リコール 揺らぐ ±0.5mm (安定した速度で,速度変更はそれほど速くありません)
  • リコールターリフォーム: ±2.0mm (最大回転直径で)

レイアウトプロセス:

コイル準備のセール, コイルロードカー, プレスローラー付きシングルマンドルアンコーラー, コイルヘッドピラー, ピンチフィッダー& 5ローラープレレベル, シア,ピットループ1,サイドガイド, スリッター,スクラップウィンドル,ピット・ループ2ストレッサーとプリセパレーター,シールポストとデフレクターロール,上腕セパレーターを持つリコール,コイル放出車 (ターンスティール)



パラメーター:

切断線 0.3 -3 X 1600 150mpm パラメータ
鋼のコイルが来る ID508mm,610mm,OD1800mm,コイル重量20T
完成したベビーコイル ID508mm,OD1800mm,コイル重量20T最大
マザーコイル幅 500~1600mm
ベビーコイル幅 30mmから600mm
切断数 1mm × 30スリーツ; 3mm × 15スリーツ
メインモーター スリッター 132KW + リコール 160KW
切断ナイフ ID220 x OD340 x 20mm SKD11 HRC58-61
リコール・マンドル 縫い目のないマントル
選択可能 速速交換切断機 トルニスティルの卸荷
切断速度 0-120-150mpm調整可能
構成 シメンス PLC パカードライブ ビトリーバルブ
切断精度 裂け目の幅 ±0.1mm; カンバー ±0.1mm/m; 厚さの5%のバー; リコールハンプ<0.5mm
