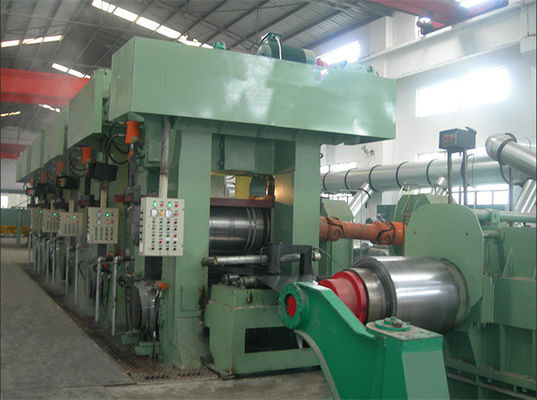

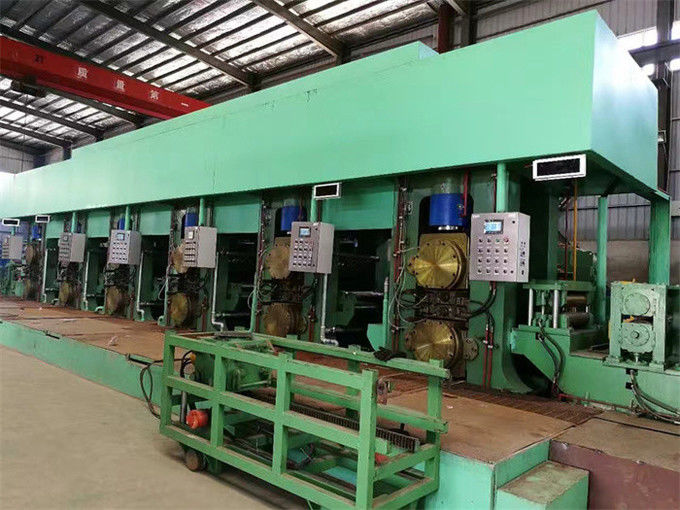

高速4Hi 6Hi 6はタンデム冷たい製造所の行を立てる750

高速4Hi 6Hi 6はタンデム冷たい製造所の行を立てる750

構成

1. 油圧拡張のuncoiler
2. 油圧せん断、溶接のテーブル
3. 横の螺線形蓄積装置
4. テーブルを処理する記入項目（張力ロールを含みなさい）
5. 4hi 6hiの製造所、1#-2#-3#-4#-5#-6#
6. 装置（6sets）を変える油圧バックアップ ローラー
7. 仕事のローラーの変更装置（2sets）
8. 出力処理のテーブル（油圧せん断）
9. 車を排出するコイル
10. 正常な圧力油圧装置
11. AGCの油圧装置1Set
12. オイルガスの注油システム1Set
13. 場所1Setに油を差す薄いオイル
14. 場所に油を差すことを処理しなさい（顧客は準備する）
15. 電気制御システム1Set
16. 厚さゲージ システム、2sets

流れ:

Uncoiler→Shearの車の荷を下すテーブルの（せん断を含みなさい） →recoiler→Coilを処理する溶接のtable→Horizontal螺線形のaccumulator→entry処理のテーブル（張力ロールを含みなさい） →1# 4hi mill→2# mill→3# mill→4# mill→5# mill→6#の製造所の→の出口

変数:

油圧AGCシステム:

• 電気流体式のサーボ弁:609施設、ステンレス鋼のオイル タンクおよび管。
• ポンプ、タンク、クーラー、フィルター、エネルギー蓄積装置、ヒーター、弁のグループ、変位センサー、圧力センサー、AGCソフトウェアおよびコンピュータ キャビネット、等含みなさい。
• システム圧力:31.5MPa
• 仕事pressure≤18-21MPaのstepless調節可能
• 最高の押し下げる速度
• 46#反身に着けている油圧オイル
• システムのオイルの清浄:NAS7
• oiの温度:45±10℃
• パイプラインのオイルのろ過の清浄:10um
• サーボ弁の前のオイルのろ過の清浄:3um
• 帰りオイルのろ過の清浄:10μm
• 冷水の消費:11m3/h
• 循環の冷水の圧力:0.4Mpa
• 電気ストーブ:3×2kW

電気制御システム:

• Siemens 6RA80 2橋4象限儀のシステム、Siemens PLCのプログラミングの応答制御を調節する弱い磁石の速度。
• 光ケーブルかprofibusケーブルは結合していて張力がコミュニケーションを、実現するためにモジュールを接続する。
• 増加する巻く直径との一定した巻く張力および張力を追跡するため。
• 1枚の主要な窓ガラス、2つの操作盤、1#製造所の片持梁パネル、現在と、速度、張力表示。
• 制御システムはプログラマブル コントローラ、タッチ画面、ポンプ、アクチュエーター、信号の制御ループで機械変数、走行状態そして障害分析を、圧力と、結合する位置センサー示すために点検、等を、含んでいる。
• 欠陥は、警報照明出て来、思い出すことを鳴って5mins後で異常な信号は出て来、
