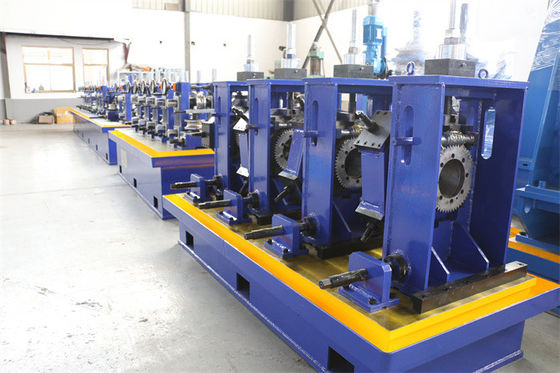

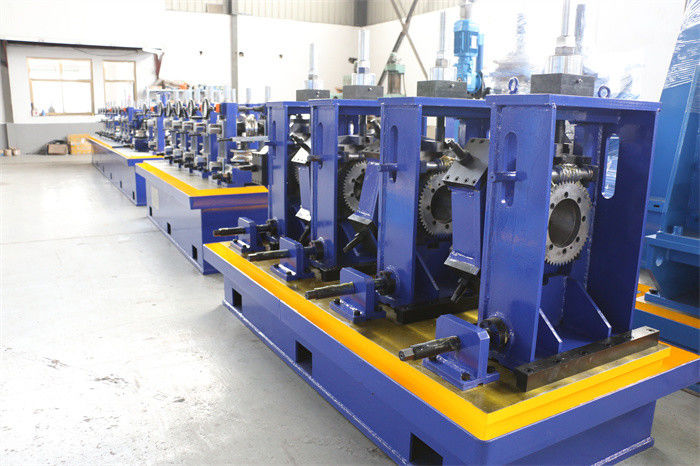

トルコ人による正方形の長方形の鋼管の製造所機械は円形から平方するために先頭に立つ

トルコ人による正方形の長方形の鋼管の製造所機械は円形から平方するために先頭に立つ
トルコ人による正方形の長方形の鋼管の製造所機械は円形から平方するために先頭に立つ トルコ人による正方形の長方形の鋼管の製造所機械は円形から平方するために先頭に立つ

大画像 :  トルコ人による正方形の長方形の鋼管の製造所機械は円形から平方するために先頭に立つ

商品の詳細:
起源の場所: ウーシー、中国
ブランド名: Jinye
モデル番号: 正方形100 x 100
お支払配送条件:
最小注文数量: 1SET
パッケージの詳細: 3×40HC
受渡し時間: 100-150日
支払条件: T/T

トルコ人による正方形の長方形の鋼管の製造所機械は円形から平方するために先頭に立つ

説明
名前: 正方形の長方形の鋼管の製造所機械 入力: 低炭素の、低合金の鋼鉄ストリップ
出力: 30 x 30 - 200x200mmの正方形の管 速度の作成: 30-80m/min
土地面積: 65m x 7m HFの溶接工: ソリッド ステート300KW
切断: 熱くか冷たい鋸 工具細工: Cr12ローラー
技術の形成: 平方するべき円形からのトルコ人の頭部 ローラーシャフト: 横の80mm
ハイライト:

方形直角パイプミール機

円形からの正方形へのトルコ人の頭部による正方形の長方形の鋼管の製造所機械



鋼管が広く利用された構造スチールの管、正方形の長方形の管の技術である正方形の長方形は次のとおりである場合もある:

  • 横の形成ローラーによって平方するか、または長方形円形から
  • トルコ人の頭部によって平方するか、または長方形円形から
  • 直接形態の正方形の長方形の管。

「直接」技術を形作ることを平方するため

直接鋼鉄ストリップを転がせば終了する管を得るためにSquare&の長方形、溶接および次にトルコ人への形態は先頭に立つ。結合されたローラーの1つの大ぞろいはすべての正方形を作ることができ、長方形の管は、経済的、実用的である。プロセスを形作るロールは自動的に1の組の結合されたローラーにつき調節される互いの間でプロフィールの1個のパッケージとして正方形か長方形の管を取る。



トルコ人の頭部によって管を平方する円形から

それからトルコ人の頭部によって正方形に円形の管を、間変更の円形の仕事大きさで分類するに円形の管および高周波溶接を、するために形作るロールによる鋼鉄ストリップから。

トルコ人の利点はである1組のローラー調節することができる正方形のすべてのサイズ、ローラーの費用を救う長方形の管に適するために先頭に立つ。

トルコ人の頭部の構造はそう強制された形成ではない、形成を平方する円形はより柔らかく、こうして管の形はより美しい。



正方形100 x 100の管の生産ライン:


構成 構成 変数
Uncoiler 1つのヘッド油圧拡張 1.0- 3.0 x 100-400mm ID508、OD1800mm、6T
せん断および溶接工 自動油圧せん断、アルゴナーク溶接 H13刃、3.0 x 400mm16~250A

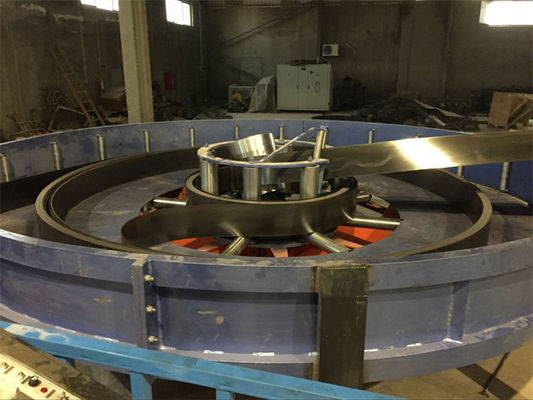

横の螺線形蓄積装置 螺線形の男の子に与えるピンチはボディおよび受動に出て来ることの鋼鉄ストリップを集める 5mの直径、50KW、与える200m/min
機械の形成 形作り、ひれパスの形成故障 7sets横のロール、8verticalロール132KW
溶接し、冷却 継ぎ目ガイド、HFの溶接の圧縮の、(溶接の継ぎ目の亜鉛スプレー)冷却する刻み目を取り除くこと トルコ人の継ぎ目ガイド、300KWソリッド ステート溶接工、絞る3rolls 2pcsはの4mの冷却タンク摩擦をぎざぎざを付ける
サイズ分け機械 横の、縦のローラーおよび線形調節 4つの縦ロール、4つの横のロールおよび4setsトルコ人の頭部
はえの切断は見た 冷たい切断、任意熱い摩擦 Φ38~Φ127mm X 10m、OD700mm×ID90mm× 4.0mmは鋸歯、60KWを
出力ロール テーブル 単一の側面はなくなる 12m
総力   650KW

ERWの管は指定を機械で造る:

モデル 管のサイズ HFの溶接工(KW) モーター力(KW) 速度(m/min)
Фmm X mm
HG16 Ф (7-20) X (0.2-0.5) 60 22 80-140
HG25 Ф (8-32) X (0.35-1.3) 100 45 70-130
HG32 Ф (15-50) X (0.6-2.0) 150 110 60-120
HG50 Ф (20-63) X (0.8-2.5) 200 160 50-100
HG63 Ф (20-76) X (0.8-3.0) 250 200 30-90
HG76 Ф (25-80) X (1.2-4.0) 300 110x2 30-80
HG89 Ф (32-102) X (1.5-4.5) 300 132 x 2 30-80
HG114 Ф (38-127) X (1.5-4.5) 300 160 x 2 30-70
HG125 Ф (50-165) X (2.0-5.0) 400 185x2 20-60
HG165 Ф (76-165) X (2.0-6.0) 600 200x2 15-50



管製造所の電気システムの構成

  • Parker DCの運転者によって制御されるDCモーターによって形作り、大きさで分類する1.Pipe
  • 2.高周波溶接装置は保定でなされる
  • 3.Flyingは制御システムContorであることを見た
  • uncoilerおよび蓄積装置のための4.Oneオペレータ・コンソール

トルコ人による正方形の長方形の鋼管の製造所機械は円形から平方するために先頭に立つ 0

トルコ人による正方形の長方形の鋼管の製造所機械は円形から平方するために先頭に立つ 1
