カスタマイズされるラインを切り開くライン機械高速薄板金のコイルを切り開く

カスタマイズされるラインを切り開く高速薄板金のコイル

高速切り開くライン平均の回線速度120m/min、about10minutesに通し、荷を下して負荷の有効なダウンタイムと200m/minまで、最高150m/minは、150m/minのそれで例えば0.3mm x 1250mmの15T鋼鉄コイルを取る35minutes、総45minutes、各8hour 10coils 150Tを切り開いた。

各単位の特性:

1. サドルを貯えるコイル:1つのコイル、コイルの下に来られるコイル・カーおよびクレーンがコイル・カーに直接コイルを置いたら天井クレーンの作業時間を減らし、傷つく鋼鉄コイルを避けるそれを持ち上げるためサドルに置かれる。
2. コイルの負荷車:床のタイプかピットのタイプ、負荷コイルはに心棒を伸ばす。

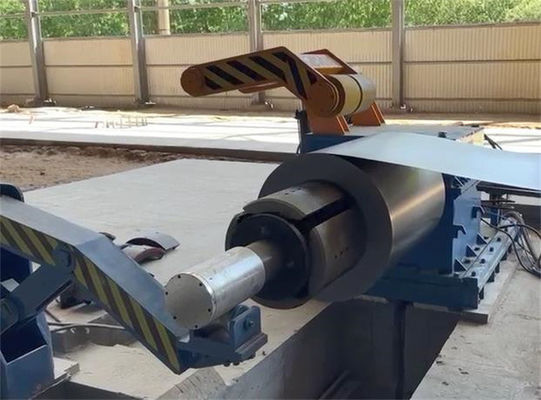

3. Uncoiler:単一の心棒片持梁かシャフトはサポート、508mmのために適切な油圧拡張の心棒で終わりuncoilerより大きいIDのコイルに付加的な区分かゴム製袖を取付けることができる。心棒の負荷は異なった次元のコイルと変わる。
4. コイルのヘッド出版物のローラー、版をシャベルで掘る皮むき器:coillをピンチ送り装置に先頭に立ち、送るために開けるために互いに協力しなさい。
5. 送り装置およびprelevelerをつまみなさい:段階に通すことでスリッターにコイルの頭部を、絶えず蓄積装置に薄板金を送るスリッターと同期自動モードで先に送りなさい。
6. 地面の1#第1蓄積装置のループ:シートのパスを段階に、ピットの自動モードで許可する、速度に輪にを制御するためにピットの壁の電気センサーによって与え、切り開くことを、合わせるために鋼鉄旅行を集める橋として油圧はためく版通すことで。
7. 出版物のローラーおよび側面ガイド:水平ににそして縦にスリッターの中心の鋼鉄ストリップを導きなさい。

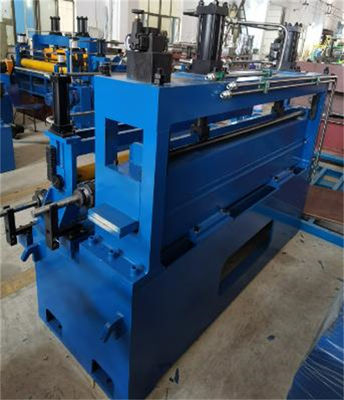

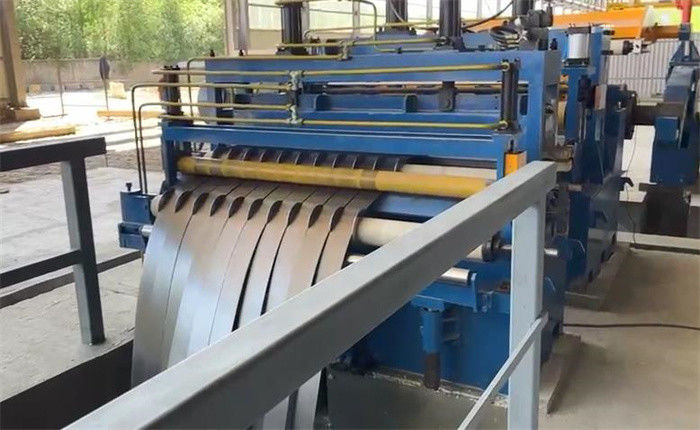

8. 主要な機械、スリッター:DC/AC運転者、オペレータによって制御終了するストリップのサイズに従って二重シャフトにナイフそしてスペーサを取付けるために組のメカニズムの下の平行シャフト、1つの移動可能なスリッター立場、1の固定スリッター立場、ねじ、ドライブおよび伝送を含みなさい。
9. 端のスクラップの巻取り機:張力を巻く端のスクラップを制御される頻度コンバーターによって終わらせなさい。
10.  2#蓄積装置のループ ピット:1#蓄積装置ピットが付いている同じ構造は、切り開き、反動の同期速度を保証するために、ループで切り開かれたストリップ決して紛糾しない。
11. 張力および速度の測定の単位:油圧ウールは反動する前に測定の回線速度符号化するタイプかローラーのタイプ反動の張力準備を感じた。
12. ディフレクターのローラーおよび前に分離器:、順序およびガイドのストリップの方向の別の鋼鉄ストリップ ニッパー心棒の反動する反動する前。
13. overarm分離およびrecoiler:継ぎ目が無いですか開いた区分の心棒は、よい反動を、より大きくなる反動のコイルと巻くこぶ≤0.5mm確かめるためにの端の相違±0.10mm、overarm分離器水力で動いている。
14. 電気制御システム:高速で働く切り開くラインを制御するSiemens PLC。
15. 油圧場所およびパイプライン:Siemens ACポンプ モーター、Yukenの可変的なピストン・ポンプおよび継ぎ目が無いオイル管。

変数:

レイアウト:
