商品の詳細:
|
| 製品名: | シートのコイルのスリッター | シートコイル材料: | 高炭素 AISI 1050、1075、1095 |
|---|---|---|---|
| シートの幅: | 50mmから1500mm | シート厚さ: | 0.3-3mm |
| コイル内径: | 508mm、610mm | コイル外径: | 2000mm |
| 最大コイル重量: | 30t | 速度を切り開くこと: | 80mpm |
| 切り開くことの数: | 1mm × 30スリーツ 3mm × 8スリーツ | スリット精度: | +-0.12mm |
| 適用される産業: | エネルギーと鉱業,家庭用,ホテル,小売,農場,建設工事,衣料品店,レストラン,建材店,機械修理店,製造工場 | 主要 な 売り物: | 高精度,高生産性,低コスト,高速 |
| 販売後サービス: | オンライン サポート、分野の取付け | 保証後のサービス: | ビデオ テクニカル サポート、オンライン サポート、フィールド整備 |
| ハイライト: | 頑丈な鋼鉄切り開くライン機械,80mpm鋼鉄切り開くライン機械,高い抗張シートのコイルのスリッター |
||
高張力コイルシートのための重用鋼切断ラインマシン
高炭素鋼のコイルは,高張力鋼で,非常に硬くて高弾性で,道具,ナイフ,スプリングなどを作るのに使用されます.鋼級:鋼級:ASTM1050.1075,1080,1085,1090,1095,C67S 張力強度 750Mpa-1000Mpa の範囲
高強度鉄板は高品質の鉄板で,高品質の切断が必要です.
我々は,上海と鈴鹿の国内顧客と,アメリカ合衆国の外国顧客に高強度鋼コイル切断機械を製造し供給しています.
熱巻きコイル切断ラインの顧客要求と,どのコンフィギュレーションの機械が市場に適しているかをよく知っています.世界中に顧客に数百セットのHR切断マシンを供給しましたお問い合わせを歓迎します
組成 と 特徴

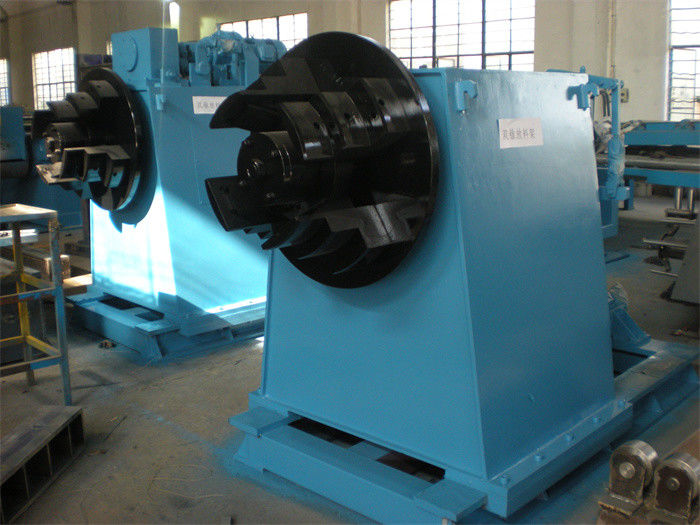

1. 非常に強い脱コイルとコイル開きプレスロールと剥皮器のショベルプレート,鋼筋ストライプを引っ張る時に鋼筋ローリングを安定的に保持し,ストライプヘッドをピンチフィード機器に送信します.

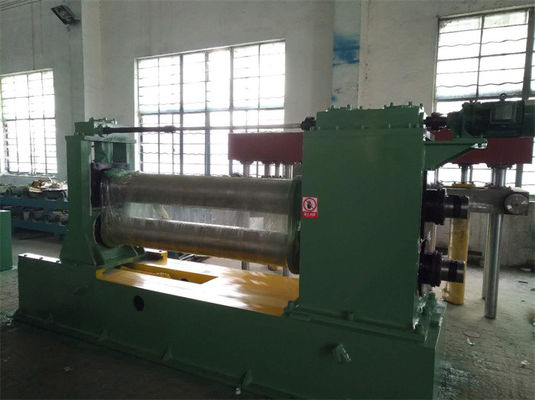

2切断器:切断器のスタンド,シャフト,ナイフは通常の切断器よりも大きく強く,モーターの駆動力は通常のモデル切断器よりも約50%高い.
3. エッジスクラップウインダーは,トルク型ストレスを採用し,より強く効率的です.
4蓄積器のピットループは 長くて 十分な深さで 鋼筋が蓄積するのを 保証します

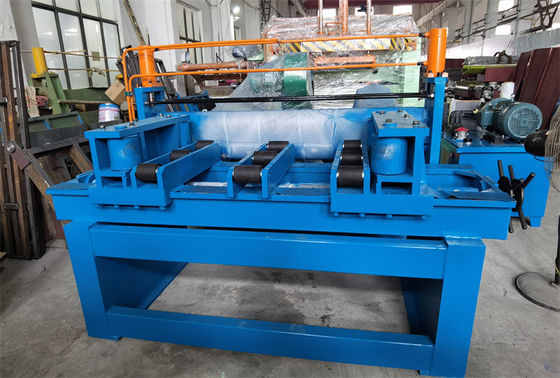

5圧縮装置は,ローラーと羊毛フィルトの両方を備えており,反発のために調整可能な安定した圧力を供給します.
6.リコールにはポータルフレーム型オーバーアーム分離器があり,上から押す分離ストライプまで.
7切断速度は通常 80m/min に制限されています.
8切断ナイフは,硬鋼切断に適した特殊材料になります.

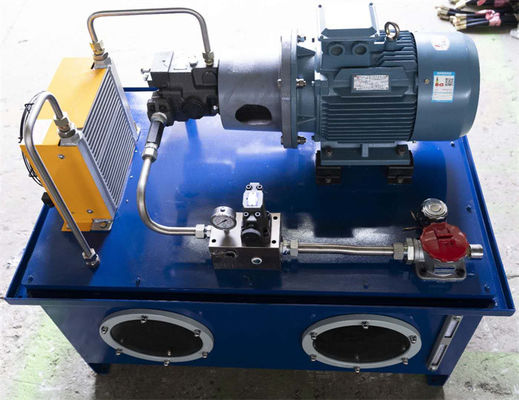

9液圧シリンダーやバルブなどの液圧システムは 頑丈で耐久性のあるものでなければならない.
レイアウトプロセス:
コイルを準備するセール, コイルをロードする車,プレスロール付きのアンコイラー, コイルヘッドピラー, ピンチフィッダー& 5 ロールプレレベル, シア,ピットループ1,サイドガイド, スリッター,スクラップウィンドル,ピットループ2,ストレッサーとプリセパレーターシェア・ポスト・デフレクタ・ロール・リコール・カー・オーバー・アーム・セパレーター
パラメーター:
| 切断線 (0.2-3.0) x 1550 80mpm | パラメータ |
| 鋼のコイルが来る | ID508mm,610mm,OD2000mm,コイル重量30T |
| 完成したベビーコイル | ID508mm,OD2000mm,コイル重量最大30T |
| マザーコイル幅 | 500〜1550mm |
| ベビーコイル幅 | 50mmから1500mm |
| 切断数 | 1mm × 30スリーツ 3mm × 8スリーツ |
| メインモーター | スリッター 132KW + リコール 160KW |
| 切断ナイフ | ID250 x OD380 x 20mm SLD,HRC60-61 試料を表示する |
| リコール・マンドル | 508mm マンドル |
| 選択可能 | 速速交換切断機 トルニスティルの卸荷 |
| 切断速度 | 0-80mpm 調節可能 |
| 構成 | シメンス PLC パカードライブR レックスロスバルブ |
| 切断精度 | 裂け目の幅 ±0.10mm; カンバー ±0.1mm/m; 厚さの5%のバー; リコールハンプ<0.5mm |
構成:
| 部分 | 材料,加工,ブランド |
| 軸,軸,ロール | 40Cr,HB250-275,HRC55-58 |
| スリッター・アバー | 42CrMo鍛造,HB280-300,表面中周波性テンパー HRC50-55,硬クロムコーティング,表面磨き |
| フレーム,ベース | Q235-A,Q345 鋼板の溶接,アニール処理 |
| ギアボックスのボディ | Q345 プレートの溶接,熱処理,砂吹き,プライマーの塗装 |
| 歯車: | 40Cr鍛造鋼 HB240-255,歯の表面硬化,歯磨き |
| 解巻器,再巻器のセグメント | 45# 鋳鋼,テンパー,硬クロム塗装,磨き |
| 水力ポンプ | Yuken ピッション変数ポンプ |
| PLC | シメンス S200 |
| ローヤリング | HRB,ZWZ,SKF |
| パネウマ部品 | 航空攻撃,SMC |
