商品の詳細:
|
| 材料: | CR、GIコイルシート | コイル幅: | 400-1600 |
|---|---|---|---|
| コイル厚: | 0.3-3.2 | コイルの重量: | 25t |
| コイルID、OD: | 508mm、2000mm | スリット数: | 3mm x 12 ストリップ |
| スリット速度: | 0～200m/分 | ダブルスリッター: | 素早い変化 |
| コイルのアンロード: | 改札口 | 土地面積: | 25m×13m |
| 総力: | 380KW | リコイルマンドレル: | 508 |
| ハイライト: | ラインを切り開く200mpm精密,ラインを切り開く3x1600精密,ライン機械を切り開く鋼鉄コイル |
||

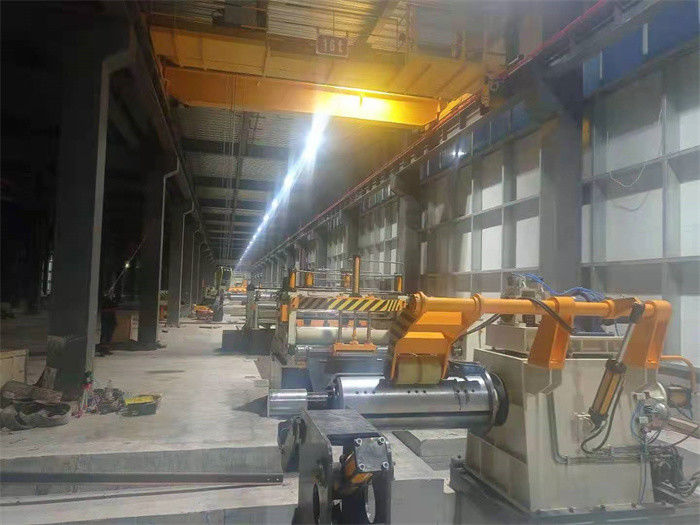

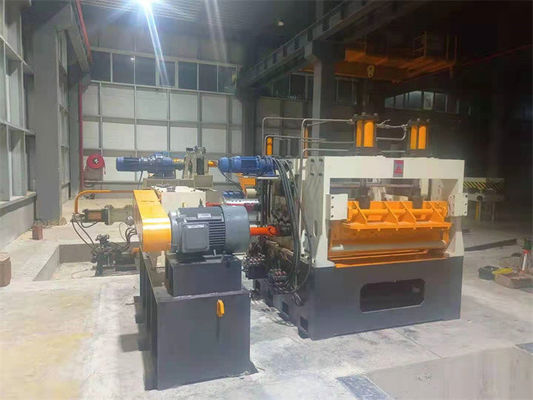

行200mpmを切り開く3 x 1600極度の高速高速度鋼のコイル
進む私達の新型は多くの部品でラインを切り開いて改良し、より高い速度、安定性および精密を与える。
1.単一の心棒のdecoiler:容易に中心線のコイルを調節するために中心になる操作盤の出版物1ボタン。
部分的なコイルが切り開かれれば、残りのコイル シートはuncoilerに戻ることができる
2.Pinchローラーはピンチ供給のほかの偏向ガイドの役割を担う
3.Sideガイドの単位:2つのローラーに1つを加えなさい、鋼鉄ストリップが渡るように平らに気学的に上部のローラーを押し下げなさい。
4.Slitter:
5. スクラップの巻取り機:顧客がほしいように縦に巻くか、または横の巻上げ
6.前に分離およびテンショナー:すべての分離シャフトは同じ容易に分解され、取付けられていてであり。
張力準備は可変的なピストン・ポンプの油圧装置、上の2つの水圧シリンダ与えるバランス圧力をである。
7.ポストのせん断およびディフレクターのローラー:ポストのせん断はrecoilerでパッキングをもっと簡単にする不規則なストリップの尾を断ち切った。
ディフレクターのローラー トラックのエンコーダー タッチ画面の切り開く長さそしてショー。
8.Hydraulic配管はクランプ ロックのタイプ、固体構造および取付け、分解すること容易採用する。
機械の作成の私達の原則:
1のそれぞれスリッターはカスタマイズされる
2はラインを切り開くことの各一部分を改善し続ける
操作の3考慮の便利
4全切り開くラインの順調順調保障しなさい
5の安全ノートは印が付いている。
変数:
| 原料 | 完成品 | 用具 | 力 | 容量 |
| 母コイル | 赤ん坊のコイル | |||
| ID 508mm | ID 508mm | ディスク ナイフ ID220 X OD330 X 10mm |
スリッター 132KW |
速度 0-200m/min |
| OD 2000mm | OD 2000mm | ナイフのスペーサ ID220x OD260 |
recoiler 160KW | 精密 +/-0.10mm |
| 重量25T | 重量25T | 分離器 ID85 X OD180mm |
合計 380KW |
キャンパー 0.5mm/m |
| 厚さ 0.3-3mm |
1mm x 30slits、3mm x 12slitsを除去する | 張力パッド 1350 x 400mm |
こぶ: |
|
| 幅 300-1600mm |
幅 20-600mm |
ナイロン スペーサ: ID85 X OD100mm |
構成および変数:
| いいえ。 | 構成 | 変数 |
| 1 | 供給のコイル・カー | 25T |
| 2 | 二重心棒のuncoiler | Φ508 mmの25T負荷 |
| 3 | ピンチ送り装置および5つのローラーの平等主義 | Φ160 mm、30KW |
| 4 | 油圧せん断 | 3 x 1600 |
| 5 | ピット蓄積装置1 | 3000mmの長さ |
| 6 | 側面ガイドおよびPresのローラー | 広い300-1600mm |
| 7 |
スリッター |
Φ220mm、132KW +4KW X 3 |
| 8 | 端のスクラップの巻取り機およびストリップの尾は押す | 7.5KW X 2 |
| 9 | ピット蓄積装置2 | 4000mmの長さ |
| 10 | Pre-separator、テンショナー、バランスをとるローラー |
二度分かれて、ウールは張力を感じた |
| 11 | ReCoiler （ディスク、補助機関車の分離と） | Φ508mm、160KWの25T負荷 |
| 12 | 車を排出するコイル | 25T |
| 13 | 油圧装置 | Rexroth弁、Yukenポンプ |
| 14 | 電気で制御システム | Parker DCドライブ、Siemens PLCおよびタッチ画面 |
