3mmの下の長さライン機械ライト ゲージへの高速高速度鋼のシート・カット

長さライン ライト ゲージへの高速高速度鋼のシート・カット

長さラインへの軽いゲージの鋼板の切口は植物を作る金属板で普及した高速高精度である。

0.3からの3.0mmの厚さへの鋼鉄コイルのために、長さプロセスへの通常冷間圧延された鋼鉄、電流を通された鋼鉄、pre-painted鋼鉄、伸びること、水平になることおよび切断は高速を要求する:

1/ 速い切断速度:

切れる速い停止ではシートはある特定の長さおよび速いカット シートにスピードをあげ、

2/ 速い連続した速度

 シートは切られ、積み重なることできるだけ速く動く。

速い停止せん断は加速である特定のひとときを、連続した長さ構成される、全速力カバーし、時間、シート長さおよび平均速度を切る減速は、決定される各シートの作成の平均速度を、ずっと仮定する。

構成

• サドル、店を貯える1.Coil少数のコイル
• 2.Coilローディング車。uncoilerにコイルの荷を下しなさい
• 3.Single心棒のuncoiler:標準的なФ508mmのための油圧拡張の心棒。
• 4.Coil頭部の揺れ止めのローラー、版をシャベルで掘る皮むき器:coillの頭部を開け、頭部をピンチ送り装置に送るため

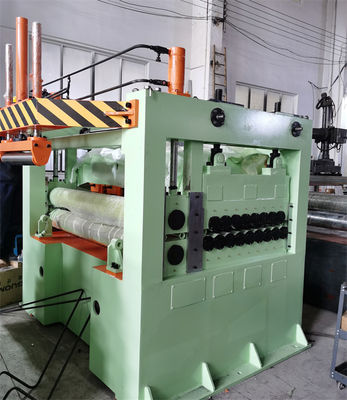

• 5.2+17ローラーの平等主義:4Hiか6Hiは、背部張力平等主義とuncoiler間で有利である。
• 6.Pit蓄積装置:通ることで段階の動揺橋は自動連続した段階でコイル シートのパスを、可能にするためにピットを集めるピットのシートを覆う。
• 7. サーボ長さの薄板になる測定（およびフィルム）:PUによって（組のサーボ モーターおよびコントローラーによって操作されるピンチ ローラーまたは2+5+2のローラーの構造）、測定するサーボ長さはフィルムの薄板になることのためのピンチ ローラーに塗った

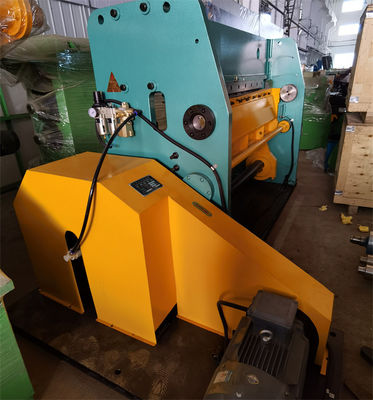

• 8.Pneumatic速い停止せん断:持ち上げるべきからのクランク シャフトの切断刃vの形を下げるため。
•    上部の刃とより低い刃間のギャップは容易に調節される。
• 9.Beltコンベヤー:スタッカーに終了するシートを運びなさい
• 10.Stacker:負荷5Tの積み重ね。
• 11.Sheets車:シートを渡し、そして詰まる。2台の車は、1働くおよび待っている他ある場合もある。
• 12.Hydraulicシステム:7.5KW歯車ポンプは12Mpa圧力を提供する。
• 13.Electric制御システム:完全で、安全な機能の1つの電気キャビネットそして2つの操作盤（伸び、水平になることのためのサーボ測定のための1コンソール、PLC、HMIおよび積み重ね、1）

変数:

レイアウト プロセス:

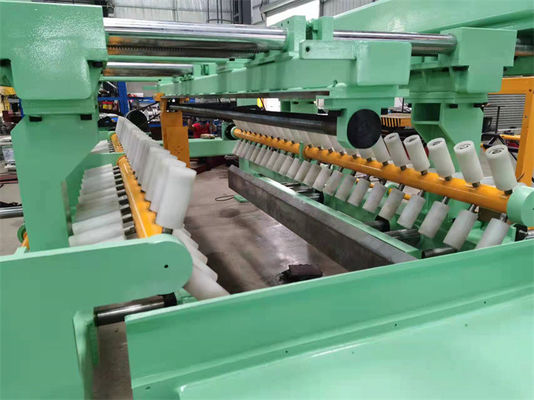

写真:
