商品の詳細:
|
| 名前: | GI GLの鋼鉄コイルは長さラインに切れた | 材料: | 電流を通されたGalvalumeの鋼板 |
|---|---|---|---|
| 板厚: | 0.25-2mm | シート幅: | 300～1250mm |
| シートの長さ: | 500-3000mm | 速度の切断: | 28pcs/min X 2m |
| コイルID: | 508mm | コイルの重量: | 15T |
| 長さの許容: | ±0.5mm | 平坦度: | 1.0mm/m2 |
| 総力: | 120KW | 土地面積: | 22m×8m |
| ハイライト: | 長さ機械へのGLの金属の切口,長さラインへの電流を通されたコイルの切口,Galvalumeの鋼板は長さラインに切れた |
||

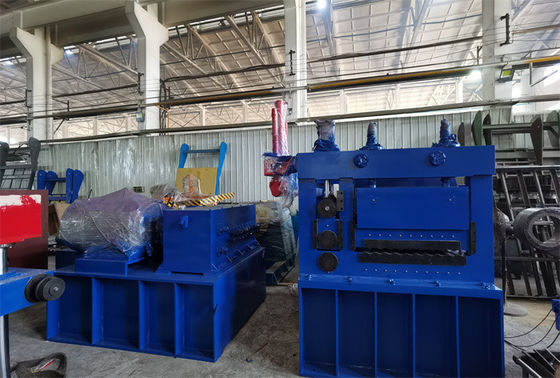

GI GLの鋼鉄コイルは電流を通されたGalvalumeの鋼板のための長さラインに切れた
亜鉛に電流を通せば電気めっきする熱いすくいの鋼板のalu亜鉛は反腐食からのシートの生命を延長できる。電流を通された鋼鉄コイル シートは目的に達する平らなシート、作るために切断が長さに高精度であるように要求する長さに切れることを来る:
電流を通されたシートの等級および強さ:
| DX51/DX52/DX53 /DX54 | YS:100-300Mpa |
| DX51D+Z/DX52D+Z/DC51D+ZF/DC52D+AZ | TS:250-600Mpa |
| S350GD+Z/HX340LAD+ZF/HC340/590DPD+Z高いYSのTSはシートに電流を通した |
構成:
| Sr。 | 部品 | ブランド |
| 1 | S7-1500 PLC、HMI | Siemens |
| 2 | ACモーター | Siemens Beide |
| 3 | ACコンバーター | Siemens |
| 4 | 油圧弁およびポンプ | Yuken、日本 |
| 5 | 空気弁およびシリンダー | Festo |
| 6 | サーボ モーターおよびコントローラー | YASKAWA |
| 7 | 軸受け | SKF |
| 8 | 電気部品 | シュナイダー |
変数:
| 長さへの高速軽いゲージの切口 | 変数 |
| 電流を通されたコイル シートの厚さ（mm） | 0.25-2.0mm、0.3 -3.0mm、0.4-4.0mm |
| GIのコイル シートの幅（mm） | 1000mm、1250mm、1600mm |
| 伸びる負荷（T） | 15T、20T |
| 回線速度（mpm） | 80m/min、25pcs/min X 2m |
| 切る正確さ（mm）を |
長さが±0.5mm /m |
| 精密を水平にすること | ≤±1.0mm/m2 |
| ぎざぎざの切断 | 厚さの≤3% |
| 精密の積み重ね | 幅の≤1.0mm、長さが≤1.5mm、 |
| 総力（KW） | 110KW | 130KW | 150KW |
| 陸地部分（W） L X | 22m x 8m、25m x 9m |
構成:
| いいえ。 | 構成 |
| 1 | サドル、コイル・カーを巻きなさい |
| 2 | 背部張力のUncoiler |
| 3 | ピンチおよび4Hi平等主義 |
| 4 | ピットのループ |
| 5 | 中央ガイド |
| 6 | サーボ送り装置に与えるピンチ |

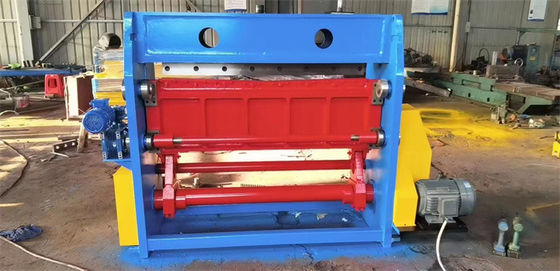

| 7 | 速い油圧せん断 |
| 8 | 配達ベルト |
| 9 | スタッカー、Xの持ち上がるテーブル |
| 10 | 出力ロール テーブルか出力車 |
| 11 | 油圧装置 |
| 12 | 空気システム |
| 13 | 電気制御システム |
記述:
