商品の詳細:
|
| 名前: | 長さラインへの飛行せん断の切口 | 特徴: | 高速高精度 |
|---|---|---|---|
| 板厚: | 0.3～3mm | シート幅: | 600～1600mm |
| コイルID: | 508mm | コイル外径: | 1800mm |
| コイルの重量: | 20T | 速度の切断: | 最高の150の切口/分 |
| 様式の切断: | 回転式はえのせん断 | 平等主義: | 4Hi、6hi |
| 総力: | 300KW | 土地面積: | 25m×8m |
| ハイライト: | 長さラインへの飛行せん断の切口,精密は長さの行に1600mm切れた,長さの行3 x 1600に切りなさい |
||

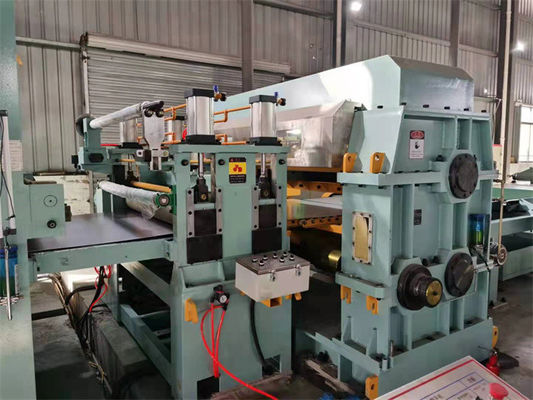

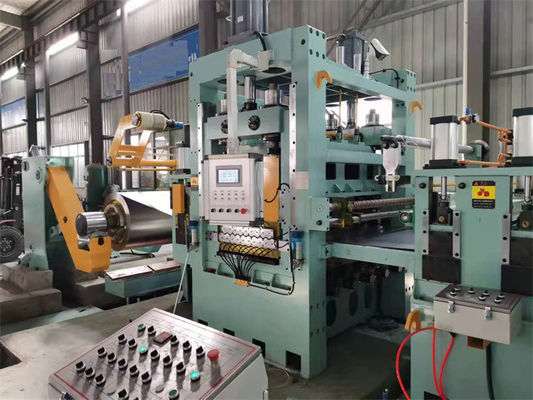

長さラインへの高速精密飛行のせん断の切口
長さラインへの飛行せん断の切口は理由の薄い薄板金の切断のために適した高速高精度の特性が付いている長さ機械へ一種の高度の切口、特別にである:
3mmのコイルおよび0.3mmのコイルの比較:
| コイルの指定 | シート長さ | 切れ目速度 | コイルごとの時間の切断 | |
| 0.3mmのコイル シート | 508mm IDの1250mmの幅、15T | ~5000m | 50m/min | 100mins |
| 3mmのコイル シート | 508mm IDの1250mmの幅、15T | ~500m | 50m/min | 10mins |
変数:
| 入れられた原料および完成品 | |
| 原料 | 熱く/冷たい電流を通されて、冷間圧延されて、色コイルに塗った |
| 機械特性 | 引張強さσb≤460Mpa、σ0.2≤280Mpa |
| 厚さ | 0.2-2.0mm、0.3-3.0mm |
| 幅 | 500mm-1600mm （最高） |
| O.D. | ≤Φ1500,1800mm |
| I.D. | Φ508mm （ガスケットとのΦ610mmに拡大しなさい） |
| 最高重量 | 15tons、20トン |
| シート長さ | 200 - 3000mm |
| 長さの許容 | L 0 = 1M±0.3 mm （均一速度） |
| L 0 = 1 M±0.4 mm （加速/減速） | |
| 斜めの長さの許容 | L 1 = 1M±0.5mm |
| 積み重ね高さ | 最高650mm （高い木サポートおよそ150mm） |
| 最高の積み重ねの重量 | 5トン |
| 飛行CTL変数 | ||
| 1 | 線形速度 | 0-80 m/min |
| 2 | 速度に通すこと | 0-15 m/min |
| 3 | 電源 | 380V / 50Hz/3PH |
| 4 | 設置済み力 | 300KWについて |
| 5 | 十字の切断方法 | 2本のナイフは反対の切断を飛ばす |
| メカニズム トラック切断の切断 | ||
| 6 | 制御方法 | AC、CNCおよびPLC制御 |
| 7 | ドライブ モーター | a. Decoilingモーター:モーターを水平にするAC 30KW b.:AC 90KW |
|
c. 飛行はサーボ モーターをせん断する: AC 110KW |
||
構成:
| 項目 | Qty | |
| 1 | 負荷の場所 | 1 |
| 2 | 負荷車 | 1 |
| 3 | Decoiler | 1 |
| 4 | 精密水準測量機械（19のローラー） | 1 |
| 5 | サーボ供給装置（薄板になる装置を含みなさい） | 1 |
| 6 | 回転式高速はえのカッター | 1 |
| 7 | 3つの段階のベルト・コンベヤー | 1 |
| 8 | 機械を集める第1自動シート | 1 |
| 9 | 第2自動集まる機械 | 1 |
| 10 | 油圧装置 | 1 |
| 11 | 空気システム | 1 |
| 12 | 注油システム | 1 |
| 13 | 電気システム | 1 |
