高精度の高速S6高いリバーシブルの転がり製造所の冷間圧延製造所機械

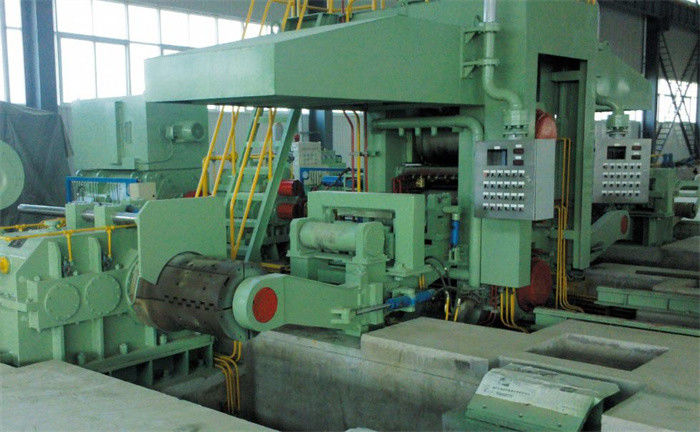

高精度S6の高いリバーシブルの冷間圧延製造所機械

6こんにちは冷間圧延製造所は冷間圧延された明白な炭素鋼、低合金の鋼鉄で広く利用されて、600m/minにスピードをあげる

ストリップの形の許容の6ロール冷間圧延製造所、優秀なプロダクトおよびストリップの厚さの高い生産性。

特徴:

1. 広く、薄い鋼鉄ストリップを転がすことができる
2. より少ない転がりパスおよびより短い転がり時間
3. 総減少を中間アニーリングなしで達成することができる
4. より小さい厚さの変化
5. 冷間圧延されたストリップはよい平坦である
6. ローラー ハウジングは幾何学を最大限に活用する変形を立てる
7. ロング ストロークの水圧シリンダの取り替え可能で必要な部品
8. 速い減少の速度
9. 大きい制御力
10. 中間ローラーの肯定的な曲がることのための水圧シリンダは製造所の立場で固定される
11. 速いロール変更装置は働くロールおよび中間ロールのロール変更の時を短くする。
12. 転がりpasslineは自動的に調節され、ローラーの直径の範囲は大きい

構成

1. 油圧AGCシステムは二段式コンピュータによって制御される。それにだけでなく、一定したロール ギャップ、一定した転がり力、厚さの前制御/監視の機能があるが、また張力AGCがある。
2. 主要な転がり製造所および左右のコイラーはSiemensの大ぞろいによって電子的に制御したdirect currentモーターを運転される。（混合され取付けられた構造）、SCRの電源
3. 転がり製造所に中間ロールの油圧圧力システムが、油圧ポンプ規則システム、側面押しの規則システム、肯定的で、否定的な曲がるロール、プロセス潤滑システムおよび装置の潤滑システムがある
4. 左右のコイラーは大きい張力固体ドラム、張力デジタル制御を採用する
5. 単位の工程の連結および欠陥警報はプログラム可能な論理のコントローラー（PLC）によって工程のオートメーションを実現するために制御される。
6. 転がり製造所に完全な油圧圧力がある。それに完全な打撃のフロー制御の制御機能が、偏差の調節制御、自動前もって積む制御、厚さの前制御AGC、厚さの監視AGC、張力/速度AGC、加速および減速AGCの補償制御、突飛性の補償および転がりプロセス データベース、データ表示および操作制御、製品品質の追跡機能、高速転がりデータ自動録音、自動報告書作成、欠陥警報および録音転がすために二番目にある。録音および他のプロセス管理機能。
7. プロセス パラメータおよび主装置変数の検出、表示および欠陥の警報システム
8. 乳剤の冷却装置および精密ろ過システムはプロセス潤滑のために使用される。
9. 積み過ぎの保護、ストリップの破損保護および緊急の駐車のような安全保護システムは圧延製造所に取付けられている。
10. 堅い歯の表面ヘリンボンは（等級5の正確さ）使用される連動になる左右のコイラーおよび主要な機械のために。SKFのたばこ、TIMKENは高速軸受のために使用され、哈爾濱/瓦房店市/ルオヤン軸受け工場は低速軸受のために使用される。
11. 単位は単位のプロセス制御生産を実現するために二段式計算機制御を採用する。単位に転がりスケジュールの計算、パスの配分、規則およびパラメータ最適化がある。実時間プロセス変数および主検出、表示および警報
12. 傾向があるくさびおよびステップによる転がりライン高度の速い調節
13. 仕事の速いロール変更転がすため中間ロール（約8分）を
14.
15. 単位は速度を測定するためにエンコーダーを保っている間第2フロー制御を実現し、完成品の率を改善するために輸入されたレーザーvelocimeterを採用する
16. 単位の張力は輸入された張力計、閉ループ制御およびデジタル表示装置によって直接測定される
17. 高圧AGCシステム、曲がるロール システムおよび側面ロール システムの主要なコンポーネント輸入されたプロダクトを採用するため;低圧の油圧装置の部品国内輸入された技術によって作り出される有名なプロダクトを採用するため。
18. 単位の厚さはX線の厚さゲージによって中国製測定される、エンコーダーはドイツからのP+Fであり、近さスイッチはドイツから病人によってなされる。
19. 仕事ロールは剛性率を高め、側面の曲げを防ぐ側面ロール サポートによって放射状に置かれる。軸線は端サポート ドアによって置かれ、完成品のパスのオンライン ロール変更のために便利、ステンレス鋼の圧延の条件を満たすシリンダーによって制御される。
20. 軸受の軸受けを支持するためのオイル空気潤滑

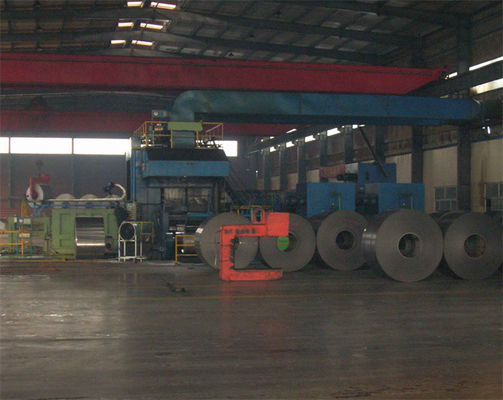

冷間圧延製造所を逆転させる1150 S6高い油圧AGC。
