商品の詳細:
|
| 名前: | リバーシブルの特別な鋼鉄冷間圧延製造所 | 材料: | 高炭素の鋼鉄1095,1075 1065 1050 |
|---|---|---|---|
| 入れられた厚さ: | 1-2mm | 終了する厚さ: | 0.1-0.3mm |
| ストリップの幅: | 500-650mm | コイルの負荷: | 10T |
| 転がり速度: | 250m/分 | 押し下げなさい: | 油圧AGC |
| 転がりプロセス: | 逆6Hi | 転がり力: | 10000KN |
| 反動の張力: | 180kN | 転がりトルク: | 130KN.M |
| 土地面積: | 15m x 15mの逆 | 総力: | 1600KW |
| ハイライト: | 特別な鋼鉄冷間圧延製造所,高炭素の鋼鉄冷間圧延製造所,250m/minリバーシブルの圧延製造所 |
||

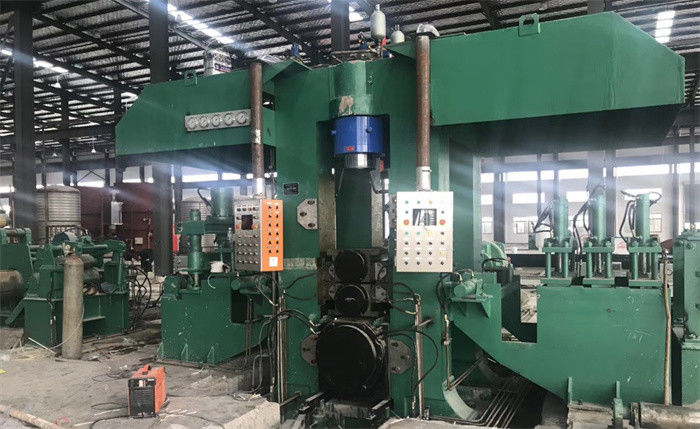

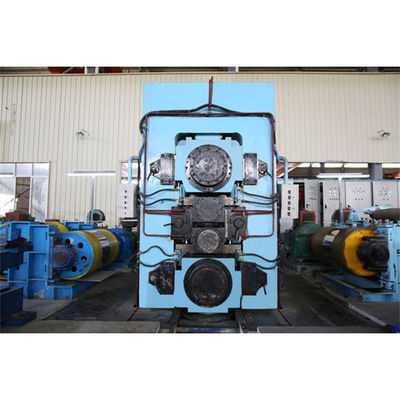

高炭素の鋼鉄のためのリバーシブルの特別な鋼鉄冷間圧延製造所
良質の鋼鉄は機械工および処理の特性の炭素鋼より明白によい
炭素鋼の構造スチール、ステンレス鋼、合金鋼、工具鋼、鋼鉄、ギヤ鋼鉄、等に耐えるばねの鋼鉄を含んでいる。
中型の高炭素の鋼鉄は良質の鋼鉄、鋼鉄等級ASTM 1095,1075,1065,1050の降伏強さ385-1080Mpaである
中型の高炭素の鋼鉄のための冷間圧延製造所に非常に強い構造、高精度、重負荷の特徴がある。
Spheroidizingの暫時アニーリングと伴われる冷間圧延プロセス:
転がり過程分析:
最初圧延:2.0→0.6 （約70%、4-5passes圧延）
∮150/∮330/∮700x750荒い圧延、110 -120m/minの速度
最初にアニールする
第2圧延:0.6→0.22~0.3 （約50%、60~70%まで）
二番目にアニールする
第3圧延:0.22→0.10
240m/minについての∮120/∮330/∮700x750良い圧延、
最も堅い高炭素の鋼鉄のために、多分三番目にアニールし、四番目に転がる必要がありなさい。
750の6つのこんにちは製造所変数:
| 構成 | 変数 | |
| 1 | Uncoiler | 8T、φ508 X 750 CPC、132KW |
| 2 | 2+7ストレートナ | φ250mmのピンチ、受動φ160mmのストレートナ |
| 3 | 左のrecoiler | φ508 X 750mm、355KW DC |
| 4 | 記入項目及び出口のテーブル | 側面ガイド、ディフレクター ロール、厚さゲージ |
| 5 | 6Hi逆の製造所 | 420 x 480のコラム、φ150 x 750mmの仕事のローラー、630KW DC、φ330 x 750の中間のローラー、φ700 X 730のバックアップ ローラー |
| 6 | 権利Recoiler | φ508 X 750mm、355KW DC |
| 7 | コイル・カー | 10Tの油圧に歩くこと |
| 8 | 用具を変える油圧ローラー | |
| 9 | 薄いオイルの潤滑システム | 4KW、60l/min、0.63Mpa |
| 10 | 高圧油圧AGCシステム | 18.5KW、60l/minの20Mpa圧力 |
| 11 | 正常な圧力油圧装置 | 11KW、60l/minの10Mpa圧力 |
| 12 | オイル ガスの注油システム | |
| 13 | 乳状にされた冷却剤の注油システム | 1200l/min、0.7Mpa |
| 14 | 電気制御システム | 6RA80 DCの運転者、S7-300 PLC、 |
制御システム:
Recoilersおよび圧延製造所DCモーターは6RA80シリーズDCの運転者、メイン チャンネルによって速度を採用するために制御され、電流の二重閉じたループの構造は、ある特定の積分器と、現在の前制御機能、磁石の刺激潜在的な、現在の二重クローズド・ループ構造を採用する。
recoiler DCの運転者のためのS00ソフトウエア パッケージは張力制御、反動の直径の計算および動的補償を達成できる。
DCの制御システムによいがあり、自動車に乗る信頼できる性能、また最もよい自己優先順位は、速いネットワーク機能自己診断する。
主要な製造所制御は速度制御システムである、recoilerは転がりの間に通ることおよび張力制御の間に速度制御である（もっと丁度間接張力制御）。
