商品の詳細:
|
| 名前: | 冷間圧延製造所を逆転させるAGC /AFC/APC 6Hi | 材料: | Q195-Q235;08Al、SPHC、SPHD、SPHE |
|---|---|---|---|
| 入れられた厚さ: | 2.2-3.5mm | 終了する厚さ: | 0.12-0.8MM |
| ストリップの幅: | 900～1250mm | 転がり速度: | 1250m/min |
| 押し下げなさい: | 油圧AGC | AGC油圧圧力: | 23Mpa |
| 転がりプロセス: | 逆 | 反動の張力: | 170kN |
| 転がり力: | 1500T | 転がりトルク: | 110KN.M |
| 総力: | 13000KW | 厚み公差: | 0.005mm |
| ハイライト: | 冷間圧延製造所を逆転させる6Hi,冷間圧延製造所の行1450,高速AGC 6Hiの圧延製造所 |
||

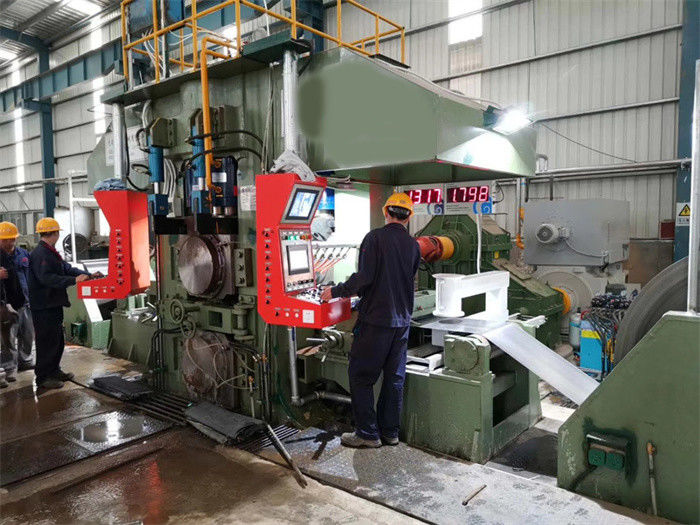

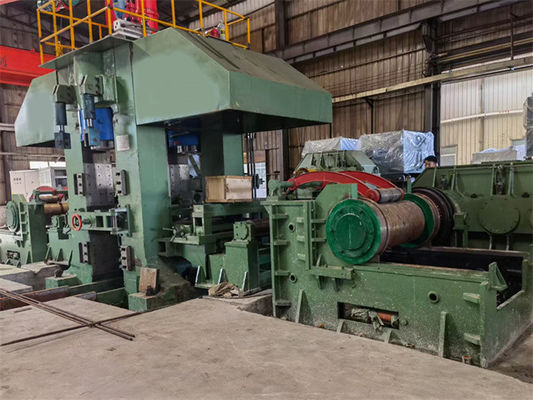

冷間圧延製造所ライン（1450）を逆転させる高速AGC /AFC/APC 6Hi
φ370/φ415/φ1180×1380mm 6hiのリバーシブルの冷間圧延製造所は高い構成下の変数の高速高精度の冷間圧延製造所である:
| 原料 |
| Q195、Q215,08Al、20#、Q235、SPHC、SPHD、SPHE |
| 収穫のstrength≤ 360N/mm2の抗張strength≤ 610N/mm2 |
| 2-3.5mmの厚さx （900-1250） mmの幅 |
| ID610mm OD2000最高27T |
| 完成品 |
| 0.12 -0.8mm X 900 -1250mm |
| ID508 X OD2000 X 27T |
| 1380 6こんにちは逆の製造所 |
| φ370-φ330×1380mmの仕事のローラー |
| φ415~φ375×1380mmの中間のローラー |
| φ1180-φ1080×1300mmのバックアップ ローラー |
| 仕事のローラーの曲がること（単一の側面+/-）:375/280KN |
| 中間にローラーの曲がること（単一の側面+）:450KN |
| 中間のローラーの移動:±150mm |
| 最高の転がり力:15000KN |
| 最高の転がりトルク:110KN.M |
| 転がり速度:最高1300m/min |
構成:
Uncoiler、1set コイルの負荷車、1set コイルのヘッド ストレートナ、1set
製造所の前のRecoiler、1set 車、1setの荷を下すコイル
製造所の前のテーブルの処理、1set
φ370/φ415/φ1180×1380mm 6hiのリバーシブルの冷間圧延製造所
製造所の後のテーブルの処理、1set
ローラーの変更装置、1set
製造所の後のRecoiler、1set 車、1setの荷を下すコイル
AGCのサーボ シリンダー1Setのための高圧油圧装置
1setを曲げるローラーのための中間圧力油圧装置
油圧行為1setのための正常な圧力油圧装置
APC、AFCのAGCの電気制御システム1Set
潤滑システム（乳状にされた冷却剤システム、オイル ガスの潤滑、薄いオイルの潤滑）
電気制御システムの記述:
| 1つの電源および配分組織 | |
| 400Vドライブ変圧器および710Vモーター ドライブstransformer | |
| 低電圧の電力配分システム | |
| UPSシステム | |
| 2つの主要なモーター ドライブ | |
| メイン ドライブ システムはuncoiler、製造所、主要な製造所の上部のローラー、主要な製造所のより低いローラー、recoilerの後のrecoilerの前のrecoilerのドライブを、取るAC頻度コントローラーの使用を、ドライブ キャビネットを含んで、ドライブ モーター含んでいる。 | |
| AC周波数制御はSINAMICS S120シリーズ、停止複数のモーターによって接続する共通DCバス フィードバックのである。 | |
| Profibusによってオートメーション システムとメイン ドライブ システムを接続しなさい | |
| 3つの補助モーター ドライブ | |
| ディフレクターのローラーのモーターはS120を、ポンプでくむG120XAの頻度インバーターを採用するために潤滑の場所の処理のモーターを採用する。 | |
| 一定した速度モーター ドライブ | |
| 4オートメーション システム | |
| ドライブ制御等級L0、基本的なオートメーション システム等級L1、HMI L1.5。 | |
| 1つのS7-315論理の順次制御 | |
| 別のモーター ドライブおよびプロセス制御 システム（S7-400+2×FM458） | |
| 遠隔入力/出力結合 | |
| AGC、AFCのAPC制御 | |
| 5つの操作の場所 | |
| 伸びる操作の場所 | |
| 主要な操作の場所 | |
| 記入項目操作のパネル | |
| 出口操作のパネル | |
| 6つのメートルおよび検査システム | |
