商品の詳細:
|
| 製品名: | コイルの鋼鉄切り開くライン機械 | シート材: | アルミ,銅,銅,ブロンズ |
|---|---|---|---|
| シートの幅: | 500~1800mm | シート厚さ: | 0.2-3mm |
| 速度を切り開くこと: | 0-50-100mpm 調節可能 | 切り開くことの数: | 3mm 10スリット |
| コイルI.D: | 508mm、610mm | コイルO.D: | 2000mm |
| コイル重量: | 20T | スリット精度: | ±0.12mm |
| 切り開くことの数: | 1mm × 30スリーツ; 3mm × 10スリーツ | 適用される産業: | エネルギーと鉱業,家庭用,ホテル,小売,農場,建設工事,衣料品店,レストラン,建材店,機械修理店,製造工場 |
| 主要 な 売り物: | 高精度,高生産性,低コスト,高速 | 販売後サービス: | オンライン サポート、分野の取付け |
| 保証後のサービス: | ビデオ テクニカル サポート、オンライン サポート、フィールド整備 | ||
| ハイライト: | ラインを切り開くQ460鋼鉄金属,ラインを切り開くC Mn鋼鉄金属,ライン機械を切り開くAHSSの高力コイル |
||

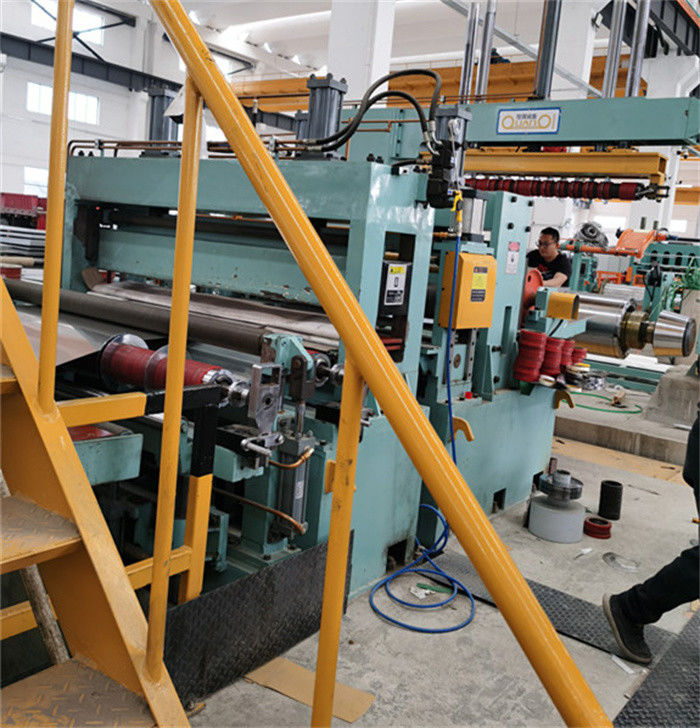

AHSS 高強度コイル鋼切断ラインマシン (Q460,C-Mn鋼)
記述
コイルスチール切断ライン機械は,コイルスチールを切るために使用される機器の一種であり,主に自動給餌,コイル切削,巻き込みプロセスを含む.この生産ラインはコイル鋼冷加工生産ラインの重要な部品です必要な幅と長さに応じて複数の狭いストライプの鋼のコイルに切る.コイル鋼の切断生産ラインは,鋼管などの産業におけるコイル鋼の冷凍加工生産ラインで広く使用されています.生産効率と製品品質を改善するための重要な機器の一つです.
AHSSは主にDP鋼,TRIP鋼,M鋼,CP鋼,HF鋼,TWIP鋼,QP鋼,張力強度500〜1500Mpaを含む.自動車産業では,より少ない質量で強度を大幅に改善することができます.
AHSS高強度鋼板は高品質の鋼材で,高品質の切断が必要です.私たちは AHSSコイル鋼コイル切断マシンを製造し供給します.
組成 と 特徴
1. 非常に強い脱コイルとコイル開きプレスロールと剥皮器のショベルプレート,鋼筋ストライプを引っ張る時に鋼筋ローリングを安定的に保持し,ストライプヘッドをピンチフィード機器に送信します.
2切断器:切断器のスタンド,シャフト,ナイフは通常の切断器よりも大きく強く,モーターの駆動力は通常のモデル切断器よりも約50%高い.
3. エッジスクラップウインダーは,トルク型ストレスを採用し,より強く効率的です.
4蓄積器のピットループは 長くて 十分な深さで 鋼筋が蓄積するのを 保証します
5圧縮装置は,ローラーと羊毛フィルトの両方を備えており,反発のために調整可能な安定した圧力を供給します.
6.リコールにはポータルフレーム型オーバーアーム分離器があり,上から押す分離ストライプまで.
7切断速度は通常 80m/min に制限されています.
8切断ナイフは,硬鋼切断に適した特殊材料になります.
9液圧シリンダーやバルブなどの液圧システムは 頑丈で耐久性のあるものでなければならない.
レイアウトプロセス:
コイルを準備するセール, コイルをロードする車,プレスロール付きのアンコイラー, コイルヘッドピラー, ピンチフィッダー& 5 ロールプレレベル, シア, ピットループ1,サイドガイド, スリッター, スクラップウィンドル, ピットループ2,ストレッサーとプリセパレーターシェア・ポスト・デフレクタ・ロール・リコール・カー・オーバー・アーム・セパレーター
パラメーター:
| 切断線 (0.3-3.0) x 1800 100mpm | パラメータ |
| 鋼のコイルが来る | ID508mm,610mm,OD1800mm,コイル重量20T |
| 完成したベビーコイル | ID508mm,OD1800mm,コイル重量20T最大 |
| マザーコイル幅 | 500~1800mm |
| ベビーコイル幅 | 50mmから800mm |
| 切断数 | 1mm × 30スリーツ; 3mm × 10スリーツ |
| メインモーター | スリッター 132KW + リコール 160KW |
| 切断ナイフ | ID250 x OD380 x 20mm SLD,HRC60-61 試料を表示する |
| リコール・マンドル | 508mm マンドル |
| 選択可能 | 二重切断機 トルニスティルの卸荷 |
| 切断速度 | 0-50-100mpm 調節可能 |
| 構成 | シメンス PLC パカー DC ドライバー レックスロス バルブ |
| 切断精度 | 裂け目の幅 ±0.12mm; カンバー ±0.1mm/m; 厚さの3%のバー; リコールハンプ<0.5mm |
構成:
| 部分 | 材料,加工,ブランド |
| 軸,軸,ロール | 40Cr,HB250-275,HRC55-58 |
| スリッター・アバー | 42CrMo鍛造,HB280-300,表面中周波性テンパー HRC50-55,硬クロムコーティング,表面磨き |
| フレーム,ベース | Q235-A,Q345 鋼板の溶接,アニール処理 |
| ギアボックスのボディ | Q345 プレートの溶接,熱処理,砂吹き,プライマーの塗装 |
| 歯車: | 40Cr鍛造鋼 HB240-255,歯の表面硬化,歯磨き |
| 解巻器,再巻器のセグメント | 45# 鋳鋼,テンパー,硬クロム塗装,磨き |
| 水力ポンプ | Yuken ピッション変数ポンプ |
| PLC | シメンス S200 |
| ローヤリング | HRB,ZWZ,SKF |
| パネウマ部品 | 航空攻撃,SMC |
