商品の詳細:
|
| 名前: | ERWのボール ミル機械を溶接する頑丈な鋼管 | 入力: | HRのCRの鋼鉄ストリップ |
|---|---|---|---|
| 出力: | Φ76~Φ165管 | 速度の作成: | 20- 50m/min |
| 土地面積: | 80m x 8m | HFの溶接工: | ソリッド ステート500KW |
| 切断: | はえの切断は見た | 工具細工: | Cr12のH13ローラー |
| 技術の形成: | 7つ+ 5つの横のローラー | ローラーシャフト: | 横の120mm |
| 総力: | 1000kw | 亜鉛噴霧: | 任意 |
| ハイライト: | 頑丈な鋼管の溶接機,50m/min鋼管の溶接機,ERWのボール ミル機械HG 165 |
||
ERWのボール ミル機械（HG 165）を溶接する頑丈な鋼管

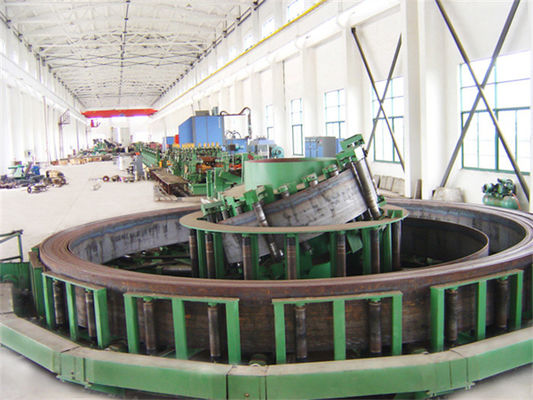

Uncoiling→Strip Straightening→のせん断及びtable→のAccumulating→ Leveling→ Forming→ HFのwelding→の刻み目を取り除く（外の） → （吹きかかる亜鉛）の→Cooling→のSizing→の管のStraightening→溶接のCutting→の排出

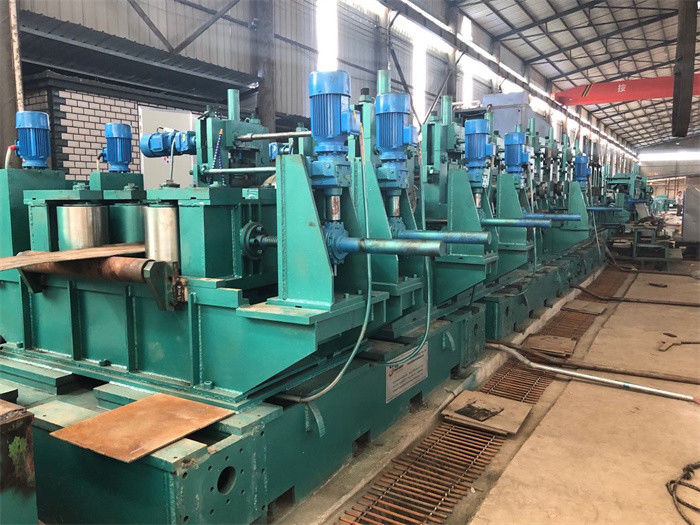

横のロール フレーム及び縦ロール フレーム:
| 名前 | セクション | 量 | シャフトdia。 | 材料 | 処置 |
| 横のロール フレーム | 単位の形成 | 7 | Φ120mm | 40Cr | HFの癒やすこと |
| サイズ分けの単位 | 5 | Φ120mm | 40Cr | HFの癒やすこと |
| 名前 | セクション | 量 | シャフトdia。 | 材料 | 処置 |
| 縦ロール フレーム | 単位の形成 | 8 | Φ65mm | 40Cr | HFの癒やすこと |
| サイズ分けの単位 | 5 | Φ65mm | 40Cr | HFの癒やすこと |
HG 89の管の生産ラインのSepcification:
| 原料 | |
| の低い炭素鋼、低合金の鋼鉄、HRまたはCR。 の引張強さ:σb≤600Mpa はポイントをもたらす:σs≤315MPa 2.0-6.0 x 520mm、ID508mm OD1800mm、8T |
|
| 終了する管 | |
|
の円形の管のサイズ:Φ76~Φ165mm * 2mm~ 6mm 40×80mm~80 × 160mm * 2.5mm~5.0mm |
|
| 機械変数 | |
|
Decoilerの油圧拡張、エア ブレーキ、8T負荷 コイルのヘッド オープナおよびストレートナ:18KW 継ぎ目ガイド（トルコ人 タイプの先頭に立つ）、3rolls圧搾のローラー、2本の摩擦のナイフは。 |
ERWの管は指定を機械で造る:
| モデル | 管のサイズ | HFの溶接工（KW） | モーター力（KW） | 速度（m/min） |
| Фmm X mm | ||||
| HG16 | Ф （7-20） X （0.2-0.5） | 60 | 22 | 80-140 |
| HG25 | Ф （8-32） X （0.35-1.3） | 100 | 45 | 70-130 |
| HG32 | Ф （15-50） X （0.6-2.0） | 150 | 110 | 60-120 |
| HG50 | Ф （20-63） X （0.8-2.5） | 200 | 160 | 50-100 |
| HG63 | Ф （20-76） X （0.8-3.0） | 250 | 200 | 30-90 |
| HG76 | Ф （25-80） X （1.2-4.0） | 300 | 110x2 | 30-80 |
| HG89 | Ф （32-102） X （1.5-4.5） | 300 | 132 x 2 | 30-80 |
| HG114 | Ф （38-127） X （1.5-4.5） | 300 | 160 x 2 | 30-70 |
| HG125 | Ф （50-165） X （2.0-5.0） | 400 | 185x2 | 20-60 |
| HG165 | Ф （76-165） X （2.0-6.0） | 600 | 200x2 | 15-50 |
