行180mpmを切り開く4 x 1600極度の高速高速度鋼のコイルの縦方向の精密

極度の高速高速度鋼のコイルの縦方向の切り開く行4 x 1600 180mpm

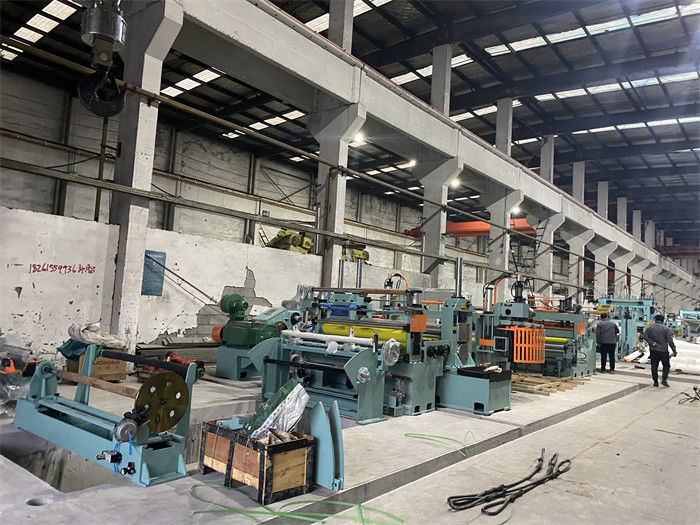

私達の新型は縦方向の切り開くラインを与える大いにより高い速度、安定性および精密を進めた。

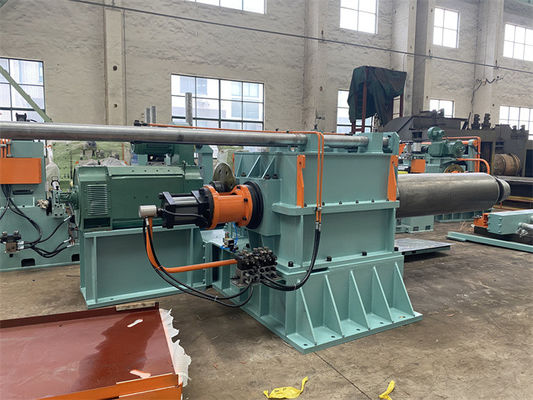

1. 単一の心棒のdecoiler:
容易に中心線のコイルを調節するために中心になる操作盤の出版物1ボタン。
部分的なコイルが切り開かれれば、残りのコイル シートはuncoilerに戻ることができる
uncoilerの心棒は傷つかない内部の鋼板を保護するジグザグ形の歯の区分である。
包まれたペーパーの皮をむくuncoilerの前のペーパー皮をむく装置。
2.Pinchローラーは偏向ガイドの役割およびピンチ供給の役割を担う。
3.Sideガイドおよび横のガイド:鋼鉄ストリップを中心に導き、跳ばないため。
4.Slitter:

• ナイフを切り開く高精度用具ディスク:SKD-11、HRC 60-62の±0.003mm内のナイフの厚さの許容。
• PUはディスク スペーサを一周した:スペーサとしてナイフとまたナイフのクッションとして同じ精密。
• 木製の版のスペーサは薄いシートの切り開くことのために利用できる
• 用具の整理プログラムを切り開くことは作り容易変えるために付属品を切り開く。
• 私達はまた労働者が他のスリッターのナイフ用具を整理できる間、交換基盤の二重スリッター頭部の自動交換の選択を、1つのスリッター オンラインで働いている自動検査整理されたナイフの整理を互いに与える。

5. スクラップの巻取り機:縦の巻上げはガイド ロール テーブルの耳フレームで巻き取る、端は落ちるためにそれ自身を捨て尾出版物のローラーの把握はstipsの尾を切り開いた。
6. 前に分離およびテンショナー:すべての分離シャフトは同じ容易に分解され、取付けられていてであり。
張力準備は可変的なピストン・ポンプの油圧装置、上の2つの水圧シリンダ与えるバランス圧力をである。
7. ポストのせん断およびディフレクターのローラー:ポストのせん断はrecoilerでパッキングをもっと簡単にする不規則なストリップの尾を断ち切った。
ディフレクターのローラー トラックのエンコーダー タッチ画面の切り開く長さそしてショー。
8. Recoiler: きれいなストリップにブラシをかけるbrusherと押し下げるべき上からのoverarm出版物の分離器。
recoilerの心棒シャフトをしっかりとそして正確に支えるために回る三角形のドア。
鋼鉄コイルの内部の表面を保護する継ぎ目が無い心棒。
9. 油圧配管はクランプ ロックのタイプ、固体構造および取付け、分解すること容易採用する。


変数:


構成および変数:
