商品の詳細:
|
| 名前: | スチールコイルスリッター | シートコイル材料: | C-マンガン鋼 |
|---|---|---|---|
| シートの幅: | 500~1800mm | シート厚さ: | 0.3-3mm |
| 速度を切り開くこと: | 100mpm | コイルI.D: | 508mm、610mm |
| コイルO.D: | 2000mm | コイル重量: | 20T |
| スリット精度: | +-0.12mm | 切り開くことの数: | 1mm × 30スリーツ; 3mm × 10スリーツ |
| 適用される産業: | エネルギーと鉱業,家庭用,ホテル,小売,農場,建設工事,衣料品店,レストラン,建材店,機械修理店,製造工場 | 主要 な 売り物: | 高精度,高生産性,低コスト,高速 |
| 販売後サービス: | オンライン サポート、分野の取付け | 保証後のサービス: | ビデオ テクニカル サポート、オンライン サポート、フィールド整備 |
| ハイライト: | ラインを切り開くQ460 C Mnの鋼鉄金属,ラインを切り開く高力金属,AHSSのコイルの鋼鉄切り開くライン機械 |
||

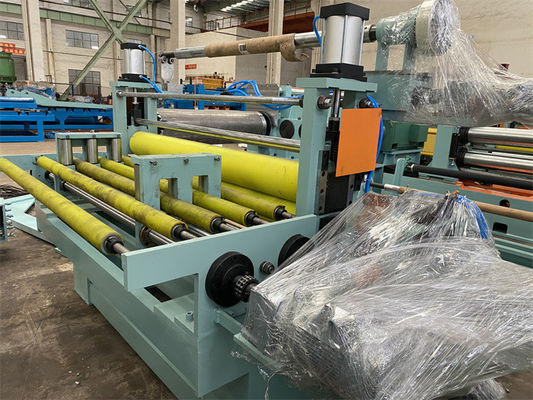

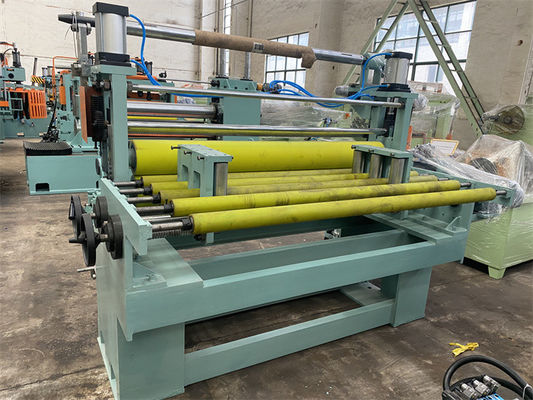

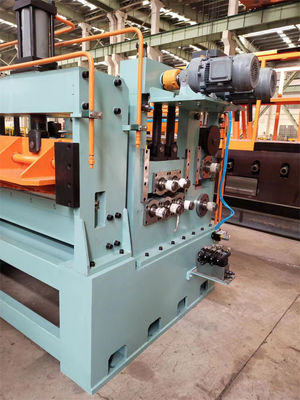

AHSS 高強度コイル鋼切断ラインマシン (Q460,C-Mn鋼)
AHSSは主にDP鋼,TRIP鋼,M鋼,CP鋼,HF鋼,TWIP鋼,QP鋼,張力強度500〜1500Mpaを含む.自動車産業では,より少ない質量で強度を大幅に改善することができます.
AHSS高強度鋼板は高品質の鋼材で,高品質の切断が必要です.私たちは AHSSコイル鋼コイル切断マシンを製造し供給します.
組成 と 特徴
1. 非常に強い脱コイルとコイル開きプレスロールと剥皮器のショベルプレート,鋼筋ストライプを引っ張る時に鋼筋ローリングを安定的に保持し,ストライプヘッドをピンチフィード機器に送信します.
2切断器:切断器のスタンド,シャフト,ナイフは通常の切断器よりも大きく強く,モーターの駆動力は通常のモデル切断器よりも約50%高い.
3. エッジスクラップウインダーは,トルク型ストレスを採用し,より強く効率的です.
4蓄積器のピットループは 長くて 十分な深さで 鋼筋が蓄積するのを 保証します

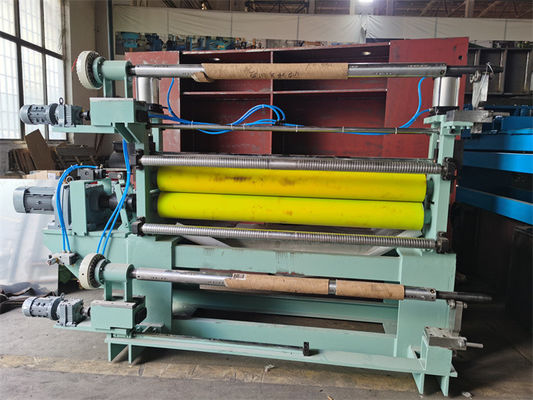

5圧縮装置は,ローラーと羊毛フィルトの両方を備えており,反発のために調整可能な安定した圧力を供給します.
6.リコールにはポータルフレーム型オーバーアーム分離器があり,上から押す分離ストライプまで.
7切断速度は通常 80m/min に制限されています.
8切断ナイフは,硬鋼切断に適した特殊材料になります.
9液圧シリンダーやバルブなどの液圧システムは 頑丈で耐久性のあるものでなければならない.
レイアウトプロセス:
コイルを準備するセール, コイルをロードする車,プレスロール付きのアンコイラー, コイルヘッドピラー, ピンチフィッダー& 5 ロールプレレベル, シア,ピットループ1,サイドガイド, スリッター,スクラップウィンドル,ピットループ2,ストレッサーとプリセパレーターシェア・ポスト・デフレクタ・ロール・リコール・カー・オーバー・アーム・セパレーター
パラメーター:
| 切断線 (0.3-3.0) x 1800 100mpm | パラメータ |
| 鋼のコイルが来る | ID508mm,610mm,OD1800mm,コイル重量20T |
| 完成したベビーコイル | ID508mm,OD1800mm,コイル重量20T最大 |
| マザーコイル幅 | 500~1800mm |
| ベビーコイル幅 | 50mmから800mm |
| 切断数 | 1mm × 30スリーツ; 3mm × 10スリーツ |
| メインモーター | スリッター 132KW + リコール 160KW |
| 切断ナイフ | ID250 x OD380 x 20mm SLD,HRC60-61 試料を表示する |
| リコール・マンドル | 508mm マンドル |
| 選択可能 | 二重切断機 トルニスティルの卸荷 |
| 切断速度 | 0-50-100mpm 調節可能 |
| 構成 | シメンス PLC パカー DC ドライバー レックスロス バルブ |
| 切断精度 | 裂け目の幅 ±0.12mm; カンバー ±0.1mm/m; 厚さの3%のバー; リコールハンプ<0.5mm |
構成:
| 部分 | 材料,加工,ブランド |
| 軸,軸,ロール | 40Cr,HB250-275,HRC55-58 |
| スリッター・アバー | 42CrMo鍛造,HB280-300,表面中周波性テンパー HRC50-55,硬クロムコーティング,表面磨き |
| フレーム,ベース | Q235-A,Q345 鋼板の溶接,アニール処理 |
| ギアボックスのボディ | Q345 プレートの溶接,熱処理,砂吹き,プライマーの塗装 |
| 歯車: | 40Cr鍛造鋼 HB240-255,歯の表面硬化,歯磨き |
| 解巻器,再巻器のセグメント | 45# 鋳鋼,テンパー,硬クロム塗装,磨き |
| 水力ポンプ | Yuken ピッション変数ポンプ |
| PLC | シメンス S200 |
| ローヤリング | HRB,ZWZ,SKF |
| パネウマ部品 | 航空攻撃,SMC |
