炭素鋼、ステンレス鋼、アルミニウム、銅シートのためのラインを切り開く金属を巻くコイル

炭素鋼、ステンレス鋼、アルミニウム、銅シートのためのラインを切り開く金属を巻くコイル

ラインを切り開く金属は多数のより狭いロールに金属の大きいロールを切った。連続的な工程は非常に精密である。金属ロールは炭素鋼、アルミニウム ステンレス鋼である場合もある。銅、ニッケル等、長さへのスリットおよび幅は指定末までに適用である。

機械を通した金属のcoilmaterialパスが非常に鋭い円の刃によって、鋼鉄コイル縦方向に切り開かれるとき、円の刃の数は切り開くことの幅によって切り開くことの数によって、切り開かれた位置決定される決定される。

金属のスリッターは3つの主要な部分decoiler、スリッターおよび巻取り機から成っている。最大限に活用されたプロセス質を保障するためには、各要素は組み立ての間に正確に一直線に並ばなければならない。

鋼板は最も広く利用された金属板である、ほとんどの鋼板は炭素鋼である、ステンレス鋼 シートは普及するようになって、特別な鋼板は鋼鉄市場の非常に注意になっている。各種類の材料に自身の独特な特性がある、強さは異なって、こうしてslittingline容量は、強さを切り開くナイフを切り開いて異なっている。例えばつや出しの炭素鋼シートを取りなさい。

つや出しHRの炭素鋼のコイルはhot rolling製造所からなされる鋼板のより厚い範囲である。冷間圧延された鋼鉄コイルはの2mmの0.2mmのまわりの最低の下の厚さの範囲から通常冷間圧延なされるシンナー シートである、プロセスを切り開くことは高速高精度こうして生産的であり。GIおよび着色されたシートは通常同じスリッターのCRの鋼板基盤そしてスリットである。

私達は選ぶために顧客のための構成のさまざまな選択を与える顧客は生産の彼らの計画を言う

• 入って来る母コイルのdiemensions
• 終えられた赤ん坊は指定を巻く
• 年次生産
• スリット精密

それから私達は切り開く速度を計算し、精密およびオートメーションを切り開く。従って各々の切り開くラインは、顧客のために最も適したカスタマイズされる。

。

構成および変数:

1）サドルを、20T負荷準備するコイル

2）単一の心棒のuncoiler （7.5KW出版物のローラーが付いている508mmの心棒、）

3）装置を（油圧）まっすぐにし、シャベルで掘るコイル ヘッド

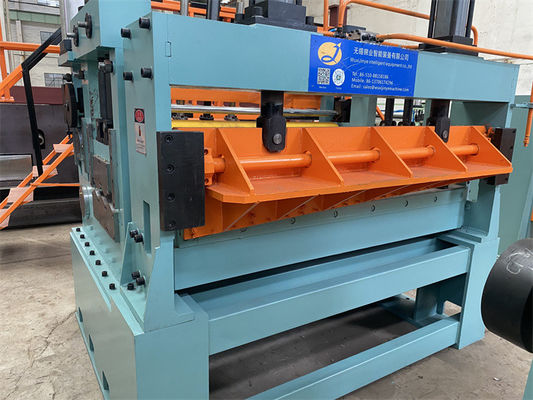

4）二重ピンチ ロール及び5ローラーの平等主義およびコイルのヘッドせん断（30KW AC、160mmロール）

5）ピット蓄積装置1 （3m長く、3m深い、広い2.0m）

6）スリッター（300-1600mmの調節可能な範囲）の前の側面ガイド

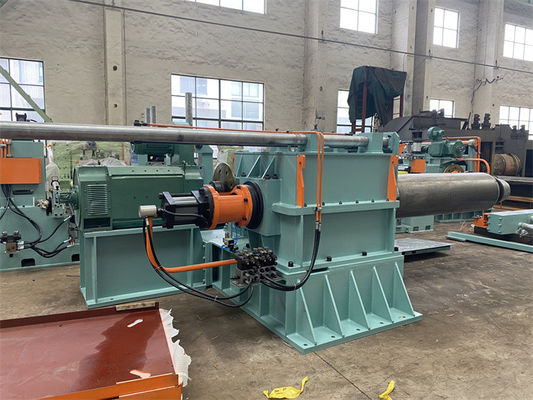

7）スリッター（倍は速い交換のである任意先頭に立つ）、220mmのアーバー、110KW DC

8）端のスクラップのreelerの（伝達テーブルの下にある） 4KW可変的な頻度

9）ピット蓄積装置2 （3m長く、5m深い、広い1.6m）

10）pre-separator及びテンショナーのディフレクターのローラー（ウールは張力を感じた）

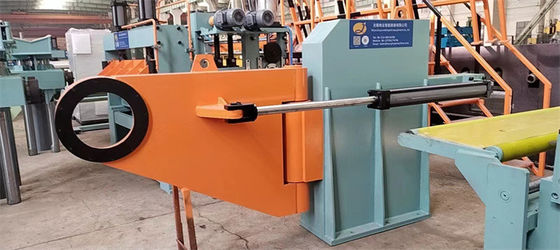

11）分離器の出版物ブラケット508mmの継ぎ目が無い心棒とのRecoiler

12）車を、20T負荷排出するコイル

13）油圧装置、空気システム（7.5KW可変的なピストン・ポンプ）

14）電気制御システム

レイアウト プロセス:

サドル、コイルの負荷車、出版物のローラー、コイルの頭部の皮むき器が付いている単一の心棒Uncoilerを、ピンチ送り装置及び5つのローラーの前平等主義、せん断、ピットのループ1、側面ガイド、スリッター、スクラップの巻取り機、ピットのループ2、テンショナーおよびPre-separator、ポストのせん断およびディフレクターのローラーのoverarm分離器、車を排出するコイルが付いているrecoiler準備するコイル（回転木戸）
