商品の詳細:
|
| 名前: | 高精度ヘビーゲージメタルスリッター | 材料: | HRC、CRCコイルシート |
|---|---|---|---|
| コイルの幅: | 300-1250 | コイルの厚さ: | 3-10mm |
| コイルの重量: | 25-30T | コイルID、OD: | 508mm/610mm/760mm、2000mm |
| スリット数: | 10mm×5枚 | 速度を切り開くこと: | 0-50m/min |
| ダブルスリッター: | 任意 | 車の荷降ろし: | 30T負荷 |
| 陸地部分: | 35m×10m | 総力: | 540KW |
| リコイルマンドレル: | 610mm×1350mm | 送り方向: | お客様が決定します。 |
| 製品名: | 金属シート切断機,銅製紙切断機,アルミ切断機 | シート材: | アルミ,銅,銅,ブロンズ |
| 適用される産業: | エネルギーと鉱業,家庭用,ホテル,小売,農場,建設工事,衣料品店,レストラン,建材店,機械修理店,製造工場 | 主要 な 売り物: | 高精度,高生産性,低コスト,高速 |
| 販売後サービス: | オンライン サポート、分野の取付け | 保証後のサービス: | ビデオ テクニカル サポート、オンライン サポート、フィールド整備 |
| ハイライト: | 金属切断機 |
||
高精度の重いゲージのスリッターを薄板金
重いゲージの金属のスリッター1の側面は強い機械である;
1.強い機械構造、ローラー、負荷を切り開く大きいゲージの薄板金に耐えるシャフト。
2.大きいトルクおよび十分な速度を供給する大きいモーター力。
3.大きいモーターを正確に制御する大きい制御ドライブ キャビネット。
その間反対側は高精度機械である:
1。小さいゲージのための私達の高精度の機械設計ないしかし重いゲージ機械によってまた行くため
2。私達は各々のモデル金属のスリッターのよく精密な構造の使用を取る。
3.精密はより便利な操作およびpreciserの制御システムからまたある。
ラインを切り開く私達の高精度の鋼鉄コイルは多くの部品で改良したり、よい安定性および精密を与えることができる。

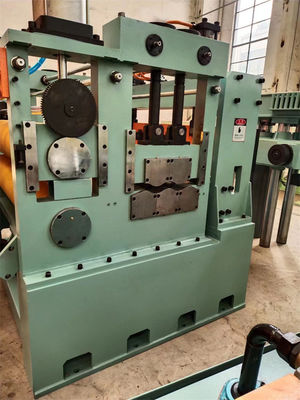

1.Pinchローラーは与えるピンチprelevelerが鋼板の内部圧力を解放する間、偏向ガイドの役割を担う。
2.Sideガイドの単位:2つのローラーに1つを加えなさい、スリッターの前に側面およびup-downの方向からの鋼鉄ストリップを導くために気学的に上部のローラーを、押し下げなさい。
3.Slitter:
4. スクラップの巻取り機:油圧横の巻上げ、スクラップのballer及びチョッパーのopitonal

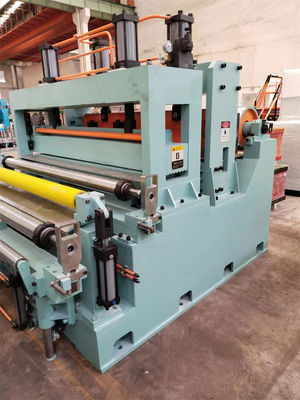

5. 前に分離およびテンショナー:すべての分離シャフトは同じ容易に分解され、取付けられていてであり。

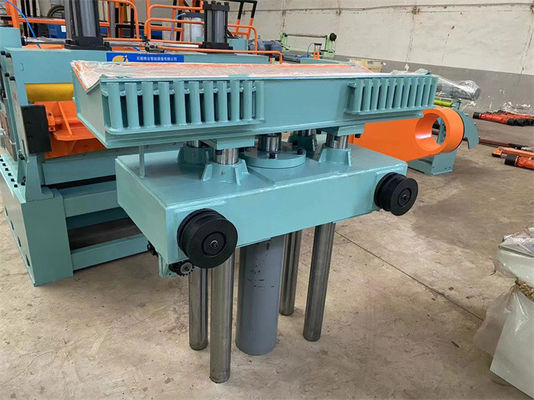

張力準備は可変的なピストン・ポンプの油圧装置、上の2つの水圧シリンダ与えるバランス圧力をである。
張力はウールのフェルトおよびローラーのタイプによって提供される。
6. ポストのせん断およびディフレクターのローラー:ポストのせん断はrecoilerでパッキングをもっと簡単にする不規則なストリップの尾を断ち切った。
ディフレクターのローラー トラックのエンコーダー タッチ画面の切り開く長さそしてショー。

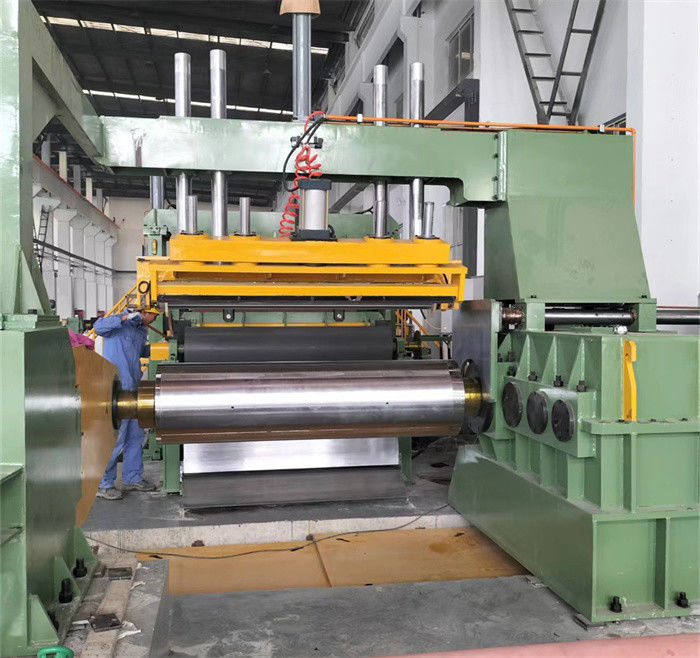

7. Recoiler:neatnessで切り開かれたストリップを別に握る門脈フレームのoverarm分離器。
変数:
| 原料 | 完成品 | 用具 | 力 | 容量 |
| 母コイル | 赤ん坊のコイル | |||
| ID 508mm-760mm | ID 610mm | ディスク ナイフ ID300 X OD480 X 25mm | スリッター 200KW | 速度 0-60m/min |
| OD 2000mm | OD 2000mm | ナイフのスペーサ ID300x OD380 | recoiler 250KW | 精密 +/-0.20mm |
| 重量30T | 重量30T | 分離器 ID110 X OD250mm | 合計 540KW | キャンパー 1mm/m |
| 厚さ 3-10mm | 3mm x 15slits、10mm x 5slitsを除去する | 張力パッド 1350 x 600mm | こぶ: | |
| 幅 300-1250mm | 幅 20-600mm | ナイロン スペーサ: ID110 X OD135mm |
構成および変数:
| いいえ。 | 構成 | 変数 |
| 1 | 供給のコイル・カー | 30T |
| 2 | 二重心棒のuncoiler | Φ508-760 mmの30T負荷 |
| 3 | ピンチ送り装置および5つのローラーの平等主義 | Φ180 mm、45KW |
| 4 | 油圧せん断 | 10x 1300 |
| 5 | 伝達テーブル | 4000mmの長さ |
| 6 | 側面ガイドおよびPresのローラー | 広い300-1300mm |
| 7 | スリッター | Φ300mm、200KW +4KW X 3 |
| 8 | 端のスクラップの巻取り機およびストリップの尾は押す | 11KW X 2 |
| 9 | ピット蓄積装置2 | 5000mmの長さ |
| 10 | Pre-separator、テンショナー、バランスをとるローラー | 二度分かれて、ウールは張力を感じた |
| 11 | ReCoiler （ディスク、補助機関車の分離と） | Φ610mm、250KWの30T負荷 |
| 12 | 車を排出するコイル | 30T |
| 13 | 油圧装置 | Rexroth弁、Yukenポンプ |
| 14 | 電気で制御システム | Parker DCドライブ、Siemens PLCおよびタッチ画面 |
