商品の詳細:
|
| 名前: | 長さに合わせてカットされたヘビーゲージダブルレベラー | 材料: | つや出しQ235、Q195、Q345、S355 |
|---|---|---|---|
| シート厚さ: | 1.5-12mm | 紙の幅: | 1000〜2000mm |
| シート長さ: | 2000-12000mm | 切断速度: | 8本/分×2m |
| コイルID: | 500～800mm | コイル重量: | 30t |
| 長さの許容: | ±1.5mm | 平らさ: | 2mm/㎡ |
| 総力: | 300kw | 陸地部分: | 40m×10m |
| ハイライト: | HRの鋼板のコイルの切れ目,重いゲージのコイルの切れ目,二重平等主義は長さラインに切れた |
||

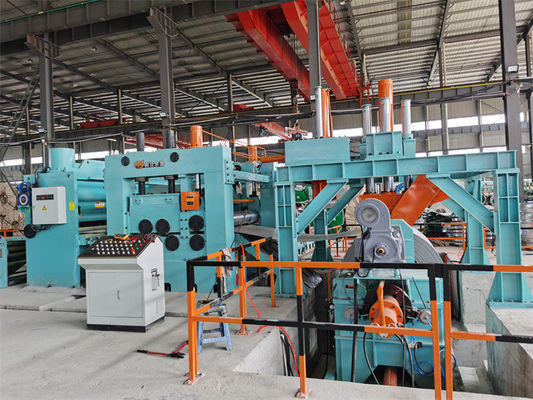

重量型HR鋼板のダブルレベルラーが長さに切断されるライン
重量計HR鋼板は炭素鋼板Q235,Q345,S355で,出力強度≤270Mpa 拉伸強度≤465Mpa,長さ切断ラインは,デコイラーを含む重用です.一本または二重レベルラーHRシートでは,スタッカーがシンプルな構造である. 縦軸は,横軸は,横軸は,横軸は,横軸は,横軸は,横軸は,横軸は,横軸は,横軸は,横軸は,横軸は.ピンチロールは,スタッキングラックにシートを送信し,その後プッシャーシートをきれいにプッシュ二重レベルラーとは,粗いレベルラーと,細いレベルラーのためのメインレベルラーを意味する.プレレベルラーは2ハイ,細いレベルラーは4ハイ,PLCの速度コントローラによって制御されます..
構成とパラメータ:
| 違う 違う | 構成 | パラメーター / 設定 |
| 1 | コイルセール | 20〜30T |
| 2 | 二重マンドル解巻機 | Φ500-800mm 30Tの負荷 |
| 3 | ピンチフィッダーと5ロールレベルラー | Φ220mm,55 -75KW |
| 4 | 穴の蓄電器 | 6000mm |
| 5 | サイドガイド 1# (オプション) | 液体 1000~2000mm |
| 6 | エッジトリマー (オプション) |
独立したボディ,周波数制御, 3-8mm エッジ |
| 7 | 廃棄物巻き機とロールテーブル (オプション) | スクラップガイド,水力式プッシュウィンドラー |
| 8 | サイドガイド 2# | 液体 1000~2000mm |
| 9 | 11 ローラー・レベラー | 4Hi 132KW Φ190 mm |
| 10 | ロータリー・エンコーダー | オムロン代表 |
| 11 | 液体シール | 重荷 22KW |
| 12 | ロールテーブル | 4000mm |
| 13 | スタッカー | シンプル・ラック型,12m |
| 14 | 水力系 | ビトリーバルブ,ユケンポンプ |
| 15 | 電気制御システム | パーカー直流駆動,シメンスPLCとHMI |
キャラクター:
1. 解巻 / 解巻
重い切断で長さのラインハンドル 重いサイズの重い鋼のコイル. 解巻機にはダブルマンドルと強いスライディングベースがあります.
各マンドレルは3つのステップがあり,水力シリンダーによって2つのマンドレルの開閉と閉じる.
巻き戻し安定性を確保するために,巻き戻しベースの上に設置された逆張力装置.
2ポートラームコイルヘッドオープナー
スナッバープレスローラーと フレームの上の直すローラーがあります
鋼のコイルの上に液圧スナッバーロールプレスを押し,圧縮角度を調節できます
ストレイスリングロールは前後を滑り,ストライプヘッドを追跡してストレイスすることができます.
プレレベラーに設置されたショベルプレートは,ロールプレスのコイルヘッドを直す間にコイルヘッドを支える.

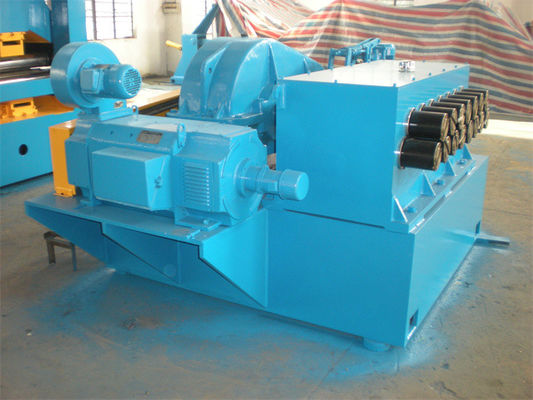

3. 最初の2+5プレレベルラー
ロールは巨大で強く 鋼のコイルの内部ストレスを軽減し ロール表面は硬化され クロームで覆われています
リラックス状態への折りたたみのストレスを解消するために.

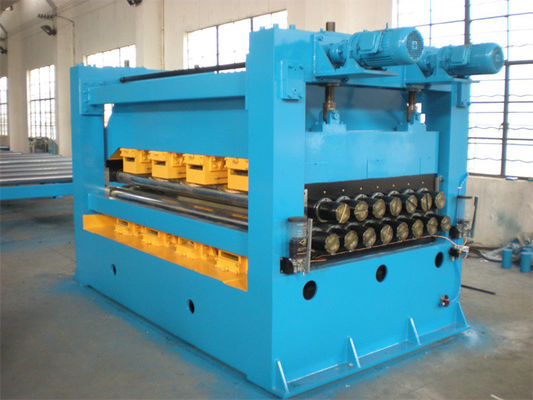

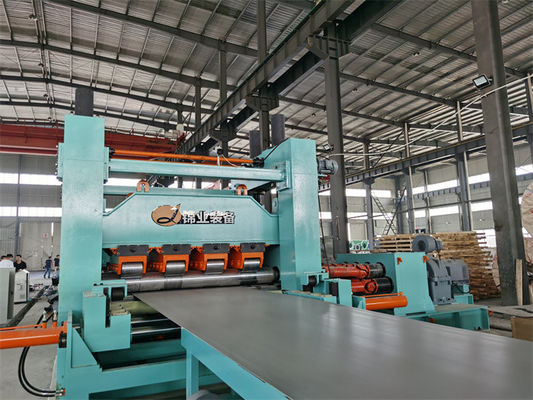

4重量レーベル
重量レベルエースの数は 13pcs, 11pcs, 9ocsになります ロールの直径は180mm-230mm-300mmになります
上部ロールと下部ロールの隙間と角度を調整できます.
停止レベルリングなし,同期切削中に鋼板を圧迫することなく継続的に作業するレベルラー,これはロールマークを残さずに鋼板表面を保護するために良い
切断が停止すると,平準化器は,エンコーダー測定下でクラッチされ,停止します.
5液圧切断
高周波切断と強いフレーム, 切削のための強力な水力発電所, シンクロ追跡鋼板の走行のための大きなサーボモーター.
水力揺れ切断は,エンコーダー測定下で切断を停止します.
6. 自動制御,すべてのプロセスは PLC 制御下で自動モードです.
