重いゲージの鋼鉄は自動スタッカーが付いている長さライン機械に切れた

重いゲージの鋼鉄は自動スタッカーが付いている長さライン機械に切れた

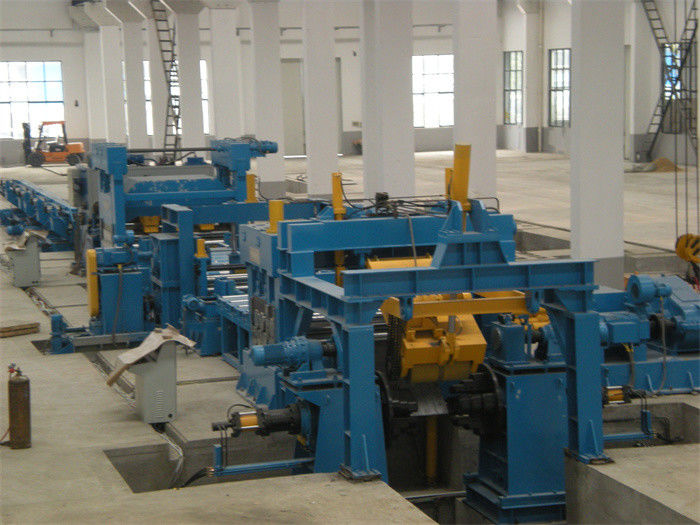

長さラインへの重いゲージの鋼板の切口はサドル、コイルのローディング車、uncoiler、門脈フレームのコイルの頭部のオープナ、前に平等主義を準備するコイルを転がすテーブル（側面ガイド、端トリマー）を、転がすテーブル、側面ガイド、平等主義1を含んでいるまたは2つのエンコーダー、せん断は、テーブル、ピンチ送り装置、自動スタッカーを転がすために運ぶ。

機械がそう正確にそう滑らかにステンレス鋼のシート・カットとして、長さラインへの炭素鋼のコイルのシート・カット高い構成自動ラインであるが、頑丈な連続プロセスの自動制御。

• 正常な炭素鋼の降伏強さ≤270Mpa抗張strength≤465Mpa、
• 鋼板の範囲が平等主義の容量を越えて、1-10mmのような、2-12mmの2人の平等主義あるとき、より小さい1つおよびより大きい1は適している、その間次に二度水平になり、最初に荒い水平になり、そして良い水平になって、平らなシートを与えることよい。
• 積み重ねはシートをピンチ ロールから受け取り、次に空気の補助機関車端正に各シートを押すために簡単な棚を採用する。
• 約30m/minの1分あたり2mシートx 8pcsの速度の符号化の長さの手段シート長さ。
• 自動スタッカー:ローラーの腕を受け取る引出しのタイプは空気シリンダーによって鋼板、油圧up-downの移動上昇テーブル、空気の側面を受け取り、十字の補助機関車、シートの幅はモーター、出力ロール テーブルによって調節されるねじ棒後方に送信するシートを、迷わせるシートの端を停止するために版をである。


構成および変数:

特性:

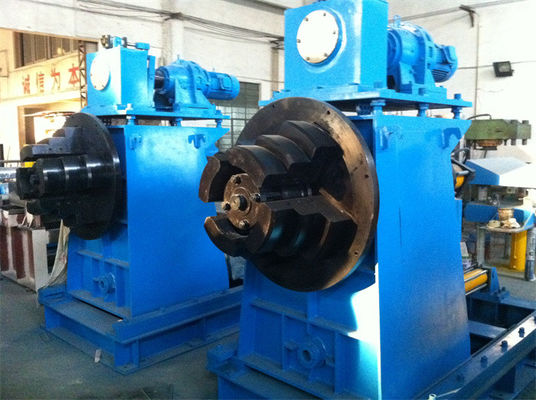

1.Uncoiler/Decoiler

長さラインへの重い切口は重いゲージの重い鋼鉄コイルを扱う。 uncoilerに二重心棒および強い滑走の基盤がある。

各心棒に水圧シリンダによって2つの心棒の3つのステップ、開始および完了がある。

伸びる安定性を保障するためにuncoilerの基盤の上に取付けられている背部張力メカニズム。

2.門脈フレームのコイルのヘッド オープナ

門脈フレームは、フレームの上にローラーをまっすぐにしていて揺れ止めの出版物のローラーが非常に強い。
鋼鉄コイルの上の油圧揺れ止めロール出版物、および押し下げる角度は調節可能である

ローラーをまっすぐにすることはストリップの頭部を追跡し、それをまっすぐにするために後方に先に滑ることができる。

prelevelerに取付けられている版をシャベルで掘ってヘッド間がローラーの出版物のコイルの頭部をまっすぐにするコイルを支えなさい。

3. 最初2+5前に平等主義

ローラーは巨大であり、鋼鉄コイル、ローラーの表面の強い、reliefing内部圧力は塗られて堅くなり、クロム染料で染める

救助にリラックスした州への伸びる曲がる圧力。

4. 頑丈な平等主義

頑丈な平等主義の数は13pcs、11pcsであるまたは9pcsのローラーの直径は180mm -230mm -300mmである、
上部のローラーおよびより低いローラーのギャップそして角度は調節することができる。

水平になる停止無し絶えず鋼板を押さないで働いている平等主義同調の切断が、これローラーの印を残さないで鋼板表面を保護するためによい間、

せん断が切れる停止のとき平等主義はエンコーダーの測定の下でつかまれ、停止する。

5.油圧せん断:30KW油圧ポンプモーター

6. 自動制御は自動モードのPLC制御の下に、全プロセスある。
