商品の詳細:
|
| 名前: | ステンレス鋼の回転式せん断の飛行は長さラインに切れた | シート材: | SUS201、SUS304、等 |
|---|---|---|---|
| 板厚: | 0.3～3mm | シート幅: | 600～1600mm |
| コイルID: | 508mm | コイル外径: | 2000mm |
| コイルの重量: | 25t | 速度の切断: | 80pcs/min X 1m |
| 様式の切断: | 回転式せん断、サーボ ドライブ | 平等主義: | 6hi |
| 総力: | 300KW | 土地面積: | 30m x 8m |
| ハイライト: | 長さ機械への高速金属の切口,回転式せん断の飛行は長さラインに切れた,長さの行への0.3mm飛行切口 |
||

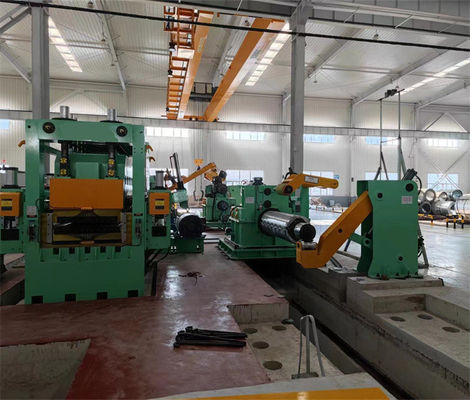

高速ステンレス鋼の回転式せん断の飛行は長さライン（0.3-3の） x 1600に切れた
長さラインへのステンレス鋼のコイルのシート・カットは鋼板の製造プラントは高い生産性が競争容量を改善することを必要とするとき市場で普及するように、切口が長さラインに要求される回転式せん断のはえ、1つの側面高精度、反対側高速、ステンレス鋼 シート要求する特に非常により正常な鋼板をなっている。
長さラインへのステンレス鋼 シートの飛行のせん断の切口は続く特性が付いている長さ機械へ高度の切口、である:
3mmのコイルおよび0.3mmのコイルの比較:
| コイルの指定 | シート長さ | 切れ目速度 | コイルごとの時間の切断 | |
| 0.3mmのコイル シート | 508mm IDの1250mmの幅、15T | ~5000m | 50m/min | 100mins |
| 3mmのコイル シート | 508mm IDの1250mmの幅、15T | ~500m | 50m/min | 10mins |
変数:
| 入れられた原料および完成品 | |
| 原料 | SUS200、300の400のステンレス鋼 シートのコイル |
| 機械特性 | 引張強さσb≤800Mpa、σ0.2≤500Mpa |
| 厚さ | 0.2-2.0mm、0.3-3.0mm |
| 幅 | 500mm-1600mm （最高） |
| O.D. | ≤Φ1500,2000mm |
| I.D. | Φ508mm （ガスケットとのΦ610mmに拡大しなさい） |
| 最高重量 | 15tons、20トン、25T |
| シート長さ | 200 - 3000mm、500-6000mm |
| 長さの許容 | L 0 = 1M±0.3 mm （均一速度） |
| L 0 = 1 M±0.4 mm （加速/減速） | |
| 斜めの長さの許容 | L 1 = 1M±0.5mm |
| 積み重ね高さ | 最高650mm （高い木サポートおよそ150mm） |
| 最高の積み重ねの重量 | 5トン |
| 飛行CTL変数 | ||
| 1 | 線形速度 | 0-80 m/min |
| 2 | 速度に通すこと | 0-15 m/min |
| 3 | 電源 | 380V / 50Hz/3PH |
| 4 | 設置済み力 | 380KWについて |
| 5 | 十字の切断方法 | 2本のナイフは反対の切断を飛ばす |
| メカニズム トラック切断の切断 | ||
| 6 | 制御方法 | AC、CNCおよびPLC制御 |
| 7 | ドライブ モーター | a. Decoilingモーター:モーターを水平にするAC 30KW b.:AC 132KW |
|
c. 飛行はサーボ モーターをせん断する: AC 160KW |
||
構成:
| 項目 | Qty | |
| 1 | 負荷の場所 | 1 |
| 2 | 負荷車 | 1 |
| 3 | Decoilerの単一の心棒の片持梁 | 1 |
| 4 | 精密水準測量機械（19のローラー6High） | 1 |
| 5 | サーボ供給装置（薄板になる装置を含みなさい） | 1 |
| 6 | 回転式高速はえのカッター | 1 |

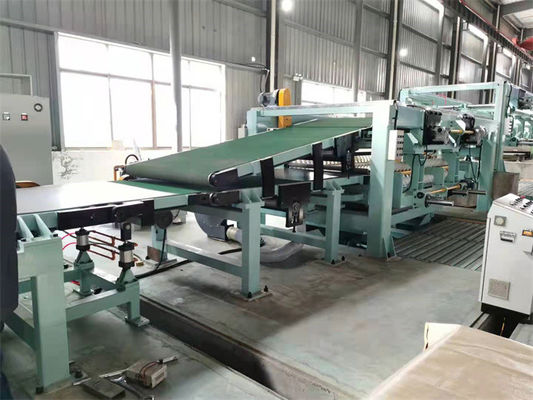

| 7 | 4つの段階のベルト・コンベヤー | 1 |
| 8 | 機械を集める第1自動シート | 1 |
| 9 | 第2自動集まる機械 | 1 |
| 10 | 油圧装置 | 1 |
| 11 | 空気システム | 1 |
| 12 | 注油システム | 1 |
| 13 | 電気システム | 1 |
