長さ機械回転式せん断のはえへのアルミニウム金属の切口は長さライン機械3 x 1800に切れた

アルミニウム シートの回転式せん断のはえは長さライン（3 x 1800）に切れた

アルミニウム シートは多く密度、明るく滑らかな表面、より柔らかいボディで軽い、アルミニウム コイルhot rollingおよび次に冷間圧延プロセスからなされる非常に広く、非常に大きい次元である場合もある。長さラインへのアルミニウム コイルのシート・カットは長さの解決へ回転式せん断である有効なはえの切口はえの切断べきである。

特性:

1. 非ロール印なしでアルミニウム シートを平らにするために絶えず停止しなさい
2. シート長さ、長さのはえの切断のマッチを知るために符号化と与えるサーボ ピンチ
3. 二重回転式せん断の行為切断位置を正確に保障するため。
4. システムを積み重ねることはシートを傷つけないでシートを少しずつ受け取る。
5. 高精度の柔らかいアルミニウム シートを水平にするために適した機械を水平にする6こんにちは
6. 自動片持梁uncoilerは有効であり、精密、心棒の区分は歯自由を束縛する互いに重複する端のである。

アルミニウム コイル シートの指定

アルミニウム シートの特性:

構成

• サドル、店1-2のアルミニウム コイルを貯える1.Coil
• 2.Coilローディング車。サドルからのコイルを取り、uncoilerにコイルに荷を積みなさい
• 3.Single心棒のuncoiler:油圧標準的なФ508mmのための油圧拡張の心棒は、ペーパー皮むき器との調節を中心にする。
• 4.Coil頭部の揺れ止めのローラー、版をシャベルで掘る皮むき器:uncoilerからのcoillの頭部を開け、ピンチ送り装置に送るため
• 5.2+17ローラーの平等主義: 6Hi、2layers仕事ローラーは、2layers中間のローラーおよび2layersバックアップ ローラー、背部張力平等主義とuncoiler間で有利である。
• 6.Pit蓄積装置または伝達ロール テーブル:ピットは平等主義に連続的な働き、伝達ロール テーブルを保障するためにピットのシートをである同期はえのせん断でまた実行可能集める。
• 7. 組のサーボ長さの薄板になっていて測定（およびフィルムが）二重ローラー、:PUによって（組のサーボ モーターおよびコントローラーによって操作されるピンチ ローラーまたは2+5+2のローラーの構造）、測定するサーボ長さはフィルムの薄板になることのためのピンチ ローラーに塗った
• 8.Rotaryせん断:シートの長さおよび速度による頻度そして位置の切断。
• 9.Beltコンベヤー:スタッカーに終了するシートを運びなさい
• 10.Stacker:シートを少しずつ受け取り、負荷5Tを積み重ねる持ち上がるテーブルで積む。
• 11.Sheets車、出力ロール テーブル:シートを渡し、そして詰まる。2台の車は、1働くおよび待っている他ある場合もある。
• 12.Hydraulicシステム:11KW歯車ポンプは12Mpa圧力を提供する。
• 13.Electric制御システム:完全で、安全な機能の1つの電気キャビネットそして2つの操作盤（伸び、水平になることのためのサーボ測定のための1コンソール、PLC、HMIおよび積み重ね、1）

変数:

コイルのアルミニウム シートは通常ボディでより柔らかく、表面で滑らかに、純粋なアルミニウムまたはアルミ合金はある場合もある。頻繁にほとんど1xxx、3xxx、5xxxの7xxxシリーズ アルミニウム シート。降伏強さ≥65Mpaの引張強さ170-305Mpaのコイル シートは（Oの国家）、半堅い（H24）、完全な堅い完全な柔らかい場合もある（H18）。

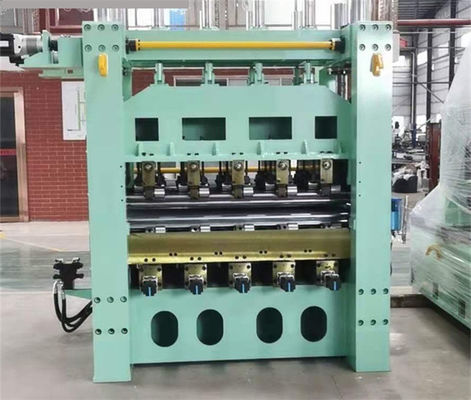

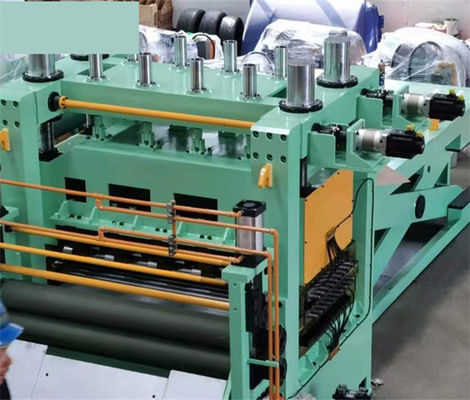

写真:
