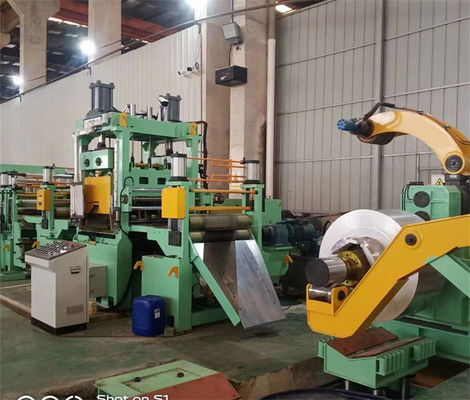

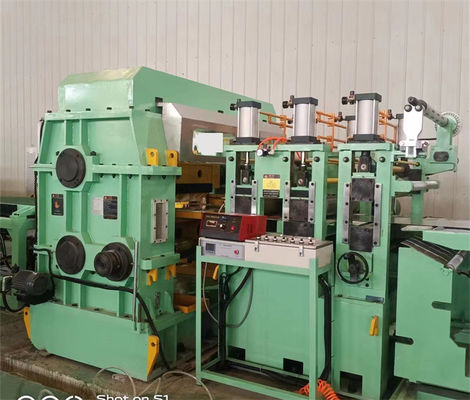

高精度の長さの行0.3-3 x 1250への自動回転式せん断の切口
高精度の長さの行0.3-3 x 1250への自動回転式せん断の切口
Basic Properties
country of origin
ウーシー、中国
Brand Name
Jinye
PRODUCT MODEL
はえ(0.3-3の) x 1250
Trading Properties
MOQ
1SET
Packing
40HC X 3
period for dispatch
120-150days
payment method
T/T
Product Details
ハイライト:
長さの行への0.3mm回転式せん断の切口
,長さラインへの自動切口
,長さ機械1250mmへの鋼鉄切口
Name:
長さラインへの自動回転式せん断の切口
Sheet Material:
CR、GI、GL、PPGI
Sheet Thickness:
0.3~3mm
Sheet Width:
300~1250mm
Coil ID:
508mm、610mm
Coil OD:
1800mm
Coil Weight:
20T
Cutting Speed:
1分あたり40pcs 2m
Cutting Length:
200-3000mm
Cutting Style:
回転式はえのせん断
Leveler:
4Hi、6hi
Total Power:
220kw
Land Area:
28m x 8m
Feeding Direction:
お客様が決める
Product Brief
高精度の長さライン(0.3-3の) x 1250への自動回転式せん断の切口 長さラインへの回転式せん断の切口は長さ機械へ高度の飛行のせん断の切口、薄いシートの短い薄板金の切断のために適した高速高精度、特別にである: 薄いシートのコイルの長さは回線速度遅ければたくさんのメートルまで長い、断裁の時間長い、生産である小さい、そう高圧線速度要求される。 はえの切断は、それぞれ0.5sの内で切れる切れている間最高の切断頻度鋼鉄ストリップが速度150times/min.まである場合もあるいつも通り前に進むことを意味する。生産性は線形80m/minである場合もある 短い断裁は高い切断頻度を意味するが、動かラ...
Product Description
高精度の長さライン(0.3-3の) x 1250への自動回転式せん断の切口
長さラインへの回転式せん断の切口は長さ機械へ高度の飛行のせん断の切口、薄いシートの短い薄板金の切断のために適した高速高精度、特別にである:
- 薄いシートのコイルの長さは回線速度遅ければたくさんのメートルまで長い、断裁の時間長い、生産である小さい、そう高圧線速度要求される。
- はえの切断は、それぞれ0.5sの内で切れる切れている間最高の切断頻度鋼鉄ストリップが速度150times/min.まである場合もあるいつも通り前に進むことを意味する。生産性は線形80m/minである場合もある
- 短い断裁は高い切断頻度を意味するが、動かライン動くことは非停止、これである理想的な整理である。
- だけでなく、高い生産性のはえの切断、しかしまた高精度の平等主義、フィルムのラミネータは、二重スタッカー高い生産の整理である。
- 0.3 -3.0mm X 1250mmW Xのためのはえの切れ目200 -1000mmL。
3mmのコイルおよび0.3mmのコイルの比較:
| コイルの指定 | シート長さ | 切れ目速度 | コイルごとの時間の切断 | |
| 0.3mmのコイル シート | 508mm IDの1250mmの幅、15T | ~5000m | 50m/min | 100mins |
| 3mmのコイル シート | 508mm IDの1250mmの幅、15T | ~500m | 50m/min | 10mins |
変数:
| 入れられた原料および完成品 | |
| 原料 | 熱く/冷たい電流を通されて、冷間圧延されて、色コイルに塗った |
| 機械特性 | 引張強さσb≤460Mpa、σ0.2≤280Mpa |
| 厚さ | 0.2-2.0mm、0.3-3.0mm |
| 幅 | 300mm-1250mm (最高) |
| O.D. | ≤Φ1500,1800mm |
| I.D. | Φ508mm (ガスケットとのΦ610mmに拡大しなさい) |
| 最高重量 | 15tons、20トン |
| シート長さ | 200 - 3000mm |
| 長さの許容 | L 0 = 1M±0.3 mm (均一速度) |
| L 0 = 1 M±0.4 mm (加速/減速) | |
| 斜めの長さの許容 | L 1 = 1M±0.5mm |
| 積み重ね高さ | 最高650mm (高い木サポートおよそ150mm) |
| 最高の積み重ねの重量 | 5トン |
| 飛行CTL変数 | ||
| 1 | 線形速度 | 0-80 m/min |
| 2 | 速度に通すこと | 0-15 m/min |
| 3 | 電源 | 380V / 50Hz/3PH |
| 4 | 設置済み力 | 220KWについて |
| 5 | 十字の切断方法 | 2本のナイフは反対の切断を飛ばす |
| メカニズム トラック切断の切断 | ||
| 6 | 制御方法 | AC、CNCおよびPLC制御 |
| 7 | ドライブ モーター | a. Decoilingモーター:モーターを水平にするAC 30KW b.:AC 75KW |
|
c. 飛行はサーボ モーターをせん断する: AC 90KW |
||
構成:
| 項目 | Qty | |
| 1 | 負荷の場所 | 1 |
| 2 | 負荷車 | 1 |
| 3 | Decoiler | 1 |
| 4 | 精密水準測量機械(19のローラー) | 1 |
| 5 | サーボ供給装置(薄板になる装置を含みなさい) | 1 |
| 6 | 回転式高速はえのカッター | 1 |
| 7 | 3つの段階のベルト・コンベヤー | 1 |
| 8 | 機械を集める第1自動シート | 1 |
| 9 | 第2自動集まる機械 | 1 |
| 10 | 油圧装置 | 1 |
| 11 | 空気システム | 1 |
| 12 | 注油システム | 1 |
| 13 | 電気システム | 1 |
