商品の詳細:
|
| 名前: | AHSSの高力コイルの鋼鉄は長さラインに切れた | シート材: | CR、GI、GLの鋼鉄コイル |
|---|---|---|---|
| 板厚: | 0.3～3.0mm | シート幅: | 300-1500mm |
| コイルID: | 508mm、610mm | コイル外径: | 1800mm |
| コイルの重量: | 20T | 速度の切断: | 1分あたり40pcs 2m |
| 切断長: | 200-4000mm | 様式の切断: | 回転式せん断 |
| 平等主義: | 6high | 総力: | 330KW |
| 土地面積: | 28m x 8m | 送り方向: | お客様が決める |
| ハイライト: | AHSSの長さラインへの回転式せん断の切口,長さの行への0.3mm回転式せん断の切口,長さの行への1500mm鋼鉄コイルの切口 |
||
AHSSの高力コイルの鋼鉄精密長さライン（0.3-3の） x 1500への回転式せん断の切口
AHSSは主に、旅行の鋼鉄鋼鉄、DP Mの鋼鉄、CPの鋼鉄、HFの鋼鉄、TWIPの鋼鉄、QPの鋼鉄、引張強さ500を- 1500Mpa含んでいる。自動車産業では、主としてより少ない固まりで強さを改善できる。コイルのAHSSの高力鋼板は長さラインに良質の高性能の切口を要求する良質の鋼鉄である。長さラインへの回転式飛行せん断の切口はよい選択である。
長さラインへの回転式せん断の切口は長さ機械へ高度の飛行のせん断の切口、高速高精度である:
3mmのコイルおよび0.3mmのコイルの比較:
| コイルの指定 | シート長さ | 切れ目速度 | コイルごとの時間の切断 | |
| 0.3mmのコイル シート | 508mm IDの1250mmの幅、15T | ~5000m | 50m/min | 100mins |
| 3mmのコイル シート | 508mm IDの1250mmの幅、15T | ~500m | 50m/min | 10mins |
変数:
| 入れられた原料および完成品 | |
| 原料 | 熱く/冷たい電流を通されて、冷間圧延されて、色コイルに塗った |
| 機械特性 | 引張強さσb≤460Mpa、σ0.2≤280Mpa |
| 厚さ | 0.2-2.0mm、0.3-3.0mm |
| 幅 | 300mm-1500mm （最高） |
| O.D. | ≤Φ1500,1800mm |
| I.D. | Φ508mm （ガスケットとのΦ610mmに拡大しなさい） |
| 最高重量 | 15tons、20トン |
| シート長さ | 200 - 4000mm |
| 長さの許容 | L 0 = 1M±0.3 mm （均一速度） |
| L 0 = 1 M±0.4 mm （加速/減速） | |
| 斜めの長さの許容 | L 1 = 1M±0.5mm |
| 積み重ね高さ | 最高650mm （高い木サポートおよそ150mm） |
| 最高の積み重ねの重量 | 5トン |
| 飛行CTL変数 | ||
| 1 | 線形速度 | 0-80 m/min |
| 2 | 速度に通すこと | 0-15 m/min |
| 3 | 電源 | 380V / 50Hz/3PH |
| 4 | 設置済み力 | 330KWについて |
| 5 | 十字の切断方法 | 2本の回転式ナイフは反対の切断を飛ばす |
| 固定シート長さの回り、切断 | ||
| 6 | 制御方法 | AC、CNCおよびPLC制御 |
| 7 | ドライブ モーター | a. Decoilingモーター:モーターを水平にするAC 37KW b.:AC 132KW |
|
c. 飛行はサーボ モーターをせん断する: AC 132KW |
||
構成:
| 項目 | Qty | |
| 1 | 負荷の場所 | 1 |
| 2 | 負荷車 | 1 |

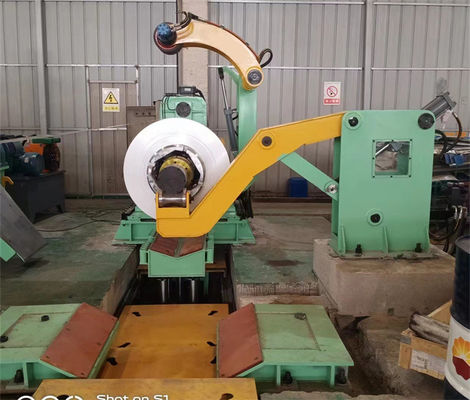

| 3 | Decoiler | 1 |

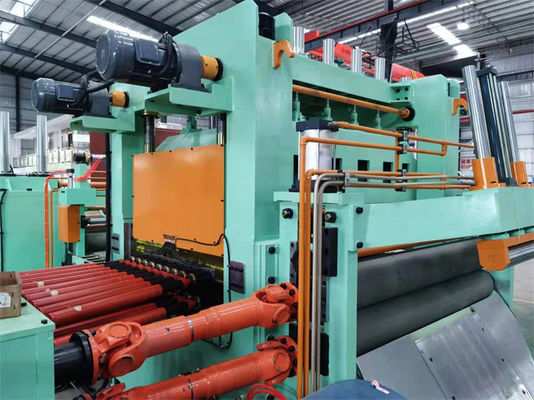

| 4 | 精密水準測量機械（19のローラー） | 1 |
| 5 | サーボ供給装置（薄板になる装置を含みなさい） | 1 |
| 6 | 回転式高速はえのカッター | 1 |
| 7 | 3つの段階のベルト・コンベヤー | 1 |
| 8 | 機械を集める第1自動シート | 1 |
| 9 | 第2自動集まる機械 | 1 |

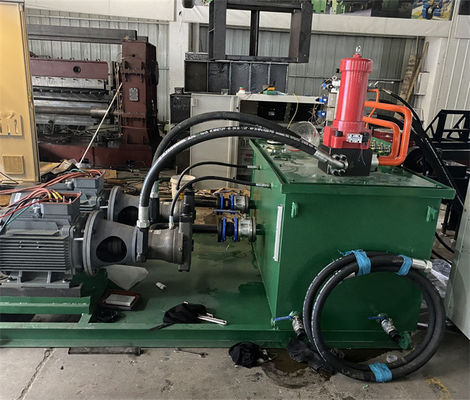

| 10 | 油圧装置 | 1 |
| 11 | 空気システム | 1 |
| 12 | 注油システム | 1 |
| 13 | 電気システム | 1 |
