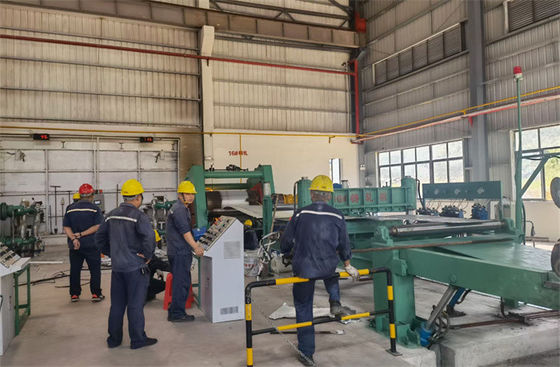

1xxx 3xxx 8xxxのアルミニウム シートの連続的な圧延製造所720×1450mm

アルミニウム シートのContiuousの鋳造の圧延製造所Φ720×1450mm

• 溶解したアルミニウム把握炉の出口から、自動制御のアルミニウム液体レベルは、ガスを抜く箱、フィルター、前部箱の口でそれ以上の液体を精製するために反対の回転の転がりローラーを投げ、循環の冷却の中で、アルミニウム液体はある特定の変形の内で溶解したアルミニウムまたはアルミ合金の液体からの6-8mmの厚さのアルミニウム シートになるために結晶する。それからアルミニウム コイルであるためにシートの頭部およびリワインドを切りなさい。
• 投げられた転がり製造所の軸ラインは垂直線に傾斜する15°であるこれは酸化膜金属の金属の分離そして表面張力を征服するためによい。
• 製錬炉と鋳造物の製造所間の安定した液体レベルは非常に重要である。炉の港の流れのコントローラーは一定した流れを調節し、保つことができる。次にアルミ合金の液体はろ過の後の投げられた製造所の前部箱への液体および液体の流れを精製するために同じ化学成分、ガスを抜く装置で連続的、きれいでなければならない。チタニウム ワイヤー送り装置は結晶させた穀物を精製するために前もって調整された一定した速度でシステムを洗濯するように2 PCのAlTiB最高のワイヤーを送る。

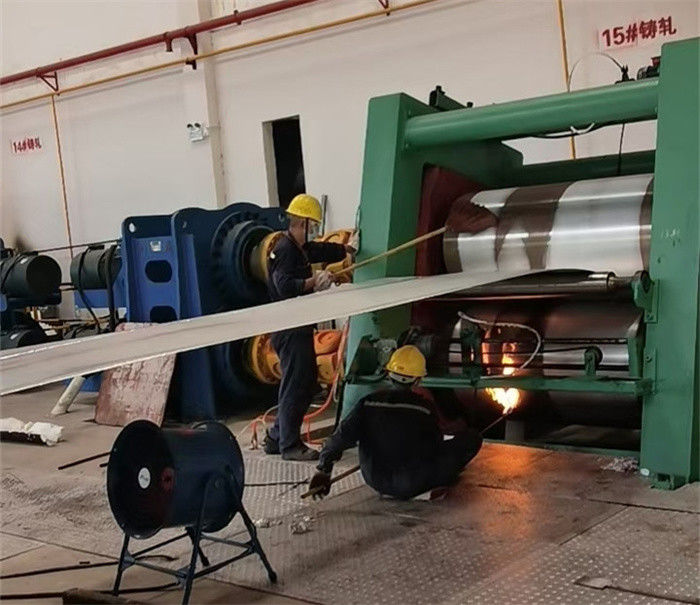

• 投げられた製造所の15°傾向がある程度および前部箱の精密な液体のレベル コントロール前部箱の供給にアルミニウム液体を非常に精密な圧力の下で投げる口に保障するため。投げる口から斜めに中冷却の鋳造ローラーへのアルミニウム液体の盛り土、ローラーの表面の方向の液体の広がり。今月で、わずかのロール ギャップの液体の滞在はローラーの中心ラインの前にすぐに冷却し、短い時間の内に凝固するために、投げる結晶化終了し、それからhot rollingシートを作る。液体の熱エネルギーはローラーによって急速に取り除かれる。
• 熱は袖の熱伝導性が非常によい鋳造ローラーを通して移る。転がり負荷のほかに、ローラーの袖は熱い温度および低く冷たい温度の周期の熱負荷の影響に耐える。ローラーの袖の構造、材料および冷水の温度は投げられた圧延の重大な要因である。
• 各々の投げる口は横で正確に調節することができ、縦の方向は、良質の鋳造物の圧延を保障する。
• 各ローラーは全ディジットの制御システムによって制御されるDCモーターおよびプラネタリ・ギアの減力剤によって運転される。
• フレーム溶射 システムはからローラーへのアルミニウム液体を接着分け、油を差すためにカーボン隔離をする。
• 、ガイド・ローラを通して、ローラーをピンチ フィード ローラー残す、鋳造物シートの後で油圧せん断、ディフレクターのローラー、recoilerはDCモーターによって運転される羽毛からのアルミニウム シートを終わらせる。
• recoilerは巻く張力を提供する。1つのコイル巻線が終了するとき、トラックせん断はrecoilerが新しいコイル巻線を始めた後ピンチ フィード ローラーが付いている来るシートを保持するシートの張力を、開いたピンチ ローラー切った。
• 車の荷を下すコイルおよび油圧補助機関車はrecoilerからのコイルの荷を下す。

変数

構成:

1. 投げられた転がり製造所は傾斜したり、縦および油圧変更のローラーに揺れることができる。
2. ドライブ:ACモーターは独自に速度の補償機能の上部のローラーそしてより低いローラーを、運転する
3. 前もって調整するローラーのギャップ:荒い調節はクッションの厚さを調節して、ローラーのギャップを押すことできるように前もって調整する二重くさびを通した手動ラチェット レンチは良い調節水圧シリンダの圧力を調節している。
4. ローラーの表面の潤滑:あちらこちらに移動可能なフレーム溶射。
5. 反動:一定した張力または勾配の張力の制御モード。
6. 前に制御に重点を置くこと:圧力の閉じたループ制御。
7. ピンチ ローラー:鋳造機械速度と同期保つべきより低いローラーの線形速度の正確な制御。
8. 電気制御システムに速度、ロックされた回転子、等上の積み過ぎの点検機能が、ある。
9. 油圧装置:2つの油圧ポンプ、1つの仕事1のスペアーは、予備ポンプ時仕事ポンプ破壊するためにすぐに働く。
10. 投げる口のプラットホーム:接触の高温アルミニウム液体が鋳鉄に抵抗する熱であるところ部品。手動でうまく調節する。設計、作成および取付けは安全を保障するべきで、装置の信頼性は、損害を伝達、信号、ケーブル時前部箱および投げる口の漏出アルミニウム液体を運転するために与えない。
11. 流れる口箱の液体レベルの高さは近さスイッチによって点検され、自動的に制御された、前部箱の液体レベルは自動的に制御される。制御精度±1mm。
12. タッチ画面の設定は置き、変数を示し、機械働く状態を監視する主要な操作盤にある。
13. 油圧油送管はモジュラー弁および統合されたブロックによって統合される。
