商品の詳細:
|
| 名前: | 高精度の薄板金の端のトリミングおよび反動ライン | 金属板: | SPHC、SPCCのSU、PPGI |
|---|---|---|---|
| 金属の厚さ: | 0.1 -1mm、0.2-2mm、0.3-3mm | コイルの幅: | 1000mm、1250mm、1600mm |
| コイルの重量: | 10T、15T、20T | 端トリマー: | シャフトか2つのトリマーを通して |
| スクラップの巻取り機: | 張力巻上げか緩く低下 | 自動反動: | ベルトのラッパー |
| 総力: | 250KW、300KW | 速度の調整: | 250m/分 |
| ハイライト: | 反動ラインを切り開く精密シート,行を切り開く1250mm精密,ラインを切り開く300KW精密 |
||

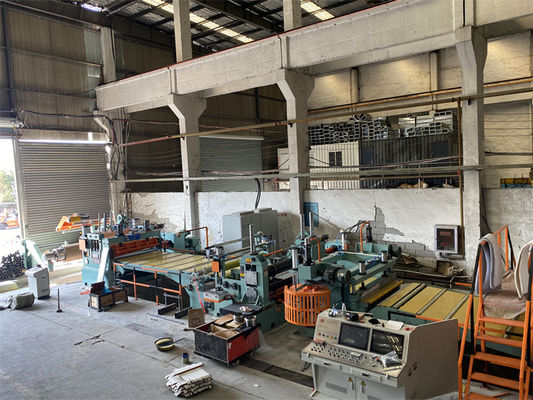

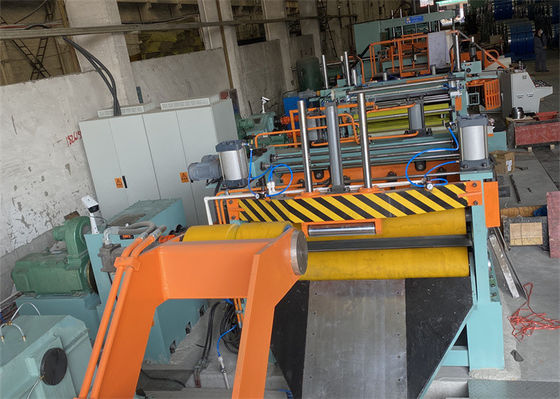

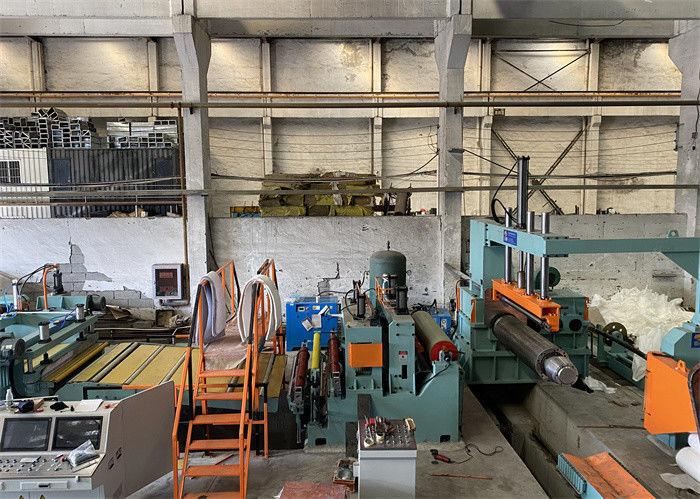

高精度の薄板金の端のトリミングおよび反動ライン
（また反動として呼んだ）巻き戻し、調整はコイルの冷間圧延の後で遂行されるべき重要な操作である。 冷間圧延によって冷間圧延された鋼鉄コイルを得るHRの鋼鉄コイルから前に次に電流を通すことに行けばコーティングは、不規則なストリップの端を離れて整い、CRの鋼鉄コイル反動する必要がある。
変数:
| 原料: 冷間圧延された低炭素鋼鉄コイル 引張強さmin. 290Mpa最高800Mpa 強さmin. 220Mpaに最高570Mpaを降伏 コイル次元: 内部の直径:508 /610mm、 外の直径:1000-2000mm コイルの重量:最高25T |
ストリップの厚さ:0.2-2.5mm ストリップの幅:650-1300mm 反動の心棒の直径:610mm、 反動したコイルのコイルの外の直径:750-2000mm、 コイルの重量:最高25T 速度に通すこと:0-15mpm 反動の速度:0-200mpm |
|||||
調整の反動ラインの構成は場合もあり同じ生産ラインで整う切り開および端または特に1番の伸びる調整をおよび巻き戻すライン意味するラインを切り開くと同じである。
| コイルの負荷車: 15 - 25T負荷、油圧にup-downおよび歩くこと、床のタイプまたはピットのタイプ | ||
| CPC片持梁Uncoilerの基盤、活動的な伸びることの油圧心棒の拡張の油圧滑走 | ||
| コイルのヘッド オープナおよびシャベルで掘る版:開いたコイルの頭部およびそれにピンチ ロールに与えるため | ||
| CPCフレームおよび制御システム:ストリップの中央の位置を検出し、動くためにuncoilerを自動制御CPCのカメラ。 | ||
| ディフレクターのピンチ ローラー、前部せん断:ストリップの方向を変え、先につまむ大きい偏向ロールは中間の断ち切られたコイルの頭部をまたはせん断する。 | ||
| 側面ガイド:トリミングの前のラインの中心のガイドの鋼鉄ストリップ | ||
| 端トリマー:出版物ロールが付いているスリッターか2つのトリマーの頭部と同じように、シャフトを通して整っている間。 | ||
| 反なびきロールスロイス:反ストリップ ボディなびきへの2つのロールに1つ。 | ||
| 刻み目を取り除くロールスロイス:ぎざぎざを押し、取除く大きいロール。 | ||
| 端のスクラップの巻取り機:ストリップの表面を点検するために端のスクラップ、点検テーブルを終わらせなさい。 | ||
| エプロン版が付いている張力ディフレクターのローラー:張力を提供し、反動する前に鋼鉄ストリップを逸らしなさい | ||
| EPCフレームおよび制御システム:管理された端正に反動のためのストリップの端を導くため、自動的に。 | ||
| Recoiler:反動の鋼鉄ストリップ端正の、モーターそして変速機ドライブ、油圧補助機関車 | ||
| ベルトのラッパー:recoilerの心棒で終わるべき把握およびガイドのストリップの頭部自動的に | ||
| コイルの伸びる車:コイルのローディング車と同じ構造。 |
