商品の詳細:
|
| 名前: | 伸びる軽いゲージの精密反動ラインを切り開く | 入れられた材料: | ステンレス鋼のコイルSUS200、SUS300、SUS400 |
|---|---|---|---|
| コイルの厚さ: | 0.4-4.0mm | コイルの幅: | 300-1600mm |
| 切り開くことの数: | 4mm x 10strips | コイルの重量: | 最高25T |
| コイルID、OD: | 508mm、1800mm | スリッター ナイフ: | ID240 X OD360mm |
| 反動の心棒: | 508mm | 速度を切り開くこと: | 200mpm |
| 総力: | 430KW | 電源: | 380V、50HZ、3PH |
| ハイライト: | 光計 精密切断線,精密切断線を巻き開く,リコール精密切断ライン |
||

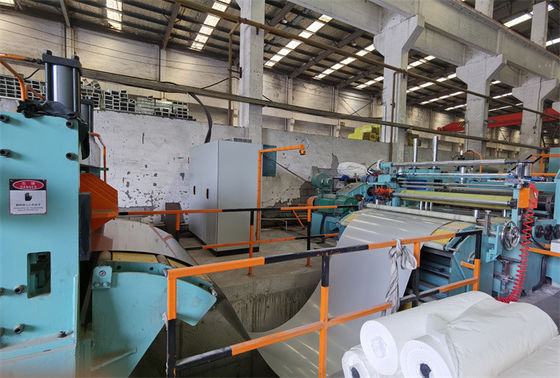

伸びる軽いゲージの精密反動の行4 x 1600を切り開く
ステンレス鋼の切り開くこと、私達は材料、ラインを切り開くSUの次の特性の表面の重大な性質こと最大の重要性に注意を払う:
各々の切り開くラインは顧客の要求によって、私達作るステンレス鋼切り開くラインをカスタマイズされる
変数:
| 記述および指定 | |
| 原料 |
AISI 409、AISI 430、AISI 201、AISI 304、AISI 310、AISI 316、AISI 321、AISI 904、AISI 2205および等 引張強さのσb ≤800N/mm2の降伏強さ≤450N/mm2 0.4-4.0 x 300-1600mm x 25Tのコイル |
| 完成品 |
4mmの厚さ、最高の10のストリップ;≤1.5mm、最高30strips 最低50mmの幅、Φ508mm、Φ1800mm、 Φ508mmの内部の直径、Φ1800mmの外の直径、最高25T重量 |
| スリッター |
切り開く活動的な切り開くか、または引きDCドライブ 速度を切り開くこと:速度に通す最高200m/min.:0-15m/min 総430KWの陸地部分35m x 10m |
| 精密を切り開くこと |
スリット幅tolerance≦0.10mm、 ストリップのためのスリットcamber≦0.5mm/mの広くより300mm、ストリップのための≦1.0mm/mのの <300mm> スリットは≦0.05mmをぎざぎざを付ける ≦±0.5mmをぐらつかせる反動 反動のturriform ≦±2.0mm |
| 構成 | V-shapeのコイルのサドル、与える出版物及びシャベルで掘二重ローラーのピンチ伸ばコイル頭部与えるコイル ローディング片持梁心棒5ローラーの平等主義終り切断----穴accumulator1----側面ガイド----切り開くディスク（二重スリッター） — —スクラップの巻き取穴蓄積装置2のPre-separator/テンショナー/ポストは出版物及び分離器/recoilerせん断したり/長さ測定のローラー コイル--コイル排出油圧制御電気制御 |
構成:
| 特性および記述 | |
| コイル・カー | 溶接の男の子、Vのサドル、4本の柱ガイド、油圧up-down、モーター ドライブ歩くこと |

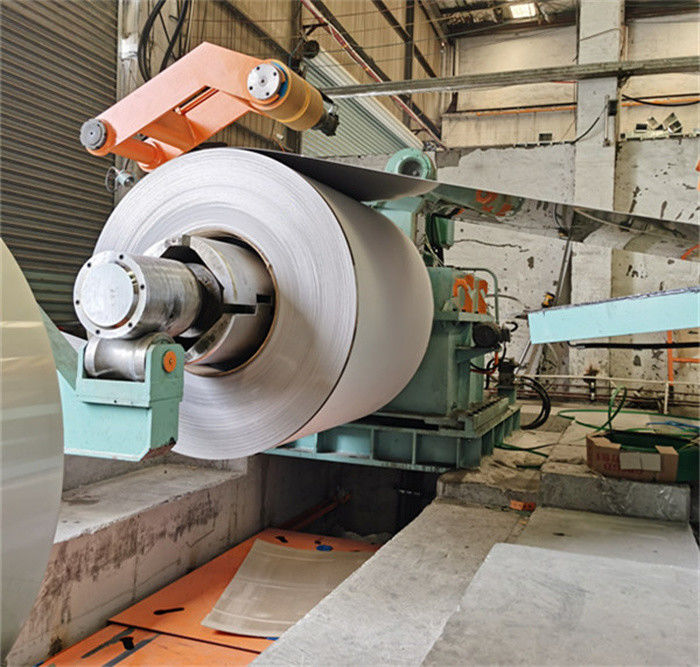

| Uncoiler | 単一の拡張の歯驚くほどの心棒、張力、油圧に中央に一直線に並ぶことのペーパー皮を伸ばすACモーター ギヤ伝達 |
| コイルのヘッド オープナ | ロールをまっすぐにし、版をシャベルで掘る揺れ止めロール |
| Preleveler | 二重ピンチ ロールおよびコイルの版をまっすぐにする2 3平等主義および油圧せん断 |
| ループ ピット | 鋼鉄ストリップを合わせるためにスリッターの後にprelevelerの後にそしてスリッター、他のピット置かれる1つのピットと張力の前に、 |
| 側面ガイド | ラインの中心の鋼鉄ストリップを切り開く前に保障するため |

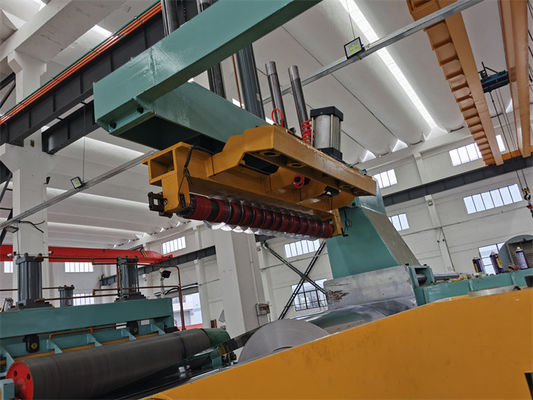

| スリッター | 二重アーバー、上部のアーバーのup-downの調節、モーターおよび変速機ドライブ普遍的な接合箇所の必要性ディスク ナイフ、スペーサ、PUのゴム、ベークライトのストリップの版の用具。 |
| スクラップの巻取り機 | 横のライン、またはテーブルを点検し、ローラーを押していてストリップが、周波数制御縦の、ACの耳の二重巻取り機 |
| テンショナー | 感じられた出版物の張力、符号化のディフレクターのローラー |
| 分離器 | 張力、recoilerの油圧出版物の分離器フレームの前の二度分離器 |
| Recoiler | 油圧拡張の反動の心棒、モーターおよび変速機ドライブ、油圧コイルの補助機関車、動揺のドア サポート |
