商品の詳細:
|
| 製品名: | ステンレス鋼6 高レベル切断 長さラインとエッジトリミング | 材料: | HR,CR ステンレス鋼のシートコイル |
|---|---|---|---|
| 長さを切りなさい: | 500~3000~6000mm | 周波数を切る: | 50-60時/分 |
| 切断速度: | 1m,45pcs; 2m,30pcs | 平等主義: | 6high |
| 端トリマー: | ディスク切断機 | 積み重ね: | 2重スタッカー |
| 切断ドライブ: | 高速サーボモーター | 機械の色: | カスタマイズ |
| ループ: | 縁の切断前と後に | ||
| ハイライト: | 縁の切断を長さ線に切る,6ハイレベルカット 縦線,ステンレス鋼の長さ切断ライン |
||
ステンレス鋼6 高レベル切断 長さラインとエッジトリミング
ステンレス鋼板は平らな表面,高可塑性,高強度,高機械強度,耐腐蝕性,そしてますます幅広い用途を持っています.ステンレス鋼板は主に200シリーズに分類されます切断プロセスに対するより高い要求事項,平らさ,滑らかさ,長さの精度,材料の均一性など.

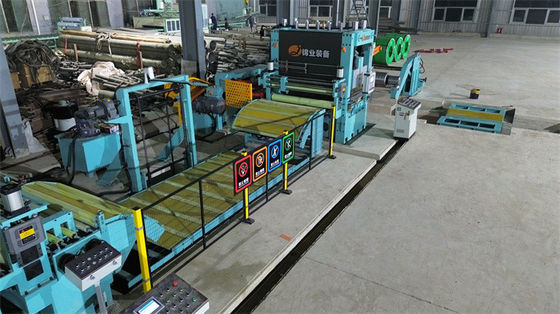

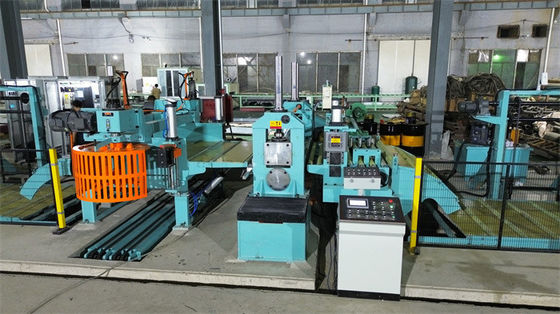

ステンレス鋼板の高速サーボ切断ラインは,ステンレス鋼板加工市場で非常に人気があります. 生産ライン全体が高い加工精度を持っています.全自動操作ライン全体の主要ユニットには,リュウンダー反張力給餌機能,6Hi平準化機械, (エッジカットマシン),固定長さの9ロールサーボマシン片方の長さは500mm以上で,最大長さは3000mm,4000mm,6000mmが利用できます.生産速度は45シート/分 × 1mボード30枚/分×2mボード
構成:
| 違う 違う | 構成 | Qty |
1 | コイル準備用シール | 1ペア |
2 | ローリングカー | 1セット |
3 | ローリング解除の支柱腕 | 1セット |
4 | 巻き出し機+巻き込み用スナブバーロール+紙巻き機 | 1セット |
5 | 6ハイレベル+作業ロールクリーナー | 1セット |
6 | カスケードロールループ | 1セット |
7 | 横のガイド | 1セット |
8 | NC サーボフィッダー | 1セット |
9 | 双面フィルム/電磁紙ラミナータ | 1セット |
10 | サーボシール | 1セット |
11 | 輸送ベルト + 廃棄物シート車 | 1セット |
12 | 2重ステーカー | 2セット |
13 | 出力ロールテーブル | 2セット |
14 | 水力系 | 1セット |
15 | パネウマ系 | 1セット |
16 | 電動制御システム | 1セット |
キャラクター:
1製造ラインの設計および製造において,板の表面の保護を考慮する.クロム塗装ロール,ゴム塗装ロール,空気圧集積物等.板の表面に良い保護を提供します..

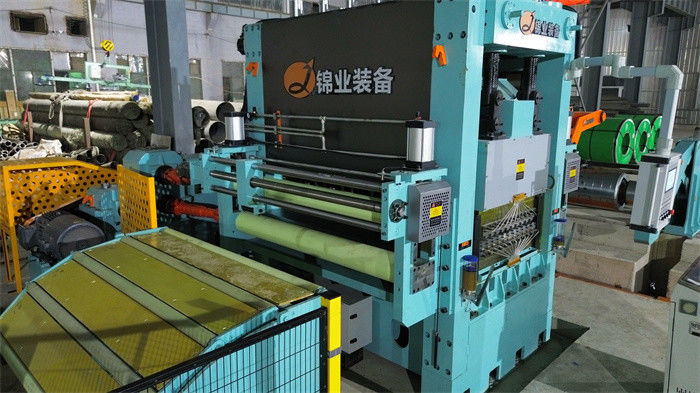

26. 高レベル化機械: レベル化ロールのベアリングシートは,レベル化ロールの曲率の調整とともに同期的に傾けることができます.サポートロールベースと上部と下部横梁の接触は球状の接触を採用サポートロールを調整する際には,サポートロールとミドルロールが直線で接触することを確保するために自由に並べることができます.これは作業ロールを保護するのに有利です.
3長さ: 材料の寸法に対する圧迫と平準化の影響を効果的に回避できる,副次位置付け装置 (完全閉ループ制御) で装備されています.切断寸法を正確にする中央に5ロールの仕上げ構造があり,滑りなく精密な給餌を保証します.
4サーボシーリングマシン:サーボモーターで駆動され,シーリング速度が速い.シザーの刃の間のギャップは,人間機械インターフェースを通じてサーボモーターによって迅速に調整することができます4つの側面の刃は,最大限の経済的利益を達成するために,交換可能な刃と互換的に使用することができます.上向きに針を向けるように下から上へと切るには,コンベアベルトの損傷を効果的に回避することができます.

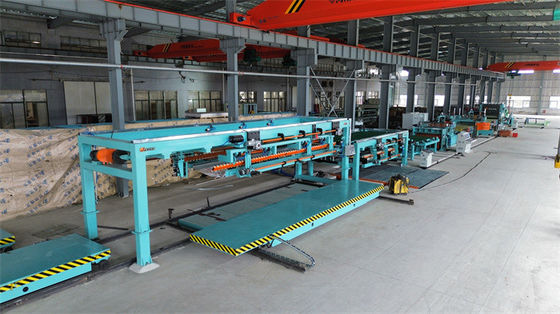

5積み重ねシステム:シートは,コンベアベルトで整列ラックに運ばれ,整列が整然とできます.積み重ねた鋼板のリフティングテーブルは,自動的に積み重ねた鋼板の高さの増加とともに下り■ 積み重ねられた鋼板の数がタッチスクリーンで設定された値に達すると,生産ラインは自動的に停止します.放出車を出力する (またはローラーコンベアーを出力する),同時に,次の作業サイクルを別のスタッキングラックに入力します.
6機械を停止することなく,複数の長さの仕様を同時に連続的に切ることができます (オンラインカット).
パラメーター:
| 違う 違う | ポイント | パラメーター |
1 | 材料 | ステンレススチール SUS 304 & 316 |
2 | | 0.4-3.0mm |
3 | コイルプレートの幅 | 300~1600mm |
4 | コイル外径 | ≤ Φ2000mm |
5 | コイル内径 | Φ508mm,Φ610mm |
6 | 最大コイル重量 | 25T |
7 | | |
| 完成品 | ||
1 | 切る長さ | スタッカー1, 300~3000mm/スタッカー2 2400~9000mm |
2 | 切断長容量 | L=2m≤±0.3mm(2.0mm) |
3 | 横切りの長さの許容量 | L=2m≤±0.5mm(2.0mm) |
4 | レベルング精度 | ≤±1.2mm/m2 |
5 | | クッション木も含まれます 700mm 最大5T |
6 | 切断するブール | 厚さ ≤1.0mm, ≤0.03mm |
7 | 積み重ねの精度 | 層間の偏差:幅 ≤1.0mm,長さ ≤1.5mm |
| 機械のパラメータ | ||
1 | | 0〜60m/min |
2 | 糸の速度 | 0~15m/min |
3 | 総力 | ~435Kw |
4 | 事業者の数 | 技術者1人,労働者2-3人 |
5 | 土地面積 | L40m×W15m |
