スキンパスローリング・テンション・レベリング・ミルライン 4Hi 0.2-1.5 X 1300

スキンパス ローリング ストレージ レベルリング ミルライン 4Hi スキンパス 0.2-1.5 x 1300

紹介

• スキンパス・ミル:冷たい気圧で巻き,焼却されたスレッド鋼は,高品質のプレート形を得て機械的性質を改善するために,ローリングによって平ら化されます.スキンパスのローリングミルは,2Hi,4Hi ローリングミールローリング圧が少ない場合,シート金属の厚さ減少は少しです.
• 複数のロールを直す機械: 工場では,後の加工要件を満たすために,様々な直し方法が使用されています.複数ロール直す機械は広く使用されています薄いプレートは,この直線機を通過した後,自分自身を伸ばさないが,大きな波を小さな波に変えて,プレートの表面をほぼ平らにする.厚さ0未満のプレート用.8mm,マルチロールストレインダーはそれほど効果的ではありません.

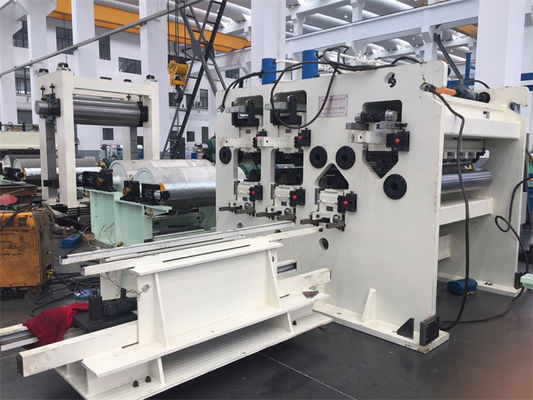

• ストレンスリベラー (伸縮曲線直線機) は,同時に薄いプレートの長向および横向変形を形成することができます.薄いプレートの平らさと材料の性能を完全に改善する柔らかい板を直す技術が大幅に向上させ,折りたたみによって発生する屈曲ストレスのために,緊張は大幅に減少します.同じストレッチ効果を達成するために,純粋ストレッチストレッチに必要なストレッチの1/3から1/5のみが必要です.さらに,直す効果は最高です.

作業プロセス:

Coil loading → uncoiling → coil head & tail cutting → seam welding → tension S-roller → anti wrinkle roller →4 Hi Skin Pass Mill → anti wrinkle roller → thickness gauge →Tension Leveler→ tension S-roller → oiling → shearing → Recoiling → Coil unloading

パラメーター:

• 材料: 純炭酸鋼
• 耐力 σ S ≤ 350 MPa,拉伸強 σ b ≤ 450 MPa
• 材料の仕様:0.2×1.6×1300mm
• 伸縮:0.4.2.0% (乾燥型) 1.05.0% (湿気型)
• 生冷回転焼却コイルシートの容量は,国家標準を満たす
• コイルシート材料の仕様:
• 最大コイル外径:2100 mm,内径:Φ508 ((Φ610) mm
• 最大コイル重量:27t
• 完成品:
• コイル内径:Φ508mm,最大コイル重量:15t
• 最大ロール力:6000 KN
• 皮膚通過緊張: 120 KN
• 皮膚通過速度:≤200m/min
• 解巻/再巻き速度:≤200m/min
• 解巻/再巻張力: 30/40 KN
• リコイラー・マンデル拡張範囲:Φ508?? Φ485mm ((Φ610?? Φ590mm)
• 工場の通路線の高さ:1000 mm
• 供給方向:顧客が決定する
• 設置総電源:DC 1240kW,AC 75kW
• 工場用土地面積:21×11×5m ((長さ,幅,高さ)
• 皮膚パスのミールだけが高く,他のユニットは2.5m以下の高さです

構成:
